Compre máquina de corte e laminação de malha Hdaf de qualidade da fábrica Pulan na China. Adota controle de programa PLC e operação com tela sensível ao toque, permitindo configurações de diâmetro do produto (Φ55 ~ 350 mm). É adequado para materiais de placa de aço / placa de malha com espessura de 0,3 ~ 1,0 mm e largura ≤1000 mm, com eficiência de produção de 10 ~ 30 unidades / min. Os resíduos são coletados automaticamente e a estrutura é compacta. Como fabricante profissional de laminadoras, oferecemos preços direto da fábrica e serviços personalizados. Bem-vindo ao fazer pedidos em grandes quantidades.

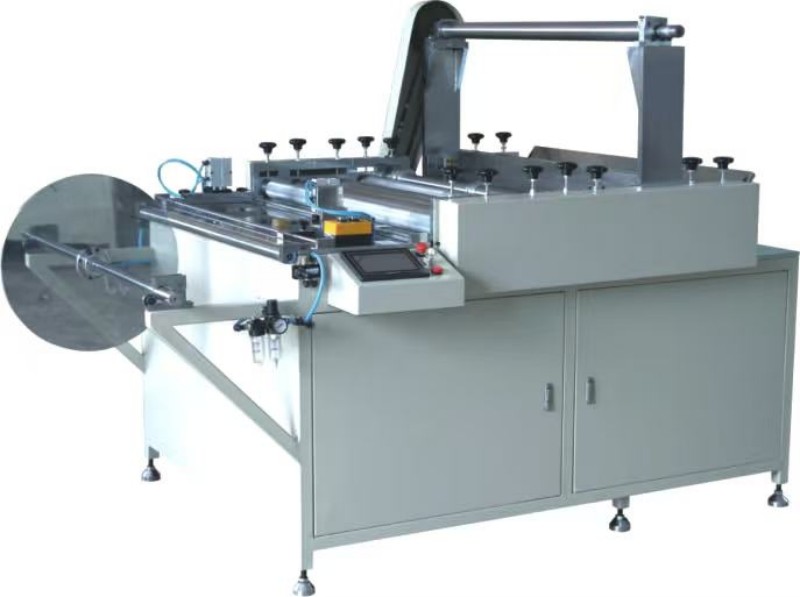

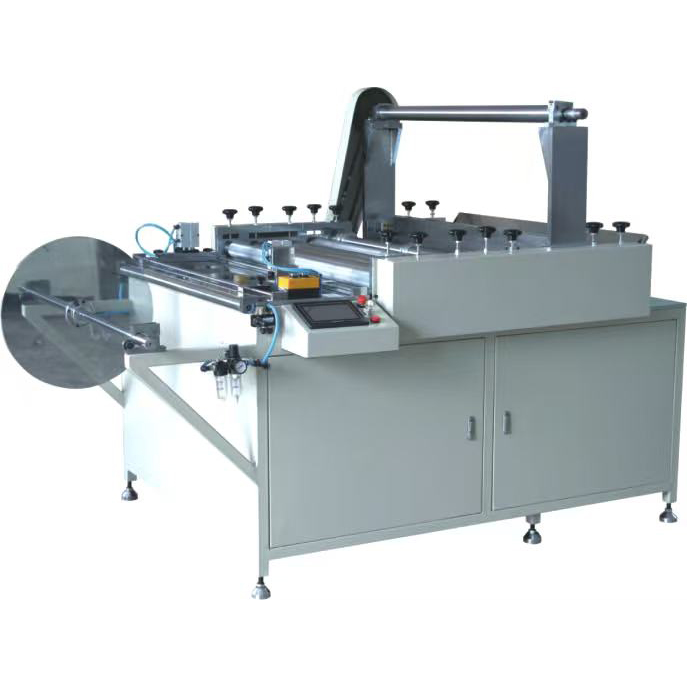

A máquina de corte e laminação de malha Hdaf é uma máquina automática baseada no princípio de laminação de três rolos, que completa o nivelamento, corte (quebra de malha), corte de comprimento fixo e laminação de placas de aço ou placas de malha em um processo. Consiste em sete partes principais: rack de alimentação de material, mecanismo de prensagem, mecanismo de nivelamento, mecanismo de corte, mecanismo de corte, mecanismo de rolamento e dispositivo de coleta de resíduos. É adequado para a produção em massa de malhas e caixas protetoras de filtros de ar de médio e grande porte. O diâmetro pode ser definido digitalmente através da tela sensível ao toque, com alta precisão de laminação e superfícies finais lisas.
Processamento de laminação de malha protetora interna e externa de elementos de filtro de ar e carcaças de montagem de filtro de ar.
Rack de alimentação de material (com bloco de freio e placa limitadora de material)
Mecanismo de prensagem de material (cilindro + placa de prensagem)
Mecanismo de nivelamento (rolos de nivelamento de vários estágios)
Mecanismo de corte (lâminas de corte superior e inferior, espaçamento ajustável)
Mecanismo de corte (cortadores superiores e inferiores, acionados por cilindro)
Mecanismo de rolamento (rolamento de três rolos, ângulo ajustável da placa de rolamento)
Dispositivo de coleta de resíduos (eixo de enrolamento automático)
Controle elétrico (PLC + touchscreen, interface chinês/inglês)
Princípio de rolamento de três rolos. Após nivelamento, corte e corte de comprimento fixo, o material é enrolado em uma forma cilíndrica necessária através da cooperação dos rolos rolantes e da placa rolante.
Carregamento: O material da bobina é instalado no eixo de alimentação, fixado pela placa limitadora, e o eixo de alimentação é montado no assento do rolamento.
Alimentação do material: O material passa pelo defletor da mesa de trabalho, primeiro rolo de alimentação, rolos de nivelamento e segundo rolo de alimentação.
Corte (Quebra de Malha): Ajuste o espaçamento das lâminas de corte de acordo com a largura do produto. O material largo é cortado em várias tiras, mantendo a conexão entre elas.
Corte: O material passa pelo mecanismo de corte e pelo terceiro rolo de alimentação, depois é cortado de acordo com o comprimento predefinido (calculado de acordo com o diâmetro do produto).
Laminação: O material da folha cortada entra no mecanismo de laminação, é moldado em um formato redondo e descarregado.
Coleta de Resíduos: Os resíduos de borda gerados após o corte são automaticamente enrolados no eixo de coleta de resíduos.
1. Processo integrado de corte de malha + laminação
Da matéria-prima aos produtos cilíndricos acabados, a máquina de corte e laminação de malha Hdaf completa o nivelamento, corte, corte de comprimento fixo e laminação em um processo, reduzindo a necessidade de múltiplas máquinas e manuseio intermediário.
2. Capacidade de processamento de grande porte
Diâmetro máximo de rolamento Φ350mm, comprimento máximo 1000mm, adequado para grandes malhas protetoras de filtros de ar e carcaças usadas em caminhões pesados, máquinas de construção e outras aplicações.
3. Configuração de diâmetro digital
O diâmetro do produto (Φ55~350mm) pode ser inserido diretamente na tela sensível ao toque. O mecanismo de rolamento corresponde automaticamente ao ângulo da placa de rolamento sem ajustes manuais repetidos.
4. Controle do programa PLC, operação coordenada
Os processos de alimentação, nivelamento, corte, corte e laminação são conectados automaticamente, garantindo operação estável e ritmo de produção consistente (10~30 unidades/min).
5. Dispositivo automático de coleta de resíduos
Os resíduos de borda após o corte são automaticamente enrolados em rolos, facilitando a limpeza centralizada e mantendo a área de trabalho limpa.
6. Mecanismo de nivelamento multi-rolo
O material passa por vários rolos de nivelamento para garantir planicidade antes de rolar. O produto acabado apresenta boa redondeza e superfícies finais lisas sem deformação.
7. Folga ajustável do cortador, corte limpo
A folga de contato entre os cortadores superior e inferior pode ser ajustada com precisão para garantir arestas de corte lisas e sem rebarbas e evitar danos à lâmina.
8. Prensagem pneumática + ajuste fino manual, operação flexível
A prensagem de material usa prensagem automática de cilindro. A folga de cada rolo também pode ser ajustada por volante, adaptando-se a diferentes espessuras e materiais.
| Parâmetro | Especificação |
| Modelo | PLJY350-1000 |
| Faixa de diâmetro de rolamento | Φ55 ~ 350mm |
| Largura máxima do produto (comprimento) | 1000 milímetros |
| Largura máxima de passagem de material | 1000 milímetros |
| Diâmetro máximo do rolo de matéria-prima | ≤ 600 mm |
| Espessura do material aplicável | 0,3 ~ 1,0 mm (placa de aço, placa de malha) |
| Eficiência de Produção | 10 ~ 30 unidades/min (ajustável) |
| Potência do motor principal | 1,5 kW |
| Pressão de fornecimento de ar | 0,6 MPa |
| Fonte de energia | 380V/50Hz |
| Dimensões totais (C × L × A) | 2330 × 1650 × 1600 milímetros |
Instale em local plano, limpo e bem ventilado, evitando poeira em altas temperaturas.
Mantenha uma distância de >1 metro de ambos os lados e >1,5 metros da frente e de trás.
Utilize empilhadeira acima de 2 toneladas para transporte.
Fixe a máquina e ajuste o nível.
Fonte de alimentação: 380V/50Hz com aterramento independente.
Pressão de alimentação de ar: 0,6 MPa.
Verifique se o cabo e o botão de parada de emergência foram reiniciados antes da operação.
Q1: Como garantir a circularidade do rolamento?
A: Ajuste o ângulo entre a placa de rolamento e os rolos de rolamento. Gire a alavanca de ajuste no sentido horário para aumentar o diâmetro do rolamento e no sentido anti-horário para diminuí-lo até que a circularidade atenda aos requisitos.
Q2: O que devo fazer se o cortador não conseguir cortar o material completamente?
R: Possíveis razões:
① A pressão de ar do cilindro do cortador está muito baixa → aumente a pressão do ar.
② A folga entre os cortadores superior e inferior é muito grande → ajuste o parafuso de aperto para eliminar a folga.
③ A lâmina está cega → afie ou substitua a lâmina.
Q3: A lâmina de corte não consegue quebrar a malha (a malha protetora não está separada)?
R: Verifique a folga entre as lâminas de corte superior e inferior e o espaçamento das lâminas. Folga excessiva ou lâminas cegas podem causar corte incompleto. Ajuste a folga ou afie as lâminas de acordo com o manual.
Q4: Por que ambas as extremidades do produto são cortadas em uma superfície inclinada?
R: A folga irregular entre os rolos de alimentação superior e inferior causa desvio de material. Ajuste a folga de cada rolo de alimentação para garantir o equilíbrio entre esquerda e direita.
Q5: O eixo de coleta de resíduos não gira ou não consegue enrolar com força?
A: Verifique se a ranhura do parafuso de posicionamento do eixo de coleta está conectada corretamente e se o parafuso de aperto do bloco do freio está muito apertado. Ajuste a força de freio adequadamente.
Esta máquina de corte e laminação de malha Hdaf é uma máquina integrada de corte e laminação de malha para grandes filtros de ar, adequada para produção em massa de malhas e carcaças protetoras de filtros de ar.
Testes de amostra grátis estão disponíveis (envie seu material em folha, produziremos amostras e as devolveremos para inspeção).
Pedidos em grandes quantidades são elegíveis para descontos. Entre em contato com o setor de vendas para saber o prazo de entrega.
Soluções personalizadas estão disponíveis para diâmetros de laminação maiores (>350 mm), larguras maiores (>1000 mm) ou espessuras de materiais especiais.
Manuais em chinês + inglês, diagramas elétricos e listas de componentes pneumáticos são fornecidos com a máquina.
Como exportador profissional de equipamentos de laminação, oferecemos preços diretos de fábrica, garantia de um ano e fornecimento de peças sobressalentes de longo prazo (lâminas de corte, lâminas de corte, rodas dentadas, etc.). Bem-vindo para solicitar um orçamento ou visitar nossa fábrica.
