Linha de forno de cura tipo U Full-Auto 60 estações

Pulan é um dos fabricantes, produtores e exportadores proeminentes da linha de forno de cura tipo U Full-Auto 60 estações. A placa de pressão da estação de modelagem fixa o elemento filtrante para acelerar a solidificação da cola após a injeção e, em seguida, retorna à estação de carregamento através da circulação. Os elementos filtrantes com altura ≤100mm não requerem ajuste, a velocidade de operação é ajustável de 0~5m/min e a potência de aquecimento é de 15kW. Com estrutura confiável e operação pneumática rápida, é adequado para produção de secagem contínua em larga escala.

O que é a linha de forno de cura tipo U Full-Auto 60 estações?

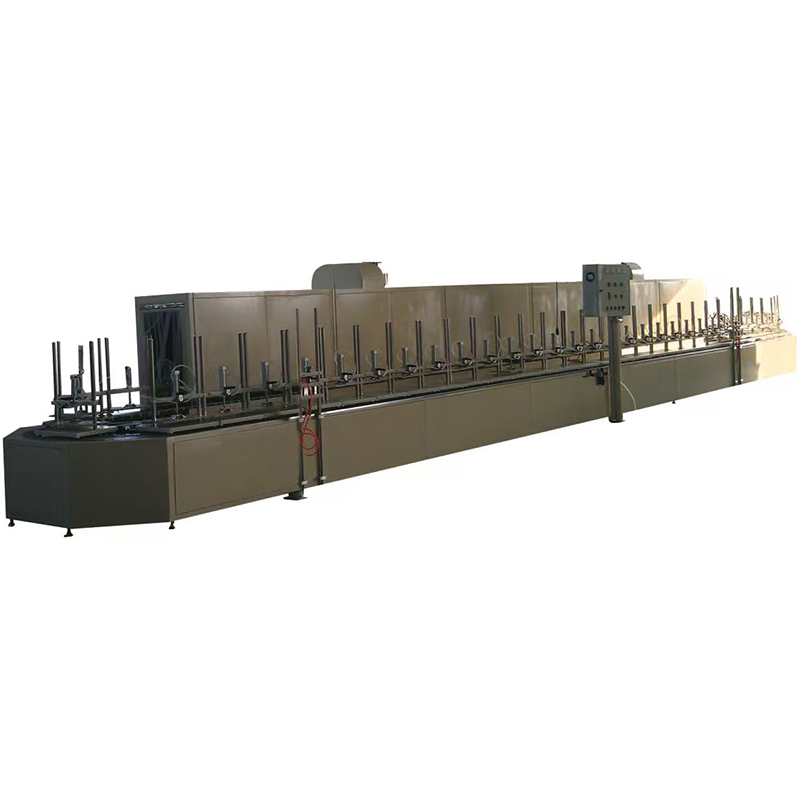

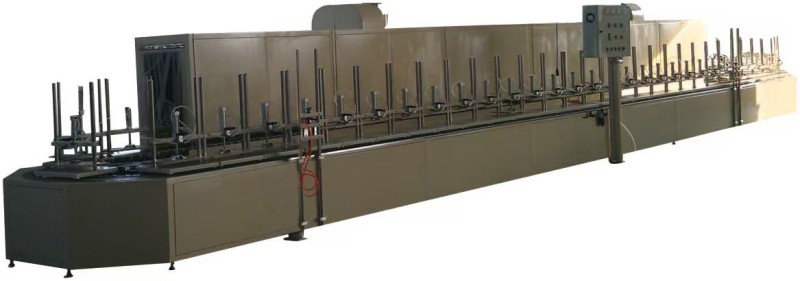

A linha de forno de cura tipo U Full-Auto de 60 estações é um sistema rotativo de cura e secagem projetado para cura de cola após injeção do elemento do filtro de ar. É composto por forno de cura tipo U, 60 estações de conformação, sistema de transmissão por corrente, sistema de fixação pneumático e sistema de controle elétrico. Os elementos filtrantes injetados são colocados horizontalmente nas estações de modelagem, as placas de prensagem prendem os produtos e a corrente leva as estações ao forno de alta temperatura para acelerar a cura da cola. Depois de circular de volta para a estação de carregamento, os elementos filtrantes acabados são removidos. O equipamento realiza secagem contínua automática com alta eficiência e operação conveniente.

Aplicação e Estrutura do Equipamento

Aplicação: Cura e secagem de cola após injeção de elementos filtrantes de ar automotivo (altura do elemento filtrante ≤100mm).
Componentes principais:
Forno de cura rotativo tipo U: Câmara de aquecimento, potência de aquecimento de 15kW, secagem a temperatura constante
60 Estações de Modelagem: Fixadas na corrente, cada estação contém um elemento filtrante e é equipada com uma placa de prensagem
Cilindros Modeladores: Cada estação possui um cilindro independente para prensar e fixar o elemento filtrante
Sistema de transmissão de corrente: O motor aciona a corrente para circular continuamente as estações (velocidade ajustável de 0~5m/min)
Sistema de controle elétrico: interruptor liga/desliga, parada de emergência, controlador de velocidade
Componentes Auxiliares: Unidade tripla pneumática, proteção de segurança, quadro elétrico

Princípio Básico e Processo de Produção

Princípio Básico

O elemento filtrante injetado é colocado horizontalmente na estação de modelagem, e a placa de pressão acionada por cilindro prende e fixa o elemento filtrante. A corrente conduz a estação até o forno de cura, onde a alta temperatura acelera a solidificação da cola. Depois de percorrer um ciclo ao longo da pista em forma de U, a estação retorna à posição de carregamento. O elemento filtrante curado é removido e um novo elemento filtrante é carregado para produção contínua.

Processo de produção:

Carregamento: Coloque o elemento filtrante injetado horizontalmente na estação de modelagem (tamanho da estação 450×450mm, adequado para produtos ≤400×400×600mm).
Fixação: O cilindro modelador opera e a placa de prensagem fixa o elemento do filtro para manter sua forma e evitar deformação.
Entrada no forno: A corrente conduz a estação para o forno de cura tipo U para secagem na temperatura definida.
Circulação: A estação corre continuamente ao longo da pista em forma de U e retorna à posição de carregamento após aquecimento suficiente.
Descarga: O cilindro libera a placa de pressão e o elemento filtrante curado é removido.
Repetir: Carregue o próximo elemento filtrante e continue o ciclo de produção.

Recursos do produto

Estrutura rotativa tipo U de 60 estações, produção contínua
60 estações de modelagem são fixadas na corrente. O layout tipo U economiza espaço e as estações retornam à posição de carregamento automaticamente para operação ininterrupta.
Cada estação equipada com cilindro de fixação independente
Cada estação possui um cilindro individual. A placa de pressão fixa o elemento do filtro para garantir uma forma estável durante a cura e evitar deformação após a solidificação da cola.
Produtos com altura ≤100 mm não requerem ajuste
A forte versatilidade permite que diferentes especificações de elementos filtrantes sejam colocadas diretamente, sem ajuste de estação, tornando a troca de produtos mais rápida.
Velocidade de corrida ajustável (0~5m/min)
A velocidade da corrente é controlada pela conversão de frequência do motor. O tempo de cura pode ser ajustado de acordo com os diferentes requisitos de cura da cola para garantir uma secagem completa.
Operação pneumática, rápida e responsiva
As ações de fixação e liberação são completadas por cilindros de resposta rápida, adequados para produção contínua de alta frequência.
Estrutura confiável e fácil manutenção
A transmissão estável da corrente e o controle de cura em temperatura constante garantem uma operação confiável. A inspeção regular dos fixadores, vedações do cilindro e componentes da transmissão é suficiente para a manutenção.
Proteção de segurança completa
Equipado com interruptor de parada de emergência, proteção de aterramento e intertravamento de segurança. O manual enfatiza que a manutenção só deve ser realizada após o resfriamento dos componentes de aquecimento e os elementos filtrantes devem ser retirados do forno antes do desligamento.
Capacidade de personalização e expansão
A mesma série inclui PLBL-40 (40 estações). Números de estações personalizados ou comprimentos de forno estão disponíveis de acordo com as necessidades do cliente.

Parâmetros Técnicos

Notas de instalação

Instale a linha de forno de cura tipo U Full-Auto 60 estações em um piso plano, limpo e bem ventilado, longe de materiais inflamáveis.
Mantenha uma distância ≥1 metro das paredes circundantes.
Utilize empilhadeira acima de 1 tonelada para transporte.
Conserte a máquina e calibre o nível.
Alimentação: 220V/50Hz, com aterramento independente.
Pressão de alimentação de ar: 0,8MPa (Nota: O manual especifica 0,8MPa, que é maior que outros equipamentos).
Verifique os cabos, o botão de parada de emergência e a porta de proteção antes da operação.

Perguntas frequentes

Q1: Por que a cola não está totalmente curada ou curada de forma irregular após a secagem?
R: Verifique se a velocidade de funcionamento é muito rápida (reduza a velocidade para prolongar o tempo de cura), se a temperatura do forno atinge o valor definido e se o ventilador (se equipado) circula o ar quente corretamente.
Q2: Por que o cilindro modelador não consegue fixar firmemente ou se mover lentamente?
R: Verifique se a pressão do ar atinge 0,8 MPa, se a vedação do cilindro está desgastada e se a válvula solenóide está presa. Limpe regularmente a unidade tripla pneumática e remova a água acumulada.
Q3: Por que a corrente funciona de forma instável ou faz ruído anormal?
R: Verifique se a tensão da corrente está adequada, se a roda dentada está desgastada e se o motor de transmissão e o redutor estão funcionando normalmente. Adicione óleo lubrificante regularmente todos os meses.
Q4: Quais alturas de elemento de filtro este equipamento pode suportar?
R: Produtos com altura ≤100mm podem ser processados ​​diretamente sem ajuste. Para elementos filtrantes mais altos, estão disponíveis estações superiores personalizadas ou curso modificado da placa de prensagem.

Informações de compra

Esta linha de forno de cura tipo U Full-Auto de 60 estações é uma linha de produção de forno de cura rotativo tipo U de 60 estações totalmente automática, adequada para produção de secagem contínua de alto volume após injeção de cola no elemento do filtro de ar.
Testes de amostra gratuitos estão disponíveis (envie seus elementos filtrantes injetados, testaremos a cura e devolveremos as amostras para inspeção).
Pedidos em grandes quantidades têm descontos, entre em contato com o departamento de vendas para saber o prazo de entrega.
Estão disponíveis números de estações personalizados (como PLBL-40 de 40 estações), tamanhos de produtos maiores ou faixas especiais de temperatura de forno.
Manuais em chinês + inglês, desenhos elétricos e listas de peças pneumáticas são fornecidos com a máquina.
Como exportador profissional de equipamentos de cura, oferecemos preços diretos de fábrica, garantia de um ano e fornecimento de peças sobressalentes de longo prazo (vedações de cilindros, correntes, tubos de aquecimento, etc.). Bem-vindo para solicitar um orçamento ou visitar nossa fábrica.
