A linha de produção de plissamento de papel com faca totalmente automática de alta qualidade é oferecida pelo fabricante chinês Pulan. É uma linha de produção de pregas totalmente automática para elementos filtrantes de papel usados em filtros e purificadores, integrando pré-corte, vinco, impressora, dobra e modelagem em um único sistema. A largura máxima do papel de filtro é 1050 mm, a largura mínima de corte é 32 mm, o passo de vinco é ajustável de 10 ~ 100 mm, a altura da dobra é continuamente ajustável de 8 ~ 55 mm e a velocidade de dobra atinge 0 ~ 110 dobras / min.

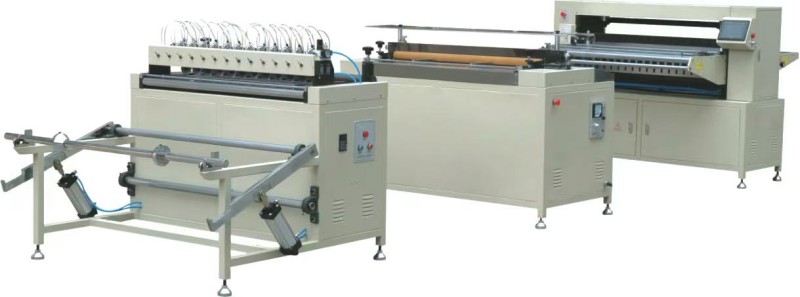

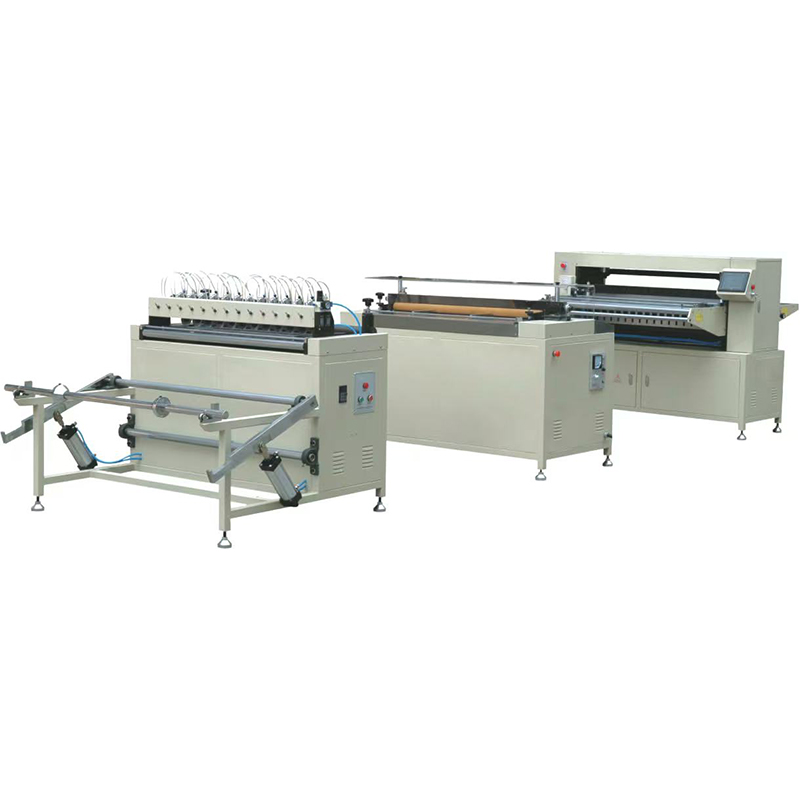

A linha de produção de plissamento de papel com faca totalmente automática é uma linha de produção automática que processa papel de filtro por meio de pré-corte (corte de largura), impressora (vinco e marcação) e máquina de plissado (dobragem com faca + modelagem por aquecimento) em sequência. Consiste em três seções principais: unidade de pré-corte, unidade de impressão e unidade de dobradeira. É adequado para produção em massa de elementos filtrantes de papel para filtros e purificadores. Os elementos filtrantes produzidos apresentam extremidades planas, dimensões precisas e altura de dobra ajustável.
Design integrado três em um
A máquina de pré-corte, impressora e dobradeira estão perfeitamente conectadas, reduzindo o manuseio intermediário e melhorando a eficiência da produção.
Capacidade de processamento de ampla largura
A largura máxima do papel de filtro atinge 1050 mm, a largura mínima de corte é de 32 mm e a largura máxima dobrável é de 1050 mm, adequada para várias especificações de filtro.
Passo de vinco ajustável e preciso (10 ~ 100 mm)
O motor de passo controla o sistema de vincagem. O passo do vinco (igual à altura da dobra) pode ser definido diretamente na tela sensível ao toque, incluindo configurações decimais como 8,5 mm, tornando o ajuste conveniente.
Ampla faixa de altura de dobra (8 ~ 55 mm) Ajuste contínuo
A altura da dobra é definida através da tela sensível ao toque e ajustada com precisão com blocos de posicionamento da altura da dobra e mangas de posicionamento do cilindro. Quando a altura da dobra excede 35 mm, o rolo B precisa ser substituído para aumentar a curva de troca da faca.
Transmissão de came para dimensões precisas
A máquina dobrável adota uma estrutura de transmissão de came para garantir um movimento preciso da faca e extremidades dobráveis planas e consistentes.
Modelagem de aquecimento com ampla faixa de controle de temperatura (ambiente ~ 250 ℃)
As placas de aquecimento superior e inferior podem ser controladas de forma independente. Após a prensagem térmica, o elemento filtrante mantém a forma estável sem recuperação.
Marcação e contagem de pontos para corte fácil
A máquina marca automaticamente de acordo com a quantidade de dobra predefinida, eliminando a necessidade de medição manual durante o corte posterior.
Tela sensível ao toque bilíngue com armazenamento de receitas
Parâmetros como altura de dobra, passo de vinco, velocidade de dobra, quantidade de produção e temperatura podem ser definidos e armazenados. O desligamento automático após atingir a quantidade de produção predefinida é suportado.
| Parâmetro | Especificação |
| Modelo | PLCZ55-1050-II |
| Velocidade de alimentação do papel | 0,5 ~ 12 m/min (ajustável) |
| Largura máxima de passagem do papel de filtro | 1050 milímetros |
| Largura mínima de corte do papel de filtro | 32mm |
| Velocidade de impressão | 200 vezes/min |
| Passo de impressão | 10 ~ 100 mm (ajustável) |
| Altura máxima de dobra | 55mm |
| Altura mínima da dobra | 8mm |
| Largura máxima dobrável | 1050 milímetros |
| Velocidade de dobramento | 0 ~ 110 dobras/min (ajustável continuamente) |
| Potência total do motor | 2,25 kW (pré-corte 0,75 + impressora 0,75 + dobradeira 0,75) |
| Potência de aquecimento | 8 kW |
| Faixa de controle de temperatura | Ambiente ~ 250°C |
| Pressão de fornecimento de ar | 0,6 MPa |
| Fonte de energia | 380V/50Hz |
| Dimensões da unidade de pré-corte (C×L×A) | 1500 × 1300 × 1200 milímetros |
| Dimensões da unidade da impressora | 1500 × 1000 × 1250 milímetros |
| Dimensões da máquina dobrável | 1800 × 1750 × 1500 milímetros |
Aplicação: Processamento de pregas de elementos filtrantes de papel para filtros e purificadores (pré-corte → vincagem → dobragem → modelagem por aquecimento → marcação e contagem de pontos).
Componentes principais (três seções):
Unidade de pré-corte: Rack de desenrolamento (eixo de expansão de ar + braço oscilante), facas de corte importadas (espaçamento ajustável), rolos de alimentação de papel (controle de velocidade de frequência variável), unidade tripla pneumática
Unidade de impressora: Faca de vinco superior (profundidade ajustável), rolos de alimentação de papel (controle de velocidade eletromagnético), passo de vinco controlado por motor de passo
Unidade da máquina dobrável: Facas dobráveis superiores e inferiores (transmissão por came), placas de aquecimento superior e inferior (temperatura ambiente ~ 250 ℃), contador de pontos, sistema de controle com tela sensível ao toque
Sistemas Auxiliares: Chave fotoelétrica, conversor de frequência, controlador de velocidade, chave de parada de emergência, intertravamento de proteção de segurança
Princípio Básico: O papel de filtro é primeiro processado por pré-corte para ajuste de largura (opcional), depois passa pela impressora para criar linhas de dobra (passo de vinco = altura da dobra). Em seguida, entra na dobradeira, onde as facas dobradeiras superior e inferior trabalham alternadamente (altura sobreposta = altura da dobra) para formar o papel filtro plissado. Finalmente, as placas de aquecimento aplicam calor e pressão para moldar, enquanto o dispositivo de marcação de pontos cria marcas de acordo com a quantidade de dobramento predefinida.
Processo de produção:
Alimentação: O rolo de papel de filtro é instalado no eixo de alimentação e o braço oscilante levanta o material para alimentação.
Pré-corte: O papel filtro passa pelos rolos tensores, rolos de suporte e rolos de alimentação. O espaçamento das facas de corte é ajustado de acordo com a largura do produto (distância entre duas facas = largura necessária), cortando o papel em várias seções sem separação completa, se necessário.
Vincagem: O papel filtro entra na unidade da impressora. A profundidade e o passo do vinco são ajustados e os parâmetros do motor de passo são definidos através da tela sensível ao toque. O passo do vinco é igual à altura da dobra.
Dobragem: O papel de filtro entra na dobradeira e é dobrado pelas facas superior e inferior em formato pregueado.
Marcação e contagem de pontos: O dispositivo de marcação da plataforma frontal marca automaticamente de acordo com o número de dobra predefinido.
Modelagem de aquecimento: O elemento filtrante dobrado passa por placas de aquecimento superiores e inferiores ajustáveis e é moldado sob temperatura e pressão.
Saída: Os elementos filtrantes acabados são descarregados da plataforma traseira.
Instale a Linha de Produção de Pregas de Papel Faca Full-Auto em piso plano, limpo e bem ventilado, evitando ambientes com altas temperaturas e poeira.
Mantenha uma distância superior a 1 metro das paredes em ambos os lados e superior a 1,5 metros na parte frontal e traseira.
A distância entre as três máquinas deve ser de 0,8~1,2 metros e mantida na mesma linha central.
Utilize empilhadeira acima de 1 tonelada para transporte.
Calibre o nível de cada máquina.
Alimentação: 380V/50Hz, com aterramento independente.
Pressão de alimentação de ar: 0,6 MPa.
Verifique os cabos, os botões de parada de emergência e as portas de proteção antes da operação (a máquina não pode dar partida quando a porta está aberta).
Q1: Como definir a altura da dobra decimal, como 8,5 mm?
R: Insira a parte inteira (como 8) na seção "Configuração da altura da dobra" da interface de parâmetros do motor de passo e insira o valor de ajuste decimal em "Aumento da altura da dobra" (como 3). Cálculo: 8 + 3×0,17 = 8,51≈8,5mm.
Q2: Por que as extremidades do filtro dobrado são irregulares? Como ajustar?
R: Geralmente causado pelo fato de as facas dobráveis superior e inferior não estarem paralelas. Se a superfície final se deslocar para a esquerda, diminua a folga esquerda da faca; se ele se deslocar para a direita, diminua a folga da faca direita.
Q3: Quais ajustes são necessários quando a altura da dobra excede 35 mm?
A: Substitua o rolo B na placa deslizante do came inferior (2 peças de cada lado, 4 peças no total) para aumentar a curva de troca entre as duas facas e reduzir a velocidade de dobragem de forma adequada para evitar a quebra do papel.
P4: O que devo fazer se a alimentação do papel pré-cortado não parar ou ocorrerem atolamentos de papel?
R: Verifique se a chave fotoelétrica está bloqueada ou danificada; verifique o sistema de transmissão; enquanto isso, certifique-se de que a folga entre o trilho-guia e a borda do material do filtro seja mantida em 0,2 ~ 0,5 mm e que o trilho-guia esteja perpendicular ao rolo de alimentação de papel.
Esta linha de produção de pregas de papel com faca totalmente automática é uma linha de produção totalmente automática de pré-corte, impressora, pregas e modelagem, adequada para produção de dobramento de alto volume e alta precisão de elementos de filtro e purificador.
Testes de amostra grátis estão disponíveis (envie seu papel de filtro, testaremos a dobra e devolveremos as amostras para inspeção).
Pedidos em grandes quantidades têm descontos, entre em contato com o departamento de vendas para saber o prazo de entrega.
Largura de papel mais ampla personalizada, faixa especial de altura de dobra ou métodos de aquecimento estão disponíveis.
Manuais em chinês + inglês, desenhos elétricos e listas de peças pneumáticas são fornecidos com a máquina.
