Como uma linha de produção de filtros hidráulicos totalmente integrada redefine a precisão da fabricação?

2026-07-27 0 Deixe-me uma mensagem

Índice

1. Introdução: A espinha dorsal da fabricação da filtragem hidráulica
2. Arquitetura central de uma linha de produção de filtros hidráulicos
3. Fluxo de processo sequencial: do rolo de mídia ao elemento finalizado
4. Habilitando tecnologias que geram precisão e flexibilidade
5. Estrutura de garantia de qualidade na linha de produção
6. Vantagens Estratégicas de um Sistema Integrado de Produção
7. Perguntas frequentes (FAQ)

1. Introdução: A espinha dorsal da fabricação da filtragem hidráulica

Os sistemas hidráulicos são a força vital da indústria moderna – alimentando escavadeiras, prensas, turbinas eólicas e inúmeras outras máquinas. Dentro destes sistemas, os filtros hidráulicos desempenham um papel inegociável: removem partículas, evitam o desgaste abrasivo e mantêm a integridade do fluido. Mas a eficácia de um filtro hidráulico é determinada não apenas pelo seu design, mas também pelaprecisão de fabricaçãocom o qual é produzido.

A linha de produção de filtro hidráulicoé uma sequência cuidadosamente orquestrada de maquinário especializado, cada estação executando uma tarefa dedicada. Do plissado da mídia à colagem de tampas e aplicação de mangas protetoras, a linha transforma matérias-primas em um componente acabado que deve suportar pressões extremas, oscilações de temperatura e operação contínua.Pulan, um fabricante profissional nesta área, enfatiza que a verdadeira eficiência não vem de máquinas autônomas, mas de umsistema totalmente integradoonde cada etapa é harmonizada com a próxima.

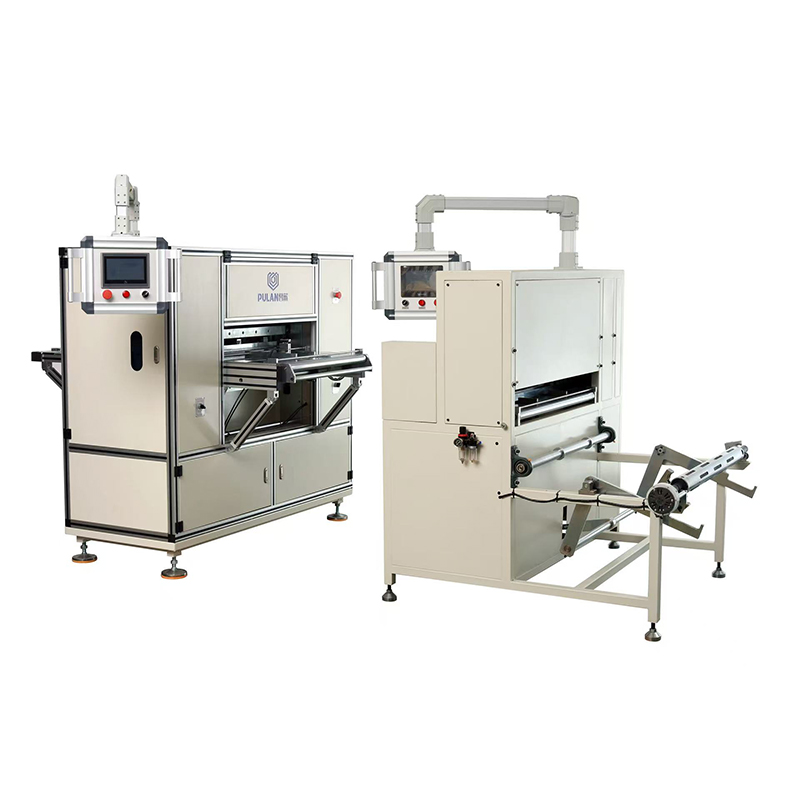

Hydraulic Filter Production Line

2. Arquitetura Central

Embora as linhas de produção possam ser personalizadas, um sistema típico de fabricação de filtros hidráulicos compreende vários módulos essenciais. A tabela a seguir descreve as estações principais e suas funções:

Módulo de Estação	Função Primária	Parâmetro Crítico Controlado
Desenrolamento e pregas de mídia	Alimenta papel de filtro ou mídia sintética de rolos e forma pregas precisas e uniformes.	Altura das pregas (normalmente 4–50 mm), contagem de pregas por unidade de comprimento.
Montagem e costura do núcleo	Insere o tubo de suporte central perfurado e une a costura da mídia para fixar o pacote plissado.	Temperatura e pressão de aplicação do adesivo, sobreposição de costura.
Aplicador de manga externa	Aplica uma capa protetora de tecido ou não tecido encolhível sobre o conjunto de filtros.	Temperatura de encolhimento, tensão da manga, precisão de sobreposição.
Estação de ligação de tampa final	Posiciona e fixa com adesivo as tampas de metal ou plástico em ambas as extremidades do elemento.	Alinhamento da tampa, tempo de cura do adesivo, força de compressão.
Selagem e Acabamento	Instala anéis de vedação, juntas e aplica a embalagem protetora final.	Assento da junta, verificação dimensional final.
Teste e inspeção em linha	Executa verificações automatizadas de integridade estrutural, dimensões e marcação.	Pressão de ruptura, classificação de filtração, defeitos visuais.

A abordagem de Pulan envolvecustomizando esta arquiteturacom base no layout espacial da fábrica, na produção diária planejada e na variedade específica de tamanhos de filtros a serem fabricados – garantindo que a linha não tenha engenharia excessiva nem capacidade insuficiente.

3. Fluxo de processo sequencial: do rolo de mídia ao elemento finalizado

A sequência de produção é uma progressão linear onde cada etapa agrega valor e complexidade. Abaixo está uma análise passo a passo de um ciclo de fabricação típico.

Passo 1 – Seleção e Preparação de MídiaCom base na classificação de mícron alvo (por exemplo, 5 µm, 10 µm), o meio apropriado – celulose, mistura de fibra de vidro ou sintético – é selecionado. Os rolos são cortados na largura necessária e inseridos no cortador.

Passo 2 – Plissado de PrecisãoA mídia é guiada através de um conjunto de rolos aquecidos ou frios que criam pregas uniformes. Esta etapa é crítica: pregas não uniformes levam à distribuição desigual do fluxo e à redução da capacidade de retenção de sujeira.

Passo 3 – Inserção do Núcleo e União da CosturaA mídia pregueada é enrolada em torno de um núcleo de aço perfurado ou de plástico rígido. A costura é colada com adesivo termofusível ou soldagem ultrassônica, criando um conjunto de filtros cilíndrico estável.

Passo 4 – Aplicação de Manga ProtetoraUma teia contínua de tecido encolhível é desenhada sobre o conjunto de filtros. Esta manga, após tratamento térmico, aperta radialmente, fixando as pregas contra o núcleo e eliminando micromovimentos.

Passo 5 – Montagem da tampa finalTampas pré-formadas, muitas vezes com ranhuras de vedação integradas, são pressionadas nas extremidades do elemento. Um adesivo de dois componentes é comumente usado por sua alta resistência ao cisalhamento e resistência à temperatura.

Passo 6 – Montagem Final e MarcaçãoApós a cura, o elemento é equipado com seus anéis de vedação. Muitas linhas modernas incluem uma impressora digital para aplicação de marcações permanentes e de alto contraste (lote, data, logotipo) diretamente na capa externa.

Esta abordagem sequencial, quando executada numa linha sincronizada, minimiza o manuseamento e expõe o elemento a uma contaminação ambiental mínima – um factor chave para alcançar elevados padrões de limpeza.

4. Habilitando tecnologias que geram precisão e flexibilidade

A produção moderna de filtros hidráulicos é definida por diversos avanços tecnológicos que melhoram a qualidade do resultado e a agilidade da linha.

Manga retrátil com pré-esforço controlado:Em vez de depender apenas de adesivos para segurar as pregas, as linhas avançadas utilizam uma manga têxtil que, quando aquecida, aplica uma força radial calculada. Esta pressão consistente evita que o meio se desloque sob o fluxo pulsante e prolonga a vida útil do elemento. O processo é totalmente automatizável e elimina a necessidade de fitas de encadernação temporária.
Impressão digital em linha:A tampografia tradicional exigia configurações separadas para diferentes variantes de produtos. As linhas mais recentes integram cabeçotes de impressão a jato de tinta que aplicam dados variáveis (como códigos QR, datas de fabricação ou classificações de eficiência) diretamente no material da capa à medida que ele se move pela linha. Isso permitepersonalização em tempo realsem diminuir a produção.
Módulos de ligação ultrassônica:Para certos tipos de mídia, a soldagem ultrassônica proporciona uma costura mais rápida, sem solventes e mais consistente em comparação com adesivos térmicos. Também reduz a pegada energética do processo de colagem.
Sistemas de visão integrados:Câmeras de alta resolução em estações críticas (após o plissamento, após a colagem da tampa) medem automaticamente o espaçamento das pregas, a concentricidade da tampa e o comprimento geral do elemento, alimentando os dados de volta ao sistema de controle para ajustes em circuito fechado.

Pulan integra essas tecnologias de forma modular, permitindo que os clientes escolham o nível de automação que se alinha ao seu orçamento e complexidade de produção.

5. Estrutura de garantia de qualidade na linha de produção

A qualidade na fabricação de filtros hidráulicos é multidimensional, abrangendo integridade mecânica, desempenho de filtragem e precisão dimensional. Uma linha de produção bem projetada incorpora verificações de qualidade em todas as etapas, em vez de depender apenas de testes de final de linha.

Monitoramento em processo:Sensores monitoram a altura da prega, a temperatura do adesivo e a tensão da manga. Qualquer desvio além das tolerâncias predefinidas aciona um alerta, evitando a produção de elementos fora das especificações.
Teste automatizado de vazamento e ruptura:Uma amostra ou mesmo 100% dos elementos podem ser submetidos a uma pressão interna definida (por exemplo, 10 bar) para verificar a integridade estrutural. A linha pode incluir uma estação de teste que rejeita falhas automaticamente.
Verificação Dimensional:Usando medidores a laser ou mecânicos, dimensões críticas como comprimento total, diâmetro externo e paralelismo da tampa final são verificadas em relação às tolerâncias derivadas de CAD.
Rastreabilidade:Cada elemento recebe um código único através da estação de impressão digital, vinculando-o aos seus parâmetros de produção (lote de mídia, lote de adesivo, data). Isso permite uma análise precisa da causa raiz em caso de problemas de campo.

Essa estrutura de qualidade integrada não apenas reduz o desperdício, mas também fornece evidências documentadas de qualidade, o que é inestimável para indústrias com requisitos de conformidade rigorosos (por exemplo, aeroespacial, mineração).

6. Vantagens Estratégicas de um Sistema Integrado de Produção

Adotando uma linha de produção abrangente de um especialista comoPulanoferece benefícios operacionais e estratégicos distintos:

Rendimento aprimorado e prazos de entrega mais curtos:Ao eliminar transferências manuais entre máquinas isoladas, uma linha sincronizada reduz o tempo de ciclo e permite uma resposta mais rápida aos pedidos dos clientes.
Consistência superior:O controle automatizado dos parâmetros do processo (profundidade da prega, volume do adesivo, temperatura de encolhimento) minimiza a variação entre lotes – uma vantagem crítica para fornecedores OEM.
Menor custo total de propriedade:Embora o investimento inicial seja maior, uma linha integrada reduz custos com mão de obra, desperdícios e retrabalho. A eficiência energética também é melhorada através de controles otimizados de aquecimento e motor.
Flexibilidade para variantes de produtos:As linhas modernas podem ser reequipadas rapidamente para produzir diferentes diâmetros de filtros, comprimentos ou tipos de meios, dando aos fabricantes a agilidade para atender a diversos mercados.
Escalabilidade:A Pulan projeta linhas pensando na expansão – estações adicionais ou módulos paralelos podem ser adicionados à medida que os volumes de produção aumentam, protegendo o investimento inicial.

7. Perguntas frequentes (FAQ)

Qual é a capacidade de produção típica de umlinha de produção de filtro hidráulico?

A capacidade varia amplamente com base no nível de automação da linha e no número de estações de processamento paralelo. Uma linha intermediária pode produzir entre 500 e 2.000 elementos por turno. Linhas de alto rendimento com múltiplos pregadores e estações de colagem podem exceder 5.000 elementos por turno. Pulan fornece modelagem de capacidade com base nos requisitos do cliente.

A mesma linha de produção pode lidar com mídia sintética e de celulose?

Sim, com ajustes apropriados nos rolos de pregas, configurações de aquecimento e tipos de adesivos. As linhas modernas são projetadas com ferramentas de troca rápida e sistemas de gerenciamento de receitas que permitem aos operadores alternar entre os tipos de mídia em menos de 30 minutos.

Como a luva retrátil melhora o desempenho do filtro?

A luva aplica uma força de compressão radial uniforme que mantém a mídia pregueada firmemente contra o núcleo interno. Isto evita que as pregas se desloquem ou desmoronem sob condições de alto fluxo ou pulsação, mantendo assim uma eficiência de filtração consistente e prolongando a vida útil do elemento.

Qual o papel da impressão digital na linha de produção?

A impressão digital permite a aplicação de dados variáveis – como números de lote, datas de fabricação e logotipos – diretamente na capa externa. Isso elimina a necessidade de etiquetas pré-impressas ou etapas de impressão separadas, permitindo personalização sob demanda e rastreabilidade aprimorada sem sacrificar a velocidade da linha.

A linha de produção é adequada para a fabricação de filtros para equipamentos de construção pesada?

Absolutamente. A linha pode ser configurada para produzir elementos de diâmetro maior (por exemplo, 100–200 mm) com núcleos reforçados e tampas de extremidade para serviços pesados, atendendo aos rigorosos requisitos de máquinas de construção, mineração e agrícolas.
