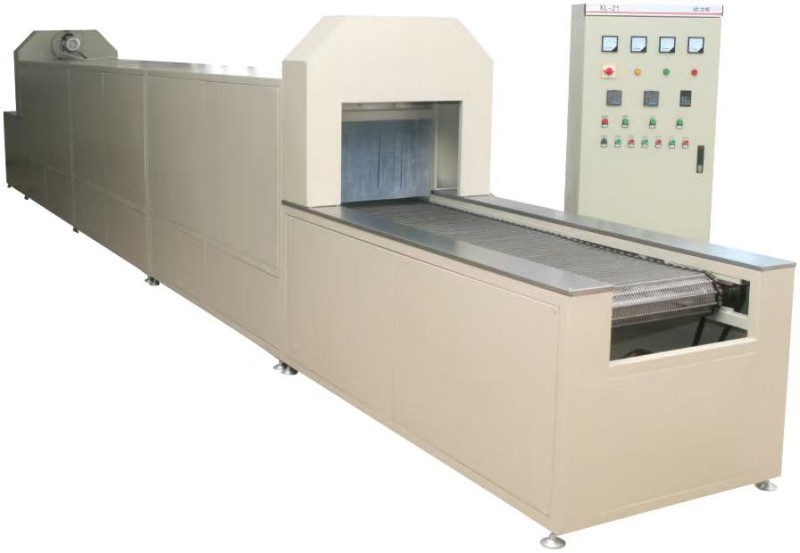

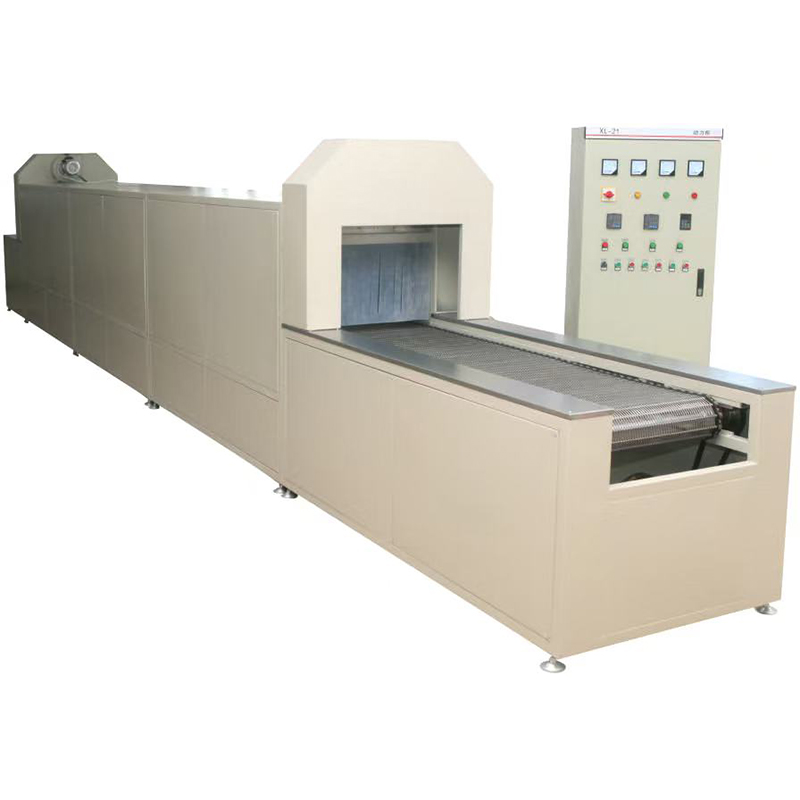

Através da linha de produção de forno de cura tipo

Como fabricante e fornecedor profissional de equipamentos de produção de filtros na China, a linha de produção de forno de cura através do tipo Pulan adota um design de transporte rotativo, tornando a carga e descarga mais conveniente, ao mesmo tempo que atende ao tempo de secagem necessário dos elementos filtrantes e melhora a eficiência da produção. Com capacidade de produção de 2 m/min, é adequado para elementos filtrantes com altura ≤400mm e equipado com potência de aquecimento de 40kW. O equipamento funciona suavemente com distribuição uniforme de temperatura, evitando efetivamente superaquecimento local e danos aos elementos filtrantes.

O que é através da linha de produção de forno de cura tipo?

A Linha de Produção de Forno de Cura Através do Tipo é um equipamento de secagem automática usado para secagem contínua de elementos filtrantes. Adota uma estrutura de secagem rotativa, onde os elementos filtrantes são transportados para a área de aquecimento através do sistema transportador e saem automaticamente após a secagem sob a temperatura predefinida. O equipamento consiste em sistema de aquecimento (tubos de aquecimento + ventilador), sistema de transporte, sistema de controle de temperatura e sistema de controle elétrico. É adequado para processos de secagem de produção em massa de elementos de filtro de ar, apresentando temperatura uniforme, alta eficiência e operação estável.

Recursos principais

1. Design de secagem rotativa, fácil carregamento e descarregamento
A estrutura rotativa da linha de produção de forno de cura tipo passante permite que os elementos filtrantes passem pela área de aquecimento de maneira ordenada. Os operadores podem carregar e descarregar produtos continuamente do mesmo lado, reduzindo movimentos desnecessários.
2. Ventilador de temperatura constante, aquecimento uniforme
O ventilador força a circulação do ar quente para evitar a distribuição irregular da temperatura no interior do forno, evitando danos ao elemento filtrante causados ​​por diferenças excessivas de temperatura.
3. Temperatura ajustável (ambiente ~ 300 ℃)
O controlador de temperatura digital define com precisão a temperatura de secagem, adequada para requisitos de configuração térmica de diferentes materiais de papel de filtro.
4. Velocidade de trabalho ajustável continuamente
O conversor de frequência controla a velocidade da correia transportadora. Com capacidade máxima de produção de 2 m/min, o tempo de secagem pode ser ajustado de acordo com diferentes tamanhos de filtros e requisitos de secagem.
5. Produção do tipo passagem contínua
Os elementos filtrantes entram e saem automaticamente do forno sem transferência manual, tornando-o adequado para linhas de produção contínua em grande escala.
6. Potente capacidade de aquecimento (40kW)
O sistema de aquecimento proporciona rápido aumento de temperatura e preservação estável do calor, atendendo aos requisitos de aquecimento da produção contínua.
7. Proteção de segurança completa
Equipado com interruptor de parada de emergência, tampa protetora e proteção de aterramento. O manual enfatiza que a manutenção só deve ser realizada após o resfriamento dos componentes de aquecimento, e todos os elementos filtrantes devem ser retirados do forno antes do desligamento para evitar incêndio causado por calor residual.
8. Fácil manutenção
São necessárias limpeza e lubrificação diárias das correntes de transmissão e peças móveis. Verifique mensalmente os fixadores e os componentes da transmissão.

Parâmetros Técnicos

Aplicações e componentes de equipamentos

Aplicativo

Secagem em lote de elementos filtrantes de ar (altura do elemento filtrante ≤400mm).

Componentes principais:

Sistema de aquecimento: Tubos de aquecimento (potência total 40kW), ventilador circulante de temperatura constante
Sistema de transporte: Correia transportadora (velocidade ajustável), pista de transporte rotativa
Sistema de controle de temperatura: Controlador de temperatura digital (ambiente ~ 300 ℃ ajustável), sensor de temperatura
Sistema de controle: Conversor de frequência (ajuste de velocidade de trabalho), interruptor liga/desliga, interruptor de parada de emergência
Sistema Auxiliar: Tampa de segurança, componentes pneumáticos (se aplicável), quadro elétrico

Princípio Básico e Fluxo do Processo de Produção

Princípio Básico

Os tubos de aquecimento aquecem até a temperatura predefinida, enquanto o ventilador circula o ar quente para manter a temperatura uniforme no interior do forno. Os elementos filtrantes são transportados para a área de aquecimento pela correia transportadora, secos sob condições de temperatura constante durante o tempo predefinido e, em seguida, emitidos automaticamente após a conclusão.

Processo de produção:

Pré-aquecimento: Ligue o sistema de aquecimento, defina a temperatura de secagem e espere até que a temperatura atinja o valor predefinido (exibido no controlador de temperatura).
Carregamento: Colocar os elementos filtrantes a secar na posição de alimentação da correia transportadora.
Secagem: Os elementos filtrantes movem-se pela área de aquecimento com a correia transportadora, e o tempo de secagem é determinado pela velocidade de trabalho.
Descarregamento: Os elementos filtrantes secos são descarregados automaticamente da saída e removidos pelos operadores.
Produção Contínua: Continue carregando novos elementos filtrantes para produção contínua.

Notas de instalação

Instale a máquina sobre um piso plano, limpo e bem ventilado, longe de materiais inflamáveis.
Mantenha uma distância de ≥1 metro dos lados esquerdo, direito e traseiro e ≥1,5 metros da frente.
Utilize empilhadeira acima de 1 tonelada para transporte.
Fixe a máquina e ajuste o nível.
Alimentação: 380V/50Hz, com aterramento independente. O cabo de alimentação deve corresponder aos requisitos de energia da máquina.
Verifique os cabos, o botão de parada de emergência e a tampa protetora antes da operação.

Perguntas frequentes

Q1: O que devo fazer se a temperatura subir lentamente ou não atingir o valor definido?
R: Verifique se os tubos de aquecimento estão danificados (algumas peças não aquecem), se as configurações do controlador de temperatura estão corretas e se o ventilador está funcionando normalmente. Substitua os tubos de aquecimento antigos, se necessário.
Q2: Por que os elementos filtrantes ficam localmente queimados ou deformados após a secagem?
R: Pode ser causado por temperatura irregular dentro do forno ou ajuste de temperatura excessivo. Verifique se o ventilador está funcionando corretamente para garantir a circulação de ar quente. Reduza a configuração de temperatura ou aumente a velocidade do transportador, se necessário.
Q3: O que devo fazer se a correia transportadora não funcionar ou a velocidade estiver instável?
R: Verifique os parâmetros do conversor de frequência, fonte de alimentação, condição do motor e se a correia transportadora está muito solta ou bloqueada. Ajuste o botão do conversor de frequência para verificar as mudanças de velocidade.
Q4: O que deve ser feito antes de terminar cada turno?
R: Todos os elementos filtrantes dentro da linha de produção do forno de cura tipo passante devem ser removidos e a fonte de alimentação deve ser desligada. Os elementos filtrantes restantes dentro do forno podem causar queimaduras devido ao aquecimento prolongado devido à temperatura residual.

Informações de compra

Este equipamento é uma linha de produção de forno de cura tipo direto, adequado para produção de secagem em massa contínua de elementos de filtro de ar.
Testes de amostra grátis estão disponíveis (envie seus elementos de filtro para nós, iremos testá-los, secá-los e enviá-los de volta para inspeção).
Pedidos em grandes quantidades podem desfrutar de descontos. Entre em contato com o setor de vendas para saber o prazo de entrega.
Soluções personalizadas estão disponíveis para maiores alturas de elementos filtrantes, áreas de aquecimento mais longas ou requisitos especiais de temperatura.
Manuais em chinês + inglês, diagramas elétricos e listas de componentes pneumáticos são fornecidos com a máquina.
Como exportador profissional de equipamentos para fornos de cura, garantimos preços diretos de fábrica, garantia de um ano e fornecimento de peças sobressalentes de longo prazo (tubos de aquecimento, correias transportadoras, controladores de temperatura, etc.). Bem-vindo para solicitar um orçamento ou visitar nossa fábrica.
