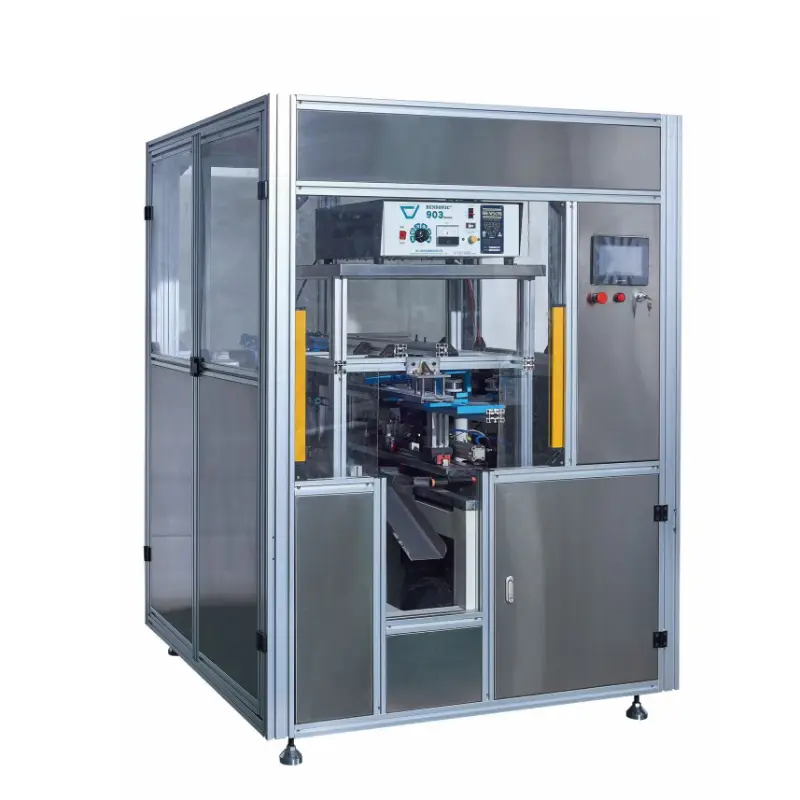

Máquina de solda ultrassônica de elemento filtrante totalmente automático

Como um fabricante chinês especializado de equipamentos de produção de filtros ECO, a Pulan oferece uma máquina de solda ultrassônica de elementos filtrantes totalmente automática de alta qualidade para elementos filtrantes. Possui controle de programa PLC e operação touchscreen, com processos totalmente automatizados de alimentação, soldagem e descarga. Possui capacidade de produção de 4 peças por minuto e altura de operação de 250 mm.

O que é uma máquina de solda ultrassônica com elemento filtrante totalmente automático?

Uma máquina de solda ultrassônica de elemento filtrante totalmente automática é um sistema automatizado desenvolvido para vedação ultrassônica de bordas de filtros de ar de cabine. Ele integra uma guia de alimentação, buzinas de soldagem ultrassônica, cilindros de soldagem pneumáticos, guia de descarga, unidade de alimentação de fita e sistema de controle baseado em PLC em uma unidade de produção.

Durante a operação, vibrações ultrassônicas em frequências extremamente altas são transmitidas às superfícies de contato termoplásticas do filtro. O atrito gerado na junta cria calor localizado, fazendo com que o material derreta rapidamente. Sob pressão controlada, as superfícies fundidas fundem-se e solidificam-se numa forte ligação molecular, produzindo soldaduras cuja resistência é próxima da do material original.

Aplicações e Estrutura da Máquina

Aplicações: Vedação ultrassônica e soldagem de ambas as bordas laterais dos filtros de ar para cabine.

Componentes principais:

Princípio de funcionamento e processo de produção

Princípio de funcionamento:

A energia ultrassônica é transmitida às superfícies de contato termoplásticas do filtro, produzindo vibrações de alta frequência que geram calor localizado na área de soldagem. O plástico derrete quase instantaneamente e é fundido sob pressão. Após a vibração ultrassônica parar, a pressão é mantida brevemente para permitir que a junta se solidifique, resultando em uma ligação molecular durável com resistência de soldagem próxima ao material original.

Processo de produção:

1. Carregamento: Coloque o filtro na guia de alimentação com a junta voltada para cima. Se for necessária fita de vedação, posicione-a entre as superfícies de junta. Alinhe o centro do filtro com o bloco guia e insira a seguinte prega nos trilhos guia superior e inferior.
2. Alimentação: Empurre o filtro suavemente para frente até que o sensor de posicionamento infravermelho detecte sua chegada.
3. Posicionamento: O servo motor aciona o parafuso esférico enquanto o cilindro de posicionamento se retrai, movendo com precisão o filtro entre as duas cabeças de soldagem.
4. Soldagem ultrassônica: Os cilindros pneumáticos pressionam ambas as pontas ultrassônicas simultaneamente nas bordas do filtro para completar o processo de soldagem.
5. Descarga: O próximo filtro avança o filtro finalizado anterior, que sai pela guia de descarga.
6. Produção Contínua: O ciclo se repete automaticamente para operação ininterrupta.

Principais recursos

1. Soldagem ultrassônica sem adesivos:O plástico é ligado por energia ultrassônica em vez de cola quente, proporcionando um processo ecologicamente correto e resistência de soldagem próxima ao material de base.
2. Controle PLC totalmente automático:A alimentação, o posicionamento, a soldagem e a descarga são concluídos automaticamente, reduzindo o trabalho manual e mantendo uma taxa de produção de 4 peças por minuto.
3. Posicionamento servo de alta precisão:Um parafuso esférico servoacionado posiciona cada filtro com precisão, garantindo qualidade de soldagem consistente e resultados repetíveis.
4. Soldagem simultânea de dois lados:Duas buzinas de soldagem ultrassônica operam ao mesmo tempo, completando ambas as vedações laterais em um único ciclo para maior produtividade.
5. Dispositivo opcional de alimentação de fita:A unidade de alimentação de fita pode ser instalada ou omitida de acordo com o processo de fabricação do cliente, sem afetar o desempenho da soldagem.
6. Guia de alimentação ajustável:A folga do trilho guia pode ser facilmente ajustada usando o botão de controle e o bloco guia, permitindo que a máquina processe filtros de diferentes espessuras.
7. Operação com tela sensível ao toque:O PLC e a interface touchscreen simplificam a configuração de parâmetros e fornecem informações operacionais e sobre o status da máquina em tempo real.
8. Projeto de segurança certificado pela CE:Vários modelos estão em conformidade com os padrões CE e incluem proteção contra parada de emergência, proteções de segurança e aterramento confiável para operação segura.

Parâmetros Técnicos

Precauções de instalação

1. Instale a máquina em um piso plano, limpo e bem ventilado, longe de calor excessivo e poeira.
2. Deixe pelo menos 1,5 metros de espaço livre na frente e atrás e 1 metro em ambos os lados.
3. Utilize uma empilhadeira com capacidade mínima de elevação de 1 tonelada para transporte.
4. Fixe a máquina firmemente e certifique-se de que esteja devidamente nivelada.
5. Conecte a uma fonte de alimentação dedicada de 380 V/50 Hz com aterramento adequado.
6. Fornece um suprimento de ar comprimido estável de 0,6 MPa.
7. Antes da operação, inspecione o cabo de alimentação, o botão de parada de emergência e as portas de proteção.

Perguntas frequentes

Q1: O que devo fazer se a solda estiver queimada ou não for forte o suficiente?

R: A potência ultrassônica pode não ser adequada para o material do filtro atual. Ajuste a potência de soldagem através da tela sensível ao toque ou gerador ultrassônico de acordo com o material do filtro, como PP ou tecido não tecido.

Q2: A unidade de alimentação de fita é obrigatória?

R: Não. A unidade de alimentação de fita é opcional. Se o seu processo de produção não necessita de fita dentro da junta, ela pode ser removida sem afetar a função de soldagem ultrassônica.

Q3: A máquina pode processar filtros com diferentes espessuras?

R: Sim. A folga da guia de alimentação pode ser ajustada pelo botão de ajuste da folga e pelo bloco guia, permitindo que a máquina acomode várias espessuras de filtro.

Q4: Quão forte é a solda ultrassônica?

R: A soldagem ultrassônica religa a estrutura molecular plástica na junta, produzindo uma resistência de solda próxima à do material original e significativamente mais forte do que a ligação adesiva de fusão a quente convencional.

Informações de compra

A máquina de solda ultrassônica de elemento filtrante Full-Auto foi projetada para vedação lateral ultrassônica de alto volume de filtros de ar de cabine. Oferecemos serviços de soldagem de amostras grátis - basta enviar suas amostras de filtro e realizaremos uma soldagem de teste antes de devolvê-las para avaliação.

Pedidos de volume são elegíveis para preços preferenciais e os cronogramas de entrega podem ser confirmados com nossa equipe de vendas. Também estão disponíveis máquinas personalizadas com diferentes alturas de trabalho ou requisitos especiais de soldagem. Cada máquina é fornecida com manuais de operação em chinês e inglês, esquemas elétricos e uma lista de peças pneumáticas.

Como fabricante profissional e exportador de equipamentos de soldagem de filtros, a Pulan oferece preços direto da fábrica, garantia de um ano e suporte de peças sobressalentes de longo prazo, incluindo buzinas de soldagem ultrassônica e componentes de vedação pneumática. Contate-nos hoje para um orçamento ou marque uma visita à nossa fábrica.
