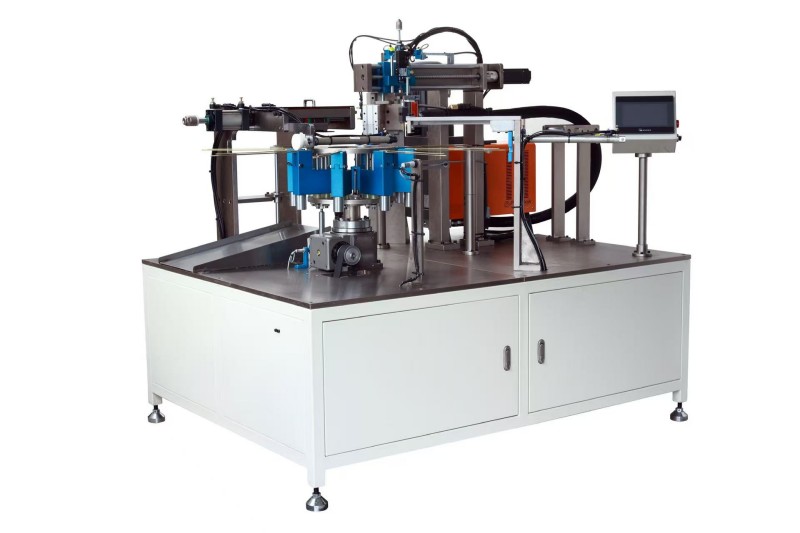

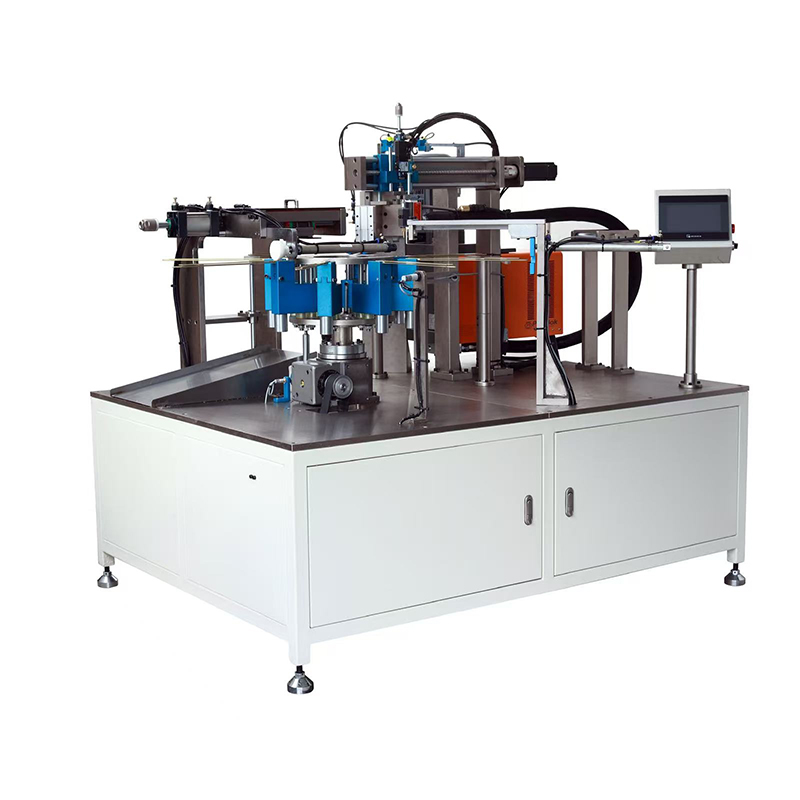

Compre máquina adesiva automática rotativa tipo hot melt de qualidade da fábrica Pulan na China. A máquina adota uma estrutura rotativa de 8 estações, equipada com monitoramento infravermelho duplo, placas guia superior e inferior para evitar quedas e controladores de velocidade independentes. Fornece forte desempenho de colagem e juntas planas. Como fabricante profissional de máquina de colagem de elementos filtrantes, oferecemos fornecimento direto da fábrica e serviços de personalização. Bem-vindo ao fazer pedidos em grandes quantidades.
A máquina adesiva de fusão a quente tipo rotativa automática é um equipamento automatizado projetado para colagem de adesivo de fusão a quente de juntas de elementos de filtro e conexões finais.
Consiste em três partes principais: sistema de cabeçote dispensador de cola, sistema de transporte e máquina de adesivo hot melt.
Através do monitoramento infravermelho, a máquina completa automaticamente a alimentação, posicionamento, distribuição de cola, prensagem e saída do elemento filtrante. Duas correias síncronas são usadas para completar a prensagem/fixação e o transporte do produto acabado, apresentando uma estrutura compacta, forte resistência de ligação e superfície de junta lisa.
Este equipamento é adequado para colagem de produção em massa de três filtros automotivos e elementos filtrantes hidráulicos. É uma alternativa eficiente à aplicação manual de cola, melhorando a consistência da produção e a qualidade da colagem.
A máquina adesiva automática rotativa tipo hot melt é usada principalmente para colagem de adesivo hot melt de juntas de elementos filtrantes, incluindo:
Filtros de óleo
Filtros de combustível
Filtros de ar
Elementos filtrantes hidráulicos
| Componente | Descrição |
| Sistema de cabeça dispensadora de cola | Derrete o adesivo hot melt em alta temperatura e distribui uma quantidade controlada nas juntas do elemento filtrante |
| Sistema de transporte | Duas correias síncronas fornecem prensagem, fixação e transporte do produto acabado |
| Máquina de adesivo termofusível | Fornece aquecimento e fornecimento de adesivo, potência de aquecimento de 4kW |
| Sistema de monitoramento infravermelho | Sistema de monitoramento duplo com sensor infravermelho do cilindro de posicionamento de entrada e sensor infravermelho da cabeça de cola |
| Painéis de porta superior e inferior + blocos de guia | Quatro painéis de porta e blocos de guia na entrada evitam a queda dos elementos filtrantes |
| Controlador de velocidade | Ajuste independente de velocidade do motor principal e do motor da correia transportadora |
| Caixa Elétrica e Painel de Controle | Inclui interruptor de parada de emergência, contador, botão de ajuste de velocidade, etc. |
Rack de desenrolamento de material e rolos de gravação
Sistema hidráulico (bomba de palhetas, motor hidráulico, válvula borboleta, válvula de alívio)
Formando o eixo principal e a embreagem
Mecanismo de dobramento de borda (ajustado por parafusos)
Rolos de pressão de borda (ajuste do volante)
Unidade rotativa de corte (faca de corte externa + faca de corte interna)
Haste de controle de comprimento e escala de medição
Sistema de controle elétrico (tela sensível ao toque/botões)
Depois que o adesivo hot melt é derretido em alta temperatura, ele é aplicado com precisão na junta do elemento filtrante através da cabeça dispensadora de cola.
Em seguida, duas correias síncronas pressionam e prendem a junta do elemento filtrante para obter uma ligação forte. Ao mesmo tempo, as correias síncronas transportam o elemento filtrante acabado para fora da máquina.
| Etapa | Operação |
| Preparação de Carregamento | Coloque a junta do elemento do filtro para cima, insira-a suavemente no espaço entre os painéis esquerdo e direito da porta e alinhe o centro da junta com o bloco guia |
| Alimentação manual | Empurre o elemento do filtro para dentro suavemente. O sensor infravermelho do cilindro de posicionamento detecta o elemento filtrante |
| Liberação de posição | O cilindro de posicionamento se retrai, permitindo que o elemento filtrante entre na estação de distribuição de cola |
| Dispensação automática de cola | Quando o sensor infravermelho da cabeça de cola detecta a posição do elemento filtrante, a válvula solenóide da cabeça de cola abre e começa a dispensar |
| Prensagem e transporte | As correias síncronas movem o elemento filtrante para fora enquanto pressionam e unem a junta |
| Transporte Intermitente | As correias síncronas transportam produtos de forma intermitente até que uma determinada quantidade seja atingida e, em seguida, os produtos caem na correia transportadora plana |
| Saída do produto acabado | A correia transportadora plana transporta os elementos filtrantes acabados para fora da máquina |
1. Produção contínua rotativa totalmente automática
A máquina completa automaticamente a alimentação, posicionamento, distribuição de cola, prensagem e saída do elemento filtrante em um processo sem intervenção manual. O ritmo de produção estável atinge aproximadamente 15 unidades/min.
2. Monitoramento infravermelho duplo, preciso e confiável
O sensor infravermelho do cilindro de posicionamento de entrada e o sensor infravermelho do cabeçote dispensador de cola garantem que a máquina só funcione depois que o elemento do filtro estiver posicionado corretamente, evitando falta de cola ou colagem vazia.
3. Prensagem e transporte síncrono integrado de correia
Duas correias síncronas realizam a prensagem/fixação e o transporte do produto acabado, reduzindo o manuseio intermediário e melhorando a eficiência da produção.
4. Volume de distribuição de cola ajustável
Cada cabeça dispensadora de cola está equipada com um parafuso de ajuste independente. Gire no sentido horário para reduzir a saída de cola e no sentido anti-horário para aumentar a saída de cola, adaptando-se às diferentes especificações do filtro.
5. Altura e posição ajustáveis da cabeça de cola
Através de volantes e parafusos de ajuste, a altura da cabeça de cola e a posição horizontal podem ser ajustadas rapidamente para diferentes tamanhos de juntas de elementos filtrantes.
6. Fácil ajuste síncrono da tensão da correia
Os volantes em ambos os lados da máquina permitem o ajuste independente da tensão síncrona da correia, garantindo uma força de pressão uniforme e uma ligação forte.
7. Painéis de porta superior e inferior com blocos de guia evitam quedas
A entrada é equipada com quatro painéis de porta e blocos guia para guiar os elementos filtrantes suavemente para dentro da máquina, evitando tombamento ou queda.
8. Controladores de velocidade independentes
Tanto o motor principal quanto o motor do transportador são equipados com controladores de velocidade independentes, permitindo ajustes de acordo com os requisitos de qualidade de colagem e eficiência de produção.
| Parâmetro | Especificação |
| Modelo | PLRZ-250-8 (8 estações) |
| Capacidade de produção | 15 unidades/min |
| Altura máxima do elemento filtrante | ≤ 250 mm |
| Potência do motor principal | 200W |
| Potência do motor do transportador | 200W |
| Potência do motor adesivo hot melt | 0,12 kW |
| Potência de aquecimento do adesivo hot melt | 4 kW |
| Potência total | Aprox. 4,5 kW |
| Fonte de energia | 380V / 50Hz (personalizável) |
| Pressão de fornecimento de ar | 0,6 MPa |
| Dimensões totais (C × L × A) | 1400 × 1100 × 1600 milímetros |
Seleção do local: Instale a máquina em uma área de trabalho adequada ou linha de produção de montagem de filtro com piso plano.
Marcação da linha central: Marque a linha central da instalação de acordo com a posição de colocação da máquina.
Desembalagem e Manuseio: Remova a embalagem e a película protetora contra poeira. Use uma empilhadeira acima de 1 tonelada para colocar a máquina em posição.
Requisito de espaço: Mantenha uma distância de >1 metro das paredes em ambos os lados e >1,5 metros na frente e atrás. Mantenha 0,8~1,2 metros entre máquinas na mesma linha central.
Ajuste de Nível: Calibre o nível da máquina antes da operação.
Conexão de alimentação: Use fonte de alimentação 380V/50Hz. Seção transversal do cabo ≥2,5mm². A máquina deve possuir proteção de aterramento independente.
Conexão de fornecimento de ar: O requisito de pressão de ar é de 0,6 MPa. Um compressor de ar é necessário se não houver fornecimento de ar comprimido disponível.
Verificação de segurança: Verifique as conexões dos cabos, a reinicialização da parada de emergência e as tampas protetoras antes da operação.
Q1: Quais produtos podem ser colados com máquina adesiva de fusão a quente do tipo rotativo automático PLRZ-250-8?
R: É adequado para colagem de adesivo hot melt de três filtros automotivos (filtros de óleo, filtros de combustível, filtros de ar) e juntas de elementos de filtro hidráulicos.
Q2: Quais são os principais componentes da máquina?
R: A máquina consiste principalmente em sistema de cabeçote dispensador de cola, sistema de transporte de correia síncrona, máquina de adesivo hot melt, sistema de monitoramento infravermelho, painéis de porta superior/inferior, blocos de guia, controladores de velocidade e caixa de controle elétrico.
Q3: Qual é a altura máxima do elemento filtrante?
R: O modelo padrão suporta elementos filtrantes com altura máxima de ≤250 mm. Elementos de filtro superiores podem ser personalizados.
Q4: Por que a ligação não é forte? Como isso pode ser resolvido?
R: Os motivos comuns incluem:
① Quantidade de cola muito baixa → Aumente a produção de cola.
② Velocidade de transporte muito rápida → Reduza a velocidade do motor principal.
③ Correia síncrona muito frouxa → Ajuste a tensão da correia.
Métodos de ajuste detalhados são fornecidos no manual.
Q5: Quanto tempo a máquina de adesivo hot melt precisa para pré-aquecer?
R: Aproximadamente 15~20 minutos para atingir a temperatura definida (normalmente 150~180°C dependendo do tipo de adesivo). Recomenda-se iniciar o aquecimento antes de cada turno de produção.
Q6: O que devo fazer se o elemento do filtro ficar preso ou cair?
R: Verifique se os painéis da porta de entrada estão deformados, se o bloco guia está alinhado e se as correias síncronas estão muito soltas. Ajuste de acordo com o manual de operação.
Q7: A máquina é difícil de operar?
R: Não. A máquina utiliza um sistema de monitoramento automático com detecção infravermelha. Os operadores só precisam inserir e empurrar levemente o elemento do filtro, e a máquina completa a ligação e a saída automaticamente.
Q8: Quais funções de proteção de segurança a máquina possui?
R: É equipado com botão de parada de emergência, intertravamento da tampa protetora e proteção de aterramento. A manutenção deve ser realizada após o desligamento de acordo com os requisitos de segurança.
Q9: Qual é o período de garantia?
R: Toda a máquina tem garantia de 12 meses a partir do envio. Peças de desgaste, como correias síncronas, interruptores infravermelhos e tubos de aquecimento, têm garantia de 6 meses.
Q10: Ele pode unir diferentes formatos de juntas de elementos filtrantes?
R: O projeto padrão suporta juntas retangulares e trapezoidais comuns. Para formas especiais, amostras podem ser fornecidas para design personalizado de cabeça de cola.
Esta máquina é uma máquina adesiva de fusão a quente tipo rotativa automática, adequada para produção de colagem de juntas de elementos filtrantes em grande escala.
Testes de amostra grátis estão disponíveis (envie seus elementos de filtro, realizaremos uma ligação experimental e devolveremos amostras para inspeção).
Pedidos em grandes quantidades são elegíveis para descontos. Entre em contato com o setor de vendas para saber o prazo de entrega.
A personalização está disponível para alturas de filtro maiores, diferentes números de estações ou requisitos especiais de energia.
Manuais em chinês + inglês, diagramas elétricos e listas de componentes pneumáticos são fornecidos com a máquina.
