Pulan é um dos principais fabricantes, fornecedores e exportadores da China Máquina de pregas de materiais compostos totalmente automática. A máquina possui carregamento pneumático para reduzir a intensidade do trabalho, enquanto a interface touchscreen bilíngue chinês-inglês suporta configurações digitais de altura de pregas e armazenamento de parâmetros. Como fornecedor direto da fábrica, oferecemos preços direto da fábrica, garantia de um ano, testes de amostras grátis, suporte de longo prazo para peças de reposição e soluções personalizadas para pedidos em grandes quantidades.

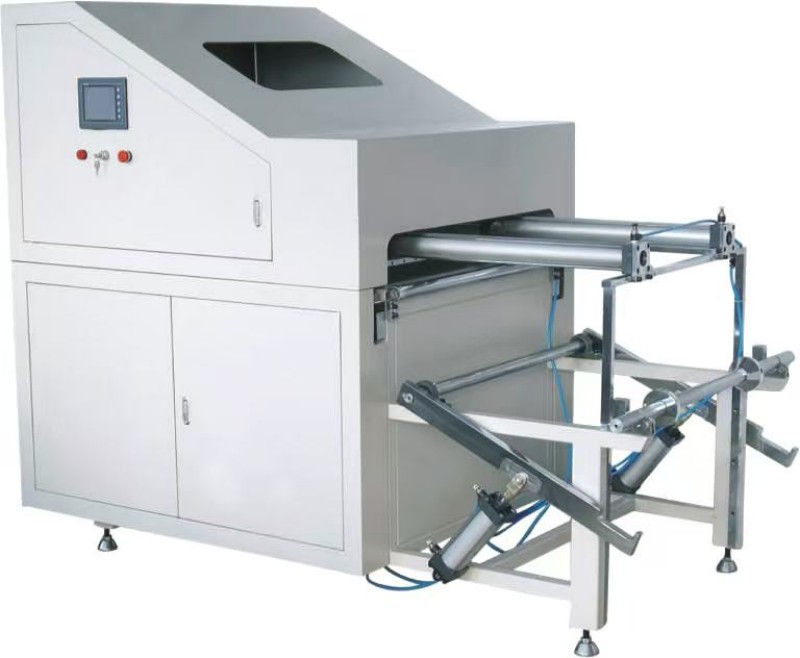

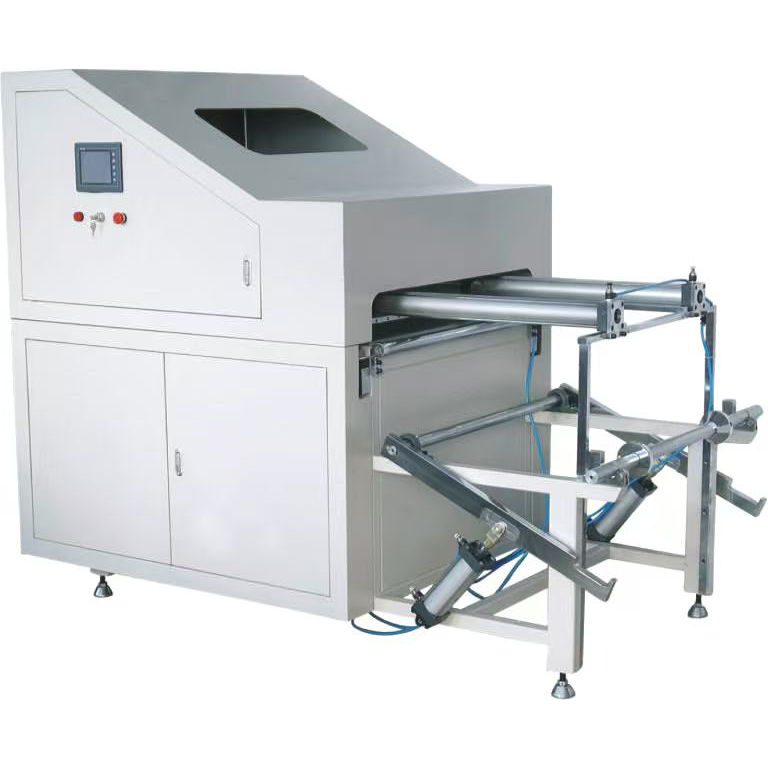

A máquina de pregas de materiais compostos totalmente automática é um sistema de pregas automatizado que forma meios filtrantes compostos comprimindo o material entre as lâminas de pregas dianteiras e traseiras. A máquina consiste em um sistema de carregamento pneumático, um rack de desenrolamento, um conjunto de lâmina frontal e um conjunto de lâmina traseira.
Durante a operação, a lâmina traseira segura um lado do meio filtrante enquanto a lâmina frontal desce e empurra o material em direção à lâmina traseira. A ação de compressão cria pregas na altura predefinida. Esta máquina é ideal para produção em massa de meios filtrantes compostos de pregas grandes usados em aplicações de filtração grossa e média eficiência.
A máquina foi especialmente projetada para laminação:
Malha de arame usada em filtros de ar de eficiência grossa e média
Meio filtrante não tecido usado em filtros de ar de eficiência grossa e média
Sistema de carregamento pneumático: Cilindro de carregamento, braço oscilante de carregamento, eixo de papel e suporte de cone
Rack de desenrolamento: assentos de rolamento e rolos tensores
Conjunto da Lâmina Frontal: Lâmina frontal, cilindro de impulso da lâmina frontal e cilindro de elevação
Conjunto da Lâmina Traseira: Lâmina traseira, cilindro de elevação e hastes guia
Sistema de controle: tela sensível ao toque chinês-inglês, botão de parada de emergência e botão liga / desliga
Componentes Auxiliares: Unidade de preparação de ar, válvulas solenóides e controlador de velocidade
Interruptor de alimentação principal
A lâmina traseira pressiona um lado do meio filtrante composto enquanto a lâmina frontal desce sobre o material. O cilindro da lâmina dianteira então direciona a lâmina dianteira em direção à lâmina traseira. Sob a força de compressão gerada entre as duas lâminas, o meio filtrante é pregueado até a altura predefinida.
Carregamento de materiais
Insira o eixo através do rolo de meio filtrante e fixe-o com os suportes de cone.
O cilindro de carregamento aciona o braço oscilante para colocar o eixo nos suportes do rolamento.
Rosqueamento de materiais
Puxe a borda principal do meio filtrante para cima através dos rolos tensores e posicione-a abaixo da lâmina traseira.
Fixação de materiais
O cilindro da lâmina traseira abaixa a lâmina traseira para segurar o material.
O cilindro de elevação da lâmina frontal abaixa a lâmina frontal sobre a mídia.
Plissado
O cilindro de impulso da lâmina frontal move a lâmina dianteira em direção à lâmina traseira.
O material compósito é comprimido na altura predefinida da prega.
Ciclo de Retorno
A lâmina frontal retrai e levanta.
A lâmina traseira sobe para completar um ciclo de pregas.
Produção Contínua
O meio filtrante avança automaticamente para o próximo ciclo de pregas.
1. Pregas de compressão da lâmina frontal e traseira para grandes alturas de pregas
A máquina de pregas de materiais compostos totalmente automática suporta alturas de pregas de 20 mm a 300 mm. A tela sensível ao toque ajusta automaticamente o curso da lâmina de acordo com a altura predefinida da prega, tornando-a ideal para a produção de meios filtrantes com pregas grandes.
2. Sistema de carregamento pneumático
O braço de carregamento pneumático coloca automaticamente rolos pesados de meio filtrante no rack de desenrolamento, reduzindo significativamente o trabalho manual.
3. Altura precisa da prega e extremidades lisas da prega
As configurações digitais de altura das pregas permitem que o sistema corresponda automaticamente ao deslocamento do cilindro, garantindo dimensões consistentes das pregas e bordas suaves das pregas.
4. Projeto Mecatrônico Compacto
Com dimensões de 2.030 × 1.120 × 1.620 mm, a máquina apresenta um tamanho compacto, mantendo um alto nível de automação.
5. Interface de tela sensível ao toque amigável
A tela sensível ao toque bilíngue suporta configurações de altura de pregas, ajustes de parâmetros de atraso, monitoramento de produção, armazenamento de receitas e contagem de produção.
6. Sistema de controle pneumático confiável
Equipado com unidades de preparação de ar, válvulas solenóides, reguladores de pressão e cilindros pneumáticos para operação estável e confiável.
7. Ampla compatibilidade de materiais
Adequado para vários meios de filtro compostos, incluindo:
Tecido não tecido + compósitos de malha de arame
Tecido não tecido + compósitos de carvão ativado
Outros meios filtrantes grossos e de média eficiência
Diâmetro máximo do rolo de material: 600 mm
Largura máxima do produto: 700 mm
8. Fácil manutenção
A manutenção de rotina envolve a limpeza de detritos, lubrificação de correntes e peças móveis e verificação periódica de fixadores e vedações de cilindros.
| Parâmetro | Especificação |
| Modelo | PLZD-700 |
| Capacidade de produção | 3m/min |
| Altura da dobra do produto | 20 – 300 mm (ajustável) |
| Largura do produto | ≤ 700 mm |
| Diâmetro do rolo de material | ≤ 600 mm |
| Potência do motor | 0,75 kW |
| Pressão de fornecimento de ar | 0,6 MPa |
| Fonte de energia | 220V/50Hz |
| Dimensões totais (C × L × A) | 2030 × 1120 × 1620 mm |
Instale a máquina de pregas de materiais compostos totalmente automática em um piso nivelado, limpo e bem ventilado, longe de poeira e calor excessivos.
Mantenha pelo menos 1 metro de espaço livre no lado direito e 1,5 metros na frente, atrás e nos lados esquerdo.
Utilize uma empilhadeira com capacidade mínima de elevação de 1 tonelada para transporte.
Proteja a máquina e garanta o nivelamento adequado.
Conecte a uma fonte de alimentação dedicada de 220 V/50 Hz com aterramento adequado.
Fornece ar comprimido a 0,6 MPa.
Antes da operação, inspecione os cabos, botões de parada de emergência e proteções de segurança.
Q1: O que devo fazer se a altura real da prega não corresponder à configuração?
R: Verifique a configuração da altura da prega na tela sensível ao toque e verifique se o curso do cilindro da lâmina frontal corresponde ao valor configurado. O modo manual pode ser usado para testes. Se persistirem desvios, ajuste o limite de deslocamento do cilindro ou inspecione a estabilidade da pressão do ar.
Q2: Por que o cilindro de carregamento não está funcionando?
R: As possíveis causas incluem:
Válvula solenóide danificada
Cilindro pneumático com defeito
Pressão de ar insuficiente
Fornecimento de ar não conectado
Inspecione e corrija o problema correspondente.
Q3: Por que o meio filtrante se desvia ou produz bordas irregulares?
R: Certifique-se de que o material seja alimentado suavemente entre os rolos tensores e os conjuntos de lâminas. Verifique se as superfícies dianteira e traseira da lâmina permanecem paralelas e sem desgaste. Verifique também o alinhamento do trilho-guia e os dispositivos de centralização.
Q4: Que materiais esta máquina pode processar?
R: A máquina de pregas de materiais compostos totalmente automática é adequada para meios filtrantes compostos usados em filtros de eficiência grossa e média, incluindo:
Tecido não tecido e compósitos de malha de arame
Tecido não tecido e compósitos de carvão ativado
Outros materiais de filtração compostos
É especialmente adequado para produtos com pregas grandes, de 20 mm a 300 mm.
