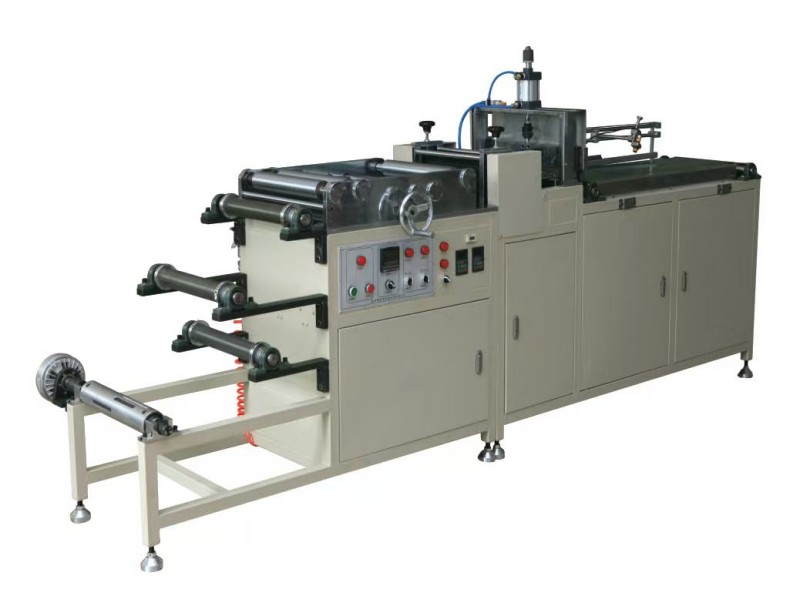

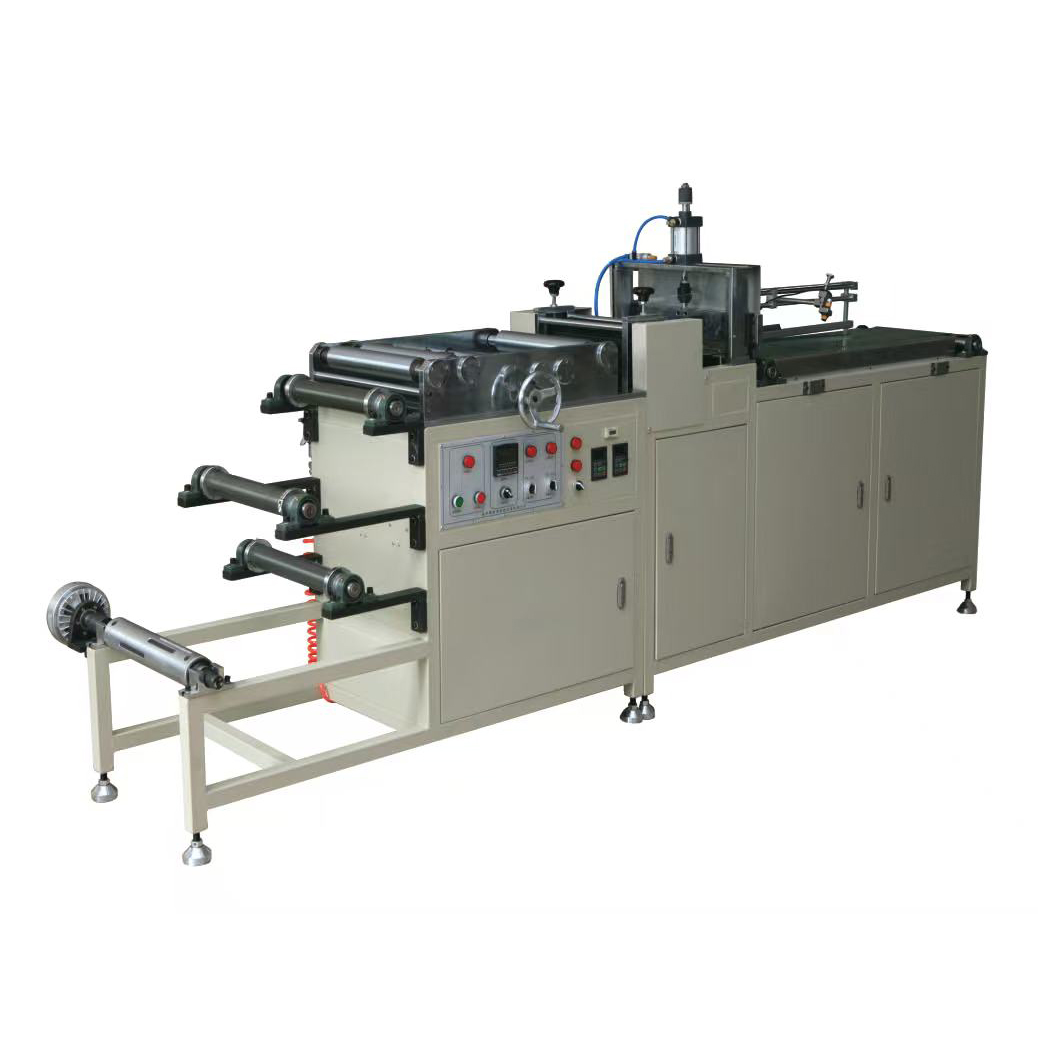

A máquina de corrugação com filtro Hepa separado de qualidade da fábrica Pulan para papel ou alumínio é especialmente projetada para produção de folha de alumínio corrugado (ou papel) em filtros HEPA do tipo separador. Ele integra dobramento automático de bordas, gravação em relevo de corrugado, corte de comprimento fixo e coleta de produtos em uma única máquina. A largura máxima da folha de alumínio é de 350 mm, o diâmetro do rolo ≤1000 mm e a eficiência de produção atinge 20 folhas/min (com comprimento de 500 mm). O sistema de dobramento das bordas do rolo de seis estágios protege as bordas da folha de alumínio contra danos; rolos corrugados de precisão garantem ondulação plana e simétrica; o controle do sensor fotoelétrico permite um comprimento de corte preciso; a coleta automática reduz o manuseio manual.
A máquina ondulada com filtro Hepa separado para papel ou alumínio é uma máquina totalmente automática que processa folha de alumínio ou papel por meio de dobramento de bordas, gravação em relevo de corrugado, corte de comprimento fixo e coleta automática. Consiste em um sistema de alimentação de material, unidade de dobramento de bordas, unidade de ondulação, unidade de corte e unidade de coleta de produto.
A máquina foi projetada para produção em massa de folha de alumínio corrugado usada em filtros HEPA do tipo separador. A altura e o passo da ondulação podem ser personalizados de acordo com as necessidades do cliente. A superfície de corte é lisa e limpa, sem rebarbas.
Formação de ondulação de folha de alumínio ou papel utilizado em filtros tipo separador HEPA.
Unidade de alimentação de material:
Inclui eixo de alimentação, suportes de cone, rolos tensores e anéis de posicionamento.
Unidade dobrável de borda:
Equipado com rolos de seis estágios e modelos de dobramento de borda substituíveis para formar bordas de folha de alumínio.
Unidade de papelão ondulado:
Inclui rolos corrugados superiores e inferiores, volante de ajuste de folga e engrenagens de transmissão.
Unidade de corte:
Inclui lâmina de corte superior, lâmina de corte inferior, cilindro de corte e sensor fotoelétrico.
Unidade de Coleta de Produtos:
Inclui cilindro coletor, mecanismo de empurrar e sistema de controle fotoelétrico.
Componentes Auxiliares:
Controlador de velocidade do motor, unidade tripla pneumática, interruptor de parada de emergência e tampa de proteção de segurança.
A folha de alumínio passa por rolos de seis estágios para dobrar gradualmente as bordas e, em seguida, entra nos rolos corrugados superiores e inferiores para formar uma ondulação uniforme. O sensor fotoelétrico detecta o comprimento de alimentação e ativa automaticamente a lâmina de corte. Finalmente, o sistema de coleta organiza e coleta automaticamente as chapas onduladas acabadas.
Carregamento de materiais:
Instale o rolo de papel alumínio no eixo de alimentação e fixe-o com suportes de cone.
Alimentação de materiais:
Passe a folha de alumínio pelos rolos tensores e ajuste os anéis de posicionamento de acordo com a largura do material para evitar desvios.
Dobragem de borda:
A folha de alumínio passa por rolos de seis estágios. Substitua o modelo de dobragem de acordo com a largura necessária da borda e ajuste os rolos para formar a borda.
Formação de ondulação:
A folha de alumínio dobrada entra nos rolos corrugados. Ajuste a folga do rolo para criar a altura e o passo da ondulação necessários.
Corte:
O sensor fotoelétrico detecta o comprimento predefinido e ativa automaticamente o mecanismo de corte.
Coleção:
As chapas onduladas acabadas são automaticamente empurradas e empilhadas pelo sistema de coleta.
1. A dobra automática das bordas protege as bordas da folha de alumínio
O sistema de rolos de seis estágios forma gradualmente a borda, combinado com modelos dobráveis substituíveis, garantindo que a borda da folha de alumínio permaneça estável e com menor probabilidade de ser danificada durante a montagem do filtro.
2. Formação de corrugação plana e simétrica
Os rolos corrugados superiores e inferiores de precisão criam uma ondulação uniforme e simétrica. A ondulação formada tem boa estabilidade e não é fácil de deformar.
3. Controle de corte fotoelétrico para comprimento preciso
O sensor fotoelétrico detecta o comprimento de alimentação da folha de alumínio e aciona automaticamente o corte ao atingir o valor predefinido. A superfície de corte é lisa e sem rebarbas.
4. Coleta automática de produtos
As chapas onduladas acabadas são automaticamente empurradas e empilhadas pelo sistema de coleta, reduzindo a necessidade de mão de obra e melhorando a eficiência da produção.
5. Especificações de corrugação personalizadas
Os rolos corrugados podem ser personalizados de acordo com os requisitos do cliente quanto à altura e passo da corrugação, atendendo a diferentes requisitos de separador de filtros HEPA.
6. Ajuste de velocidade contínuo
O controlador de velocidade do motor permite um ajuste flexível da velocidade de produção, adequado para diferentes materiais e espessuras, incluindo papel e folha de alumínio.
7. Substituição rápida de modelos de dobramento de borda
O modelo dobrável pode ser substituído rapidamente afrouxando os parafusos de fixação, tornando o ajuste conveniente para diferentes larguras de borda.
8. Folga ajustável da lâmina de corte e fácil manutenção
A folga superior e inferior da lâmina de corte pode ser ajustada com precisão através de parafusos de ajuste, permitindo uma correção rápida quando a qualidade do corte precisa de melhoria.
| Parâmetro | Especificação |
| Modelo | PLWL-350 |
| Velocidade operacional | Ajustável continuamente |
| Largura máxima de passagem da folha de alumínio | 350 milímetros |
| Largura máxima do produto | 300 milímetros |
| Diâmetro máximo do rolo de folha de alumínio | 1000 milímetros |
| Altura da dobra do produto e passo da onda | Personalizado de acordo com as necessidades do cliente (são necessários rolos corrugados especiais) |
| Eficiência de Produção | 20 folhas/min (com comprimento de produto de 500 mm) |
| Potência do motor | 0,75 kW |
| Pressão de fornecimento de ar | 0,6 MPa |
| Fonte de energia | 380V/50Hz |
| Dimensões totais (C × L × A) | 3653 × 985 × 1545 milímetros |
Instale a Corrugadora com Filtro Hepa Separado para Papel ou Alumínio em piso plano, limpo e bem ventilado, evitando ambientes com altas temperaturas e poeira.
Mantenha uma distância ≥1 metro das paredes traseira e lateral direita e ≥1,5 metros da parte frontal e lateral esquerda.
Utilize empilhadeira acima de 1 tonelada para transporte.
Fixe a máquina e ajuste o nível horizontal.
Conecte a fonte de alimentação 380V/50Hz com aterramento independente.
Conecte o fornecimento de ar comprimido a 0,6 MPa.
Verifique os cabos, o botão de parada de emergência e a tampa de segurança antes da operação.
Q1: O que devo fazer se a ondulação ficar irregular ou em forma de escada?
R: O principal motivo é que os dentes do rolo corrugado superior não estão alinhados com as ranhuras do rolo inferior. Afrouxe os parafusos de fixação da engrenagem de transmissão do rolo inferior, ajuste a posição do rolo superior até que os dentes e as ranhuras se alinhem corretamente e, em seguida, aperte os parafusos.
Q2: Por que a superfície de corte é irregular ou incapaz de cortar?
R: Possíveis razões:
① A lâmina de corte está gasta ou danificada → afie ou substitua a lâmina.
② A folga entre as lâminas de corte superior e inferior é muito grande → ajuste o parafuso de pressão da lâmina inferior até que a folga seja adequada e a lâmina superior se mova suavemente.
Q3: O que devo fazer se a folha de alumínio for danificada durante a ondulação?
UM:
① Aumente adequadamente a folga entre os rolos corrugados superiores e inferiores.
② Use folha de alumínio de alta qualidade.
Q4: Como posso ajustar o comprimento de corte?
A: Mova a posição do sensor fotoelétrico para cima ou para baixo. Quando o sensor detecta a borda da folha de alumínio, ele aciona a ação de corte. Desligue a energia ou pressione a parada de emergência antes do ajuste para evitar movimentos acidentais da lâmina.
Esta máquina é uma máquina formadora de papelão ondulado de folha de alumínio tipo separador HEPA, adequada para produção em massa de folha de alumínio ou papelão ondulado.
Testes de amostra grátis estão disponíveis (envie sua folha de alumínio ou material de papel, e podemos testar a ondulação e enviar amostras de volta para avaliação).
Pedidos em grandes quantidades podem desfrutar de descontos. Entre em contato com nossa equipe de vendas para saber o prazo de entrega.
Estão disponíveis rolos corrugados personalizados com diferentes alturas e passos de dobra, bem como larguras de trabalho mais amplas (>350 mm).
Manuais em inglês e chinês, diagramas elétricos e listas de peças sobressalentes pneumáticas são fornecidos com a máquina.
Como exportador profissional de equipamentos formadores de corrugado, a Pulan oferece preço direto da fábrica, garantia de 12 meses e fornecimento de peças sobressalentes de longo prazo, incluindo rolos corrugados, lâminas de corte e rolos dobráveis de borda. Bem-vindo para solicitar um orçamento ou visitar nossa fábrica.
