Como fabricante profissional na China, a Pulan fornece linha de produção de mini pregas com filtro Hepa totalmente automático de alto desempenho com tecnologia de servo acionamento. A altura da prega pode ser ajustada continuamente sem substituir os rolos. Equipada com facas de corte importadas, controle adesivo de válvula solenóide independente e sistema de transporte estável, a máquina garante dimensões precisas do produto e qualidade de pregas consistente.
Como um fabricante experiente de máquina de pregas de filtro, oferecemos preços direto da fábrica, serviços de personalização e soluções para pedidos em grandes quantidades.

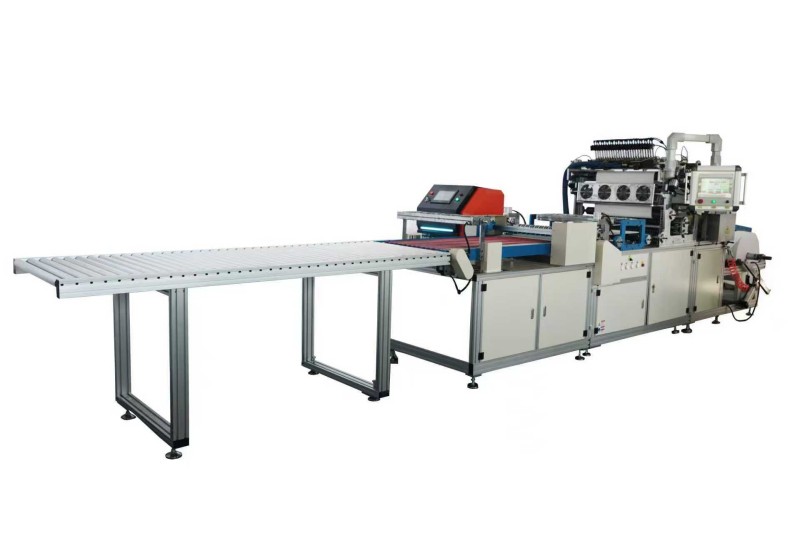

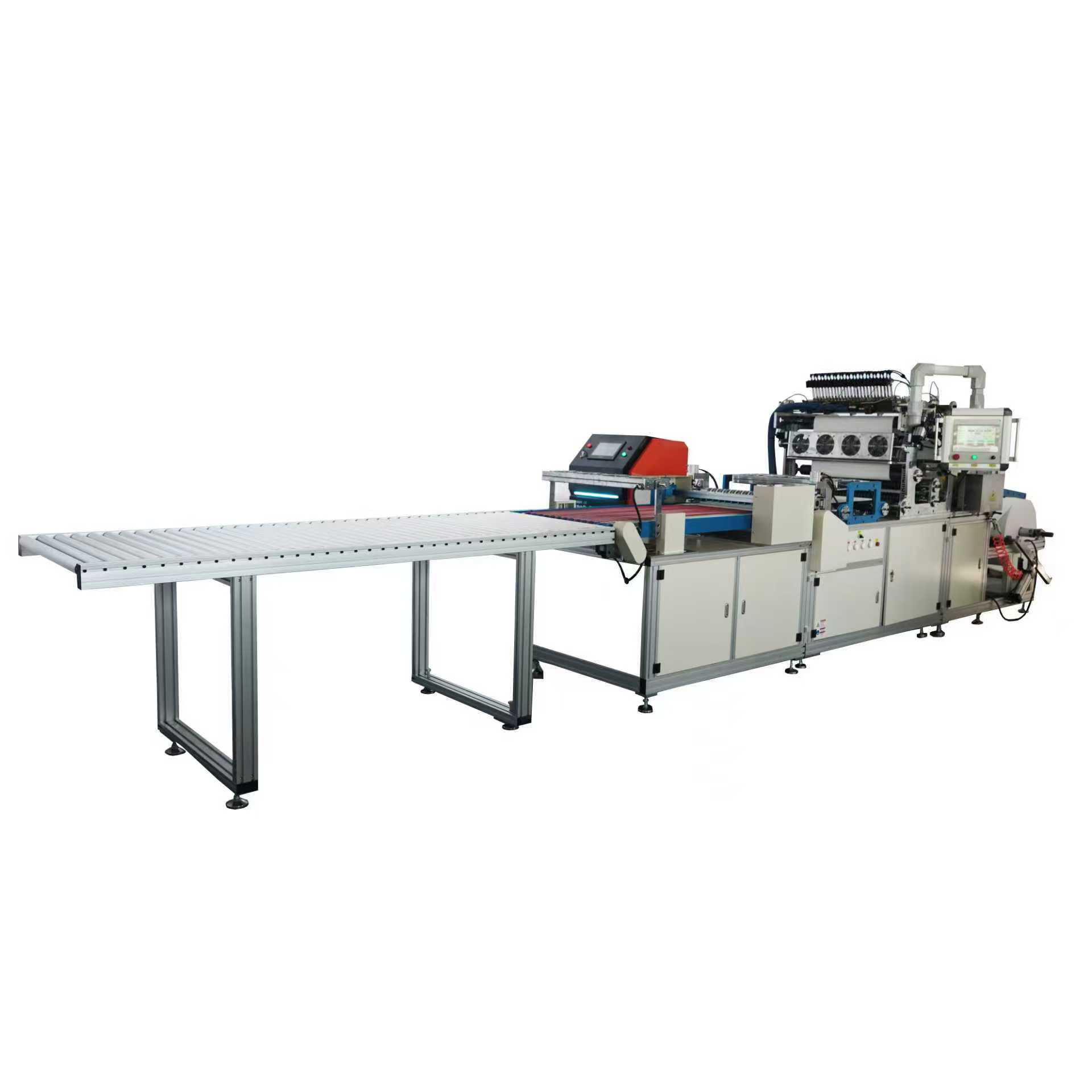

A linha de produção de mini pregas com filtro Hepa Full-Auto é uma linha de produção automática projetada para pregas e revestimento adesivo de materiais filtrantes, como meios de fibra de vidro.
A máquina usa rolos de vinco controlados por servo para criar linhas de dobra precisas. A altura da prega é controlada ajustando a relação de velocidade entre o rolo de tração e o rolo de vinco, permitindo um ajuste contínuo sem troca de rolos.
A linha completa é composta por:
Sistema de carregamento automático
Sistema de controle de tensão constante
Sistema de rolos de vinco
Sistema de corte
Sistema de revestimento adesivo
Sistema de refrigeração
Sistema de formação de pregas
Sistema de transporte
Unidade de adesivo hot melt
É amplamente utilizado para produção em massa de elementos filtrantes HEPA/ULPA sem separador.
A linha de produção de mini pregas com filtro Hepa Full-Auto é usada principalmente para:
Meio filtrante de fibra de vidro para filtros HEPA sem separador
Materiais filtrantes de fibra sintética adequados para estruturas de filtros mini-plissados
1. Sistema de carregamento automático
Inclui:
Eixo de expansão de ar
Braço oscilante
Interruptor de pé
O mecanismo de carregamento pneumático reduz a operação manual e melhora a eficiência da produção.
2. Sistema de controle de tensão constante
Consiste em:
Freio a pó magnético
Controlador automático de tensão
Ele mantém a tensão estável do material durante a alimentação, evitando que o meio filtrante se solte, caia ou quebre.
3. Sistema de rolo de vincagem
Os rolos de vincagem superior e inferior pressionam as linhas de dobra no material do filtro.
A altura da prega é controlada pelo ajuste da relação de velocidade do servo motor.
4. Sistema de corte
Equipado com facas de corte importadas.
O amplo material do filtro pode ser dividido em múltiplas seções, mantendo cada seção conectada, garantindo bordas suaves e dimensionamento preciso.
5. Sistema de revestimento adesivo
Utiliza tecnologia de revestimento adesivo hot melt.
Cada saída de adesivo é controlada por uma válvula solenóide independente, permitindo ajuste preciso da saída de cola.
6. Sistema de resfriamento
O ventilador de resfriamento acelera a solidificação do adesivo hot melt e melhora a estabilidade do produto.
7. Sistema de formação de pregas
As placas de pregas superior e inferior formam o material do filtro em pregas em forma de onda.
A posição de formação pode ser ajustada de acordo com diferentes alturas de pregas.
8. Sistema de transporte
Uma correia transportadora longa permite resfriamento suficiente e tempo de cura do adesivo antes do corte ou processamento posterior.
9. Máquina de adesivo termofusível
Fornece aquecimento e fornecimento contínuo de adesivo para o processo de produção.
A máquina usa rolos de vinco para criar linhas de dobra no meio filtrante.
O sistema servo controla a relação de velocidade entre o rolo de tração e o rolo de vincagem, conseguindo um ajuste preciso e contínuo da altura das pregas.
O freio de pó magnético e o controlador de tensão mantêm a tensão constante do material.
O adesivo hot melt é aplicado através de válvulas solenóides independentes e depois resfriado por ventiladores.
Finalmente, o mecanismo de pregas forma o meio filtrante em dobras em forma de onda e o longo transportador garante a cura completa do adesivo.
1. Carregamento de materiais
Instale o rolo de meio filtrante no eixo de expansão de ar.
Pressione o pedal e o braço oscilante pneumático levanta automaticamente o rolo para a posição.
2. Configuração de tensão
Defina o valor da tensão de acordo com a resistência do material do filtro.
3. Alimentação e Vincagem
O material passa pelos rolos tensores e entra nos rolos de vincagem.
O sistema servo controla automaticamente a relação de velocidade de acordo com a altura necessária da prega.
4. Corte
Ajuste a distância da faca de corte de acordo com a largura do produto.
O material é cortado em múltiplas seções sem separação completa.
5. Revestimento adesivo
O meio filtrante entra na unidade de revestimento adesivo.
Cada saída de cola é controlada de forma independente por válvulas solenóides para uma aplicação precisa da cola.
6. Resfriamento e Solidificação
A ventoinha de resfriamento acelera a cura do adesivo.
7. Formação de pregas
A unidade de pregas transforma o material em pregas em forma de onda.
A distância de formação da prega pode ser ajustada de acordo com os requisitos do produto.
8. Saída
O meio filtrante plissado acabado é transferido através do sistema transportador para posterior corte ou montagem.
1. Servo Drive, ajuste contínuo da altura da prega
O sistema servo-controlado ajusta digitalmente a relação de velocidade entre os rolos.
Nenhuma substituição do rolo é necessária ao alterar a altura da prega, melhorando a flexibilidade da produção.
2. Controle adesivo da válvula solenóide independente
Cada saída de cola possui controle independente.
O sistema fornece ajuste preciso da quantidade de adesivo e reduz vazamento de cola ou revestimento irregular.
3. Facas de corte importadas
Lâminas importadas de alta qualidade garantem:
Arestas de corte suaves
Sem rebarbas
Dimensões precisas do produto
4. Controle Automático de Tensão Constante
O freio magnético de pó e o controlador de tensão mantêm a alimentação estável do material.
O meio filtrante é protegido contra tensão excessiva e quebra.
5. Sistema de carregamento automático
A estrutura de carregamento pneumático reduz a intensidade do trabalho e melhora a eficiência do trabalho.
6. Ventilador de resfriamento + sistema de transporte longo
O sistema de resfriamento acelera a cura do adesivo hot melt.
O longo transportador garante uma colagem completa antes do corte.
7. Unidade formadora de pregas ajustável
As placas de pregas superior e inferior podem ser ajustadas através do sistema de controle para atender a diferentes especificações de pregas.
8. Controle de tela de toque bilíngue
O sistema suporta interfaces em chinês e inglês.
Os operadores podem definir facilmente:
Parâmetros de velocidade
Altura da prega
Configurações adesivas
Parâmetros de produção
e armazenar receitas de produção.
| Parâmetro | Especificação |
| Modelo | PLHP-700 |
| Velocidade operacional | Ajustável |
| Largura máxima do produto | 700 milímetros |
| Diâmetro máximo do rolo do material do filtro | 800 milímetros |
| Altura da prega | Ajustável continuamente |
| Eficiência de Produção | 25m/min |
| Potência total | 20 kW |
| Passo da tira adesiva | 25,4mm |
| Número de tiras adesivas | 2 × 25 (50 tiras) |
| Pressão de fornecimento de ar | 0,6 MPa |
| Fonte de energia | 380V/50Hz |
| Dimensão Principal da Máquina | 6980 × 978 × 1535 milímetros |
| Dimensão da unidade adesiva | 420 × 560 × 1525 milímetros |
Q1: Quais materiais esta linha de produção de mini pregas de filtro Hepa totalmente automático pode processar?
É adequado para meios filtrantes de fibra de vidro usados em filtros HEPA sem separador e outros materiais filtrantes sintéticos adequados para estruturas de mini-plissadas.
Q2: Quais sistemas estão incluídos na linha de produção?
A máquina inclui sistemas de carregamento automático, controle de tensão, vinco, corte, revestimento adesivo, resfriamento, formação de pregas, transporte e adesivo hot melt.
Q3: A alteração da altura da prega exige a substituição dos rolos?
Não. A altura da prega é ajustada alterando a relação de velocidade do servo motor entre o rolo de tração e o rolo de vincagem, permitindo ajuste contínuo sem substituição do rolo.
Q4: Como a máquina garante um revestimento adesivo uniforme?
Cada saída de adesivo é controlada de forma independente por uma válvula solenóide, permitindo um controle preciso da quantidade de cola.
Q5: Por que o material do filtro quebra durante a alimentação?
Possíveis razões:
Tensão excessiva do freio → reduza o ajuste da tensão
Má qualidade do material → substitua o meio filtrante
O valor de tensão recomendado é em torno de 0,5 N·m.
Q6: Como resolver bordas irregulares de pregas?
Geralmente causado por alinhamento desigual entre os rolos de vincagem superiores e inferiores.
Ajuste a folga da engrenagem entre os rolos para corrigir o problema.
Q7: Quais proteções de segurança a máquina possui?
A máquina está equipada com:
Botão de parada de emergência
Intertravamento da porta de segurança
Proteção do solo
A manutenção deve ser realizada após o desligamento.
Fornecimento direto da fábrica de Pulan
Requisitos personalizados de altura, largura e produção de pregas aceitos
Testes de amostra gratuitos disponíveis (envie seu meio filtrante para produção experimental)
Manuais completos em inglês e chinês fornecidos
Fornecimento de longo prazo de peças sobressalentes, incluindo facas de corte, componentes de aquecimento e peças pneumáticas
