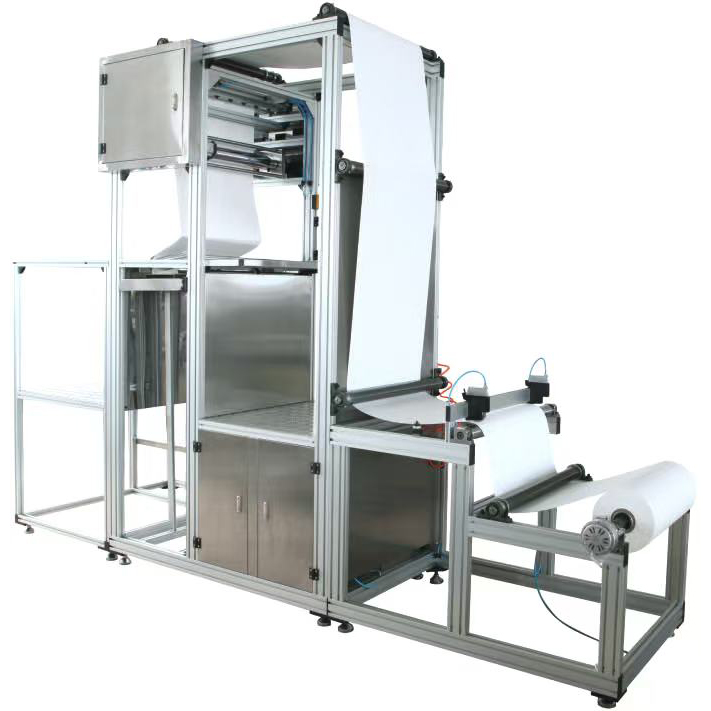

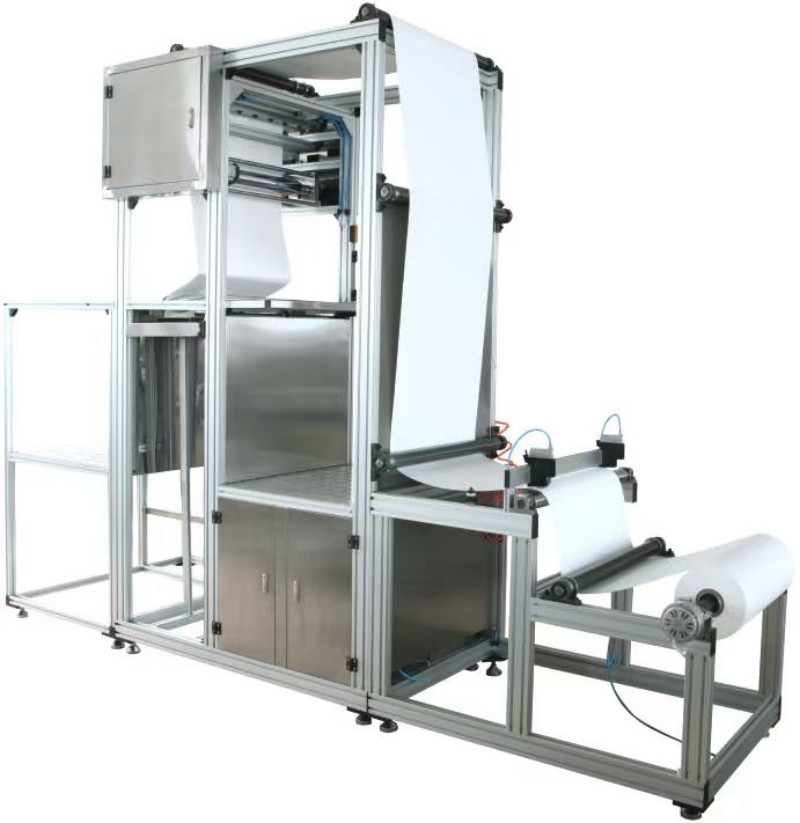

A máquina de plissagem separada de fibra de vidro Hepa de qualidade da fábrica Pulan integra alimentação (freio de pó magnético + eixo de expansão de ar), corte importado, gravação em relevo, rolos de tração de papel e coleta de material em um sistema completo. Ao controlar a diferença de velocidade entre o dispositivo de gravação e os rolos puxadores de papel, a altura da dobra pode ser ajustada continuamente sem trocar os rolos.
Os rolos puxadores de papel e o sistema de captação são acionados por servomotores/motores de passo, proporcionando transmissão estável e alta precisão. A estrutura da máquina adota perfis de liga de alumínio, oferecendo uma bela aparência, estrutura leve e durabilidade.
A máquina suporta larguras de produto de até 650 mm e atinge capacidade de produção de 100 a 110 dobras/min com altura de dobra de 100 mm.
A máquina de plissagem separada de fibra de vidro Hepa é um equipamento de plissagem automático projetado para formar papel de fibra de vidro usado em filtros separadores HEPA.
A máquina consiste em seis partes principais:
Dispositivo de alimentação
Mecanismo de corte
Mecanismo de gravação
Mecanismo de rolo puxador de papel
Gabinete de controle com tela de toque
Dispositivo de coleta de material
A máquina funciona definindo a diferença de tempo entre a operação do dispositivo de gravação e a velocidade do rolo de tração do papel. Isto permite o ajuste contínuo do espaçamento da gravação, conseguindo um ajuste contínuo da altura da dobra sem substituir os rolos.
É adequado para produção em massa de pregas de papel de fibra de vidro. O papel plissado acabado apresenta superfícies finais lisas, dimensões precisas e qualidade de dobra consistente.
Dispositivo de alimentação:
Eixo de expansão de ar (tensionamento de inflação), freio de pó magnético, acoplamento, parafusos de posicionamento
Mecanismo de corte:
Faca de corte importada (pressão pneumática ajustável)
Mecanismo de gravação:
Cilindro de gravação (profundidade ajustável), faca de gravação
Mecanismo de rolo de extração de papel:
Rolos de tração de papel (acionados por servo motor), cilindro de rolo (ajuste de folga)
Dispositivo de coleta de material:
Acionamento por motor de passo, plataforma coletora
Sistema de controle:
Tela sensível ao toque (chinês e inglês), PLC, interruptor de parada de emergência
Componentes Auxiliares:
Unidade dupla pneumática, válvula solenóide, mecanismo de elevação da mesa de trabalho
O dispositivo de gravação se move para cima e para baixo a uma frequência fixa, enquanto os rolos puxadores de papel impulsionam o papel de fibra de vidro para frente a uma velocidade predefinida.
A distância que o papel de fibra de vidro se move entre duas ações de gravação determina a altura da dobra.
Ao ajustar a relação de correspondência entre a velocidade de extração do papel e a frequência de gravação, a altura da dobra pode ser ajustada continuamente sem substituir os rolos.
1. Carregando
Libere o ar do eixo de expansão de ar, insira o rolo de papel de fibra de vidro, infle o eixo para apertar o rolo, coloque-o no suporte de material e conecte-o ao freio de pó magnético.
2. Enfiamento de papel
Puxe a cabeça do papel através do rolo tensor e guie-a para dentro do mecanismo de corte.
3. Corte
Ajuste o espaçamento das facas de corte de acordo com a largura do produto e retire o excesso de bordas.
4. Gravação
O papel de fibra de vidro cortado entra no mecanismo de gravação e a faca de gravação pressiona as marcas de dobra na superfície do papel.
5. Puxar papel
Os rolos puxadores de papel impulsionam o papel de fibra de vidro para frente. A velocidade correspondente entre a frequência de gravação e a velocidade de alimentação do papel determina a altura da dobra.
6. Coleta de Materiais
O papel de fibra de vidro em relevo entra no dispositivo de coleta e é automaticamente dobrado e empilhado ordenadamente.
7. Saída
Remova o material dobrado acabado após a coleta.
1. Ajuste contínuo da altura da dobra sem substituição do rolo
Ao definir o tempo de gravação e a diferença de velocidade do rolo de tração do papel através da tela sensível ao toque, a altura da dobra pode ser ajustada continuamente (≤250 mm). Não são necessárias peças de reposição, reduzindo o custo de produção e o tempo de troca.
2. Freio de pó magnético + eixo de expansão de ar, protegendo papel de fibra de vidro
O sistema de alimentação utiliza um freio magnético de pó para controle de tensão constante e um eixo de expansão de ar para aperto do rolo de papel. O papel de fibra de vidro tem menos probabilidade de quebrar ou cair durante a alimentação.
3. Faca de corte importada, borda lisa sem rebarbas
A pressão da faca de corte pode ser ajustada pneumaticamente. A aresta de corte permanece lisa e limpa, melhorando a qualidade da aparência do filtro.
4. Unidade servo/de passo, alta precisão
Os rolos puxadores de papel usam acionamento por servo motor, enquanto o sistema de coleta usa motor de passo, garantindo transmissão estável, posicionamento preciso e dimensões de dobra consistentes.
5. Profundidade de gravação ajustável, adequada para diferentes materiais de papel
A profundidade de gravação pode ser ajustada girando o conector do cilindro de gravação:
Rotação no sentido horário: aumente a profundidade de gravação
Rotação no sentido anti-horário: reduza a profundidade de gravação
6. Correção rápida para desvio de alimentação de papel
A folga irregular entre os dois rolos puxadores de papel é a principal causa do desvio. O problema pode ser corrigido ajustando os conectores do cilindro em ambos os lados.
7. Estrutura de perfil de liga de alumínio, durável e atraente
A estrutura separada da máquina de plissagem de fibra de vidro Hepa adota perfis industriais de liga de alumínio, proporcionando resistência à corrosão, estrutura leve e uma aparência moderna.
8. Tela sensível ao toque bilíngue com armazenamento de receitas
O sistema suporta a configuração da quantidade de produção, altura da dobra, frequência do motor, tempo de atraso e outros parâmetros. O desligamento automático após atingir a quantidade de produção predefinida está disponível.
| Parâmetro | Especificação |
| Modelo | PLYG-650-A |
| Capacidade de produção (com altura de dobra de 100 mm) | 100 – 110 dobras/min |
| Largura do produto | ≤ 650 mm |
| Altura da dobra do produto | ≤ 250 mm |
| Potência total do motor | 1,5 kW (servo de alimentação de papel 0,75 kW + passo de recolhimento 0,75 kW) |
| Pressão de fornecimento de ar | 0,6 MPa |
| Fonte de energia | 220V/50Hz |
| Dimensões totais (C × L × A) | 3560 × 1285 × 2460 mm |
Instale a máquina de pregas de fibra de vidro Hepa separada em um piso plano, limpo e bem ventilado, evitando ambientes com poeira de alta temperatura.
Mantenha distância ≥1 metro das paredes frontal, traseira e lateral direita; ≥1,5 metros no lado esquerdo.
Utilize empilhadeira acima de 1 tonelada para transporte.
Conserte a máquina e calibre o nível.
Alimentação: 220V/50Hz com aterramento independente.
Pressão de alimentação de ar: 0,6 MPa.
Verifique os cabos, botões de parada de emergência e tampas protetoras antes da operação.
Q1: Como ajustar quando a altura da dobra é imprecisa?
R: A altura da dobra é determinada pela relação correspondente entre o tempo de gravação e a velocidade do rolo de tração do papel. Ajuste o valor de “configuração da altura da dobra” na interface de parâmetros do motor da tela de toque. Verifique também se o cilindro de gravação funciona suavemente e se os rolos puxadores de papel deslizam.
Q2: O que devo fazer se a profundidade de gravação não for adequada?
A: Gire o conector do cilindro de gravação:
Sentido horário: aumentar a profundidade de gravação
Sentido anti-horário: diminuir a profundidade de gravação
Se o ajuste não resolver o problema, verifique se a faca de gravação está gasta ou se a pressão de ar do cilindro está estável.
Q3: E se o freio magnético a pó não funcionar e a tensão estiver instável?
R: Possíveis causas:
① O pó magnético acabou → Adicione o pó magnético.
② O eixo de expansão de ar e o freio magnético a pó não estão conectados corretamente → Verifique se o parafuso de posicionamento do acoplamento está corretamente engatado.
Q4: Como corrigir rapidamente o desvio de alimentação de papel?
R: Os conectores do cilindro em ambas as extremidades dos rolos de tração de papel podem ser ajustados de forma independente.
Desvio do papel para a esquerda: gire o conector esquerdo no sentido horário ou o conector direito no sentido anti-horário.
Desvio do papel para a direita: ajuste na direção oposta.
Após o ajuste, certifique-se de que a folga entre os dois rolos esteja uniforme.
Este equipamento é uma máquina de plissagem de fibra de vidro separadora HEPA, adequada para produção em massa de plissagem de papel de fibra de vidro para filtros separadores HEPA.
Testes de amostra grátis estão disponíveis (envie seu papel de fibra de vidro, realizaremos pregas de teste e enviaremos amostras de volta para inspeção).
Pedidos em grandes quantidades desfrutam de descontos. Entre em contato com o setor de vendas para saber o prazo de entrega.
Soluções personalizadas estão disponíveis para larguras maiores (>650 mm), alturas de dobra maiores (>250 mm) ou requisitos de corte especiais.
Manuais em chinês + inglês, diagramas elétricos e listas de componentes pneumáticos são fornecidos com a máquina.
Como exportador profissional de equipamentos para pregas de fibra de vidro, oferecemos preços diretos de fábrica, garantia de um ano e fornecimento de longo prazo de peças de reposição (facas de corte, facas de gravação, pó magnético, vedações de cilindro, etc.).
Bem-vindo ao solicitar um orçamento ou visitar nossa fábrica para inspeção.
