Máquina de colagem Hdaf

Como um fabricante profissional e fornecedor de linha de produção de cura de mesa giratória Full-Auto Hdaf de 16 estações na China, a linha de produção de cura de mesa giratória Full-Auto Hdaf de 16 estações da Pulan Factory é um equipamento de secagem especializado para cura de adesivo em cartuchos de filtro de ar. Adota uma estrutura de mesa rotativa de 16 estações; depois que o cartucho do filtro é colocado, ele é automaticamente apertado por um cilindro e o disco giratório passa pela zona de aquecimento para completar o processo de secagem. A temperatura de secagem é ajustável desde a temperatura ambiente até 300°C, e o ventilador mantém uma temperatura constante para evitar superaquecimento localizado.

O que é uma linha de produção de cura de mesa giratória Hdaf Full-Auto de 16 estações?

Como um fabricante e fornecedor profissional de Máquina de colagem Hdaf na China, a Pulan fornece Máquina de colagem Hdaf PLRX1000A de alta qualidade e durabilidade. O comprimento máximo do elemento filtrante é de 1000 mm, o diâmetro máximo é de 400 mm e a capacidade de produção é de aproximadamente 2 peças/min. Ele adota controle de tela sensível ao toque e suporta modos de enrolamento espiral/circular. Parâmetros como passo e curvas de enrolamento podem ser ajustados. Como fabricante profissional de bobinadeiras, oferecemos preços direto da fábrica e serviços de personalização. Bem-vindo ao fazer pedidos em grandes quantidades.

O que é a máquina de colagem Hdaf?

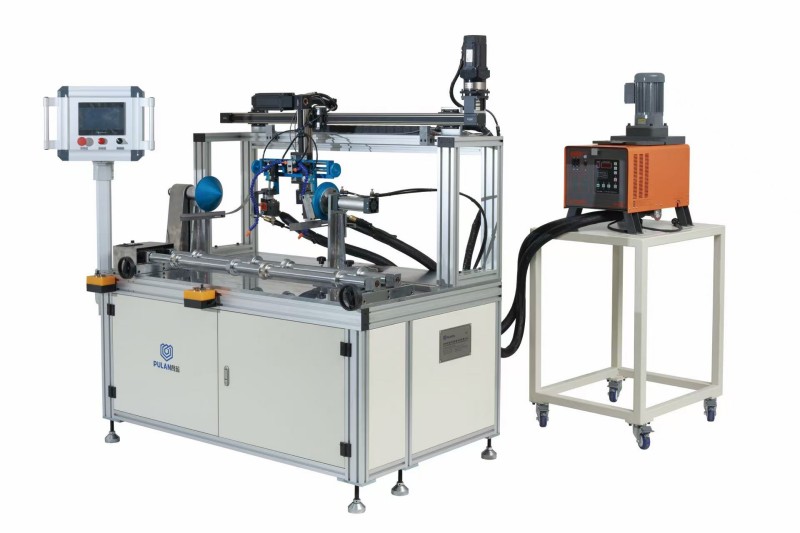

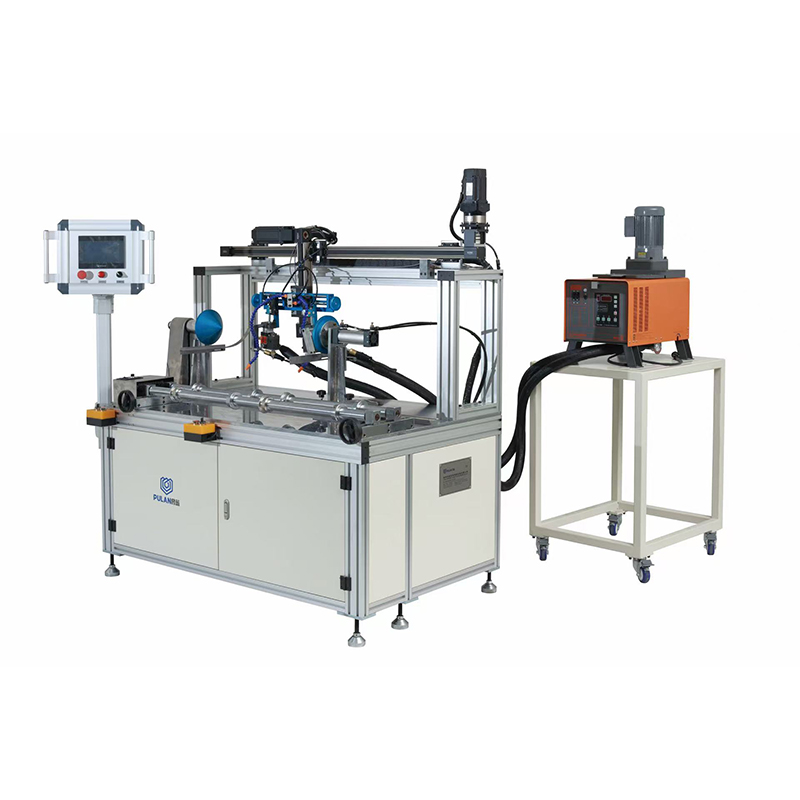

A Máquina de colagem Hdaf é uma máquina automatizada projetada para enrolamento de fio de círculo externo e reforço de injeção de cola de elementos de filtro de óleo. É composto por duas partes principais: o dispositivo de fixação do elemento filtrante (cabeças cônicas ativas/passivas + cilindro) e o dispositivo de enrolamento (motor de passo, parafuso trapezoidal, caixa de cola, pistola dispensadora de cola).
Durante a operação, o cilindro empurra a cabeça cônica para prender o elemento filtrante. O motor de passo faz o elemento do filtro girar, enquanto o parafuso trapezoidal faz com que a caixa de cola e a cabeça do enrolamento se movam ao longo do eixo do elemento do filtro. O fio de fibra de vidro ou fio de algodão é enrolado uniformemente ao redor da superfície externa do elemento filtrante enquanto o adesivo é aplicado simultaneamente, melhorando significativamente a resistência à pressão e o desempenho de filtração do elemento filtrante.

Aplicação e Estrutura do Equipamento

Aplicativo:

Processamento de enrolamento de fio de círculo externo e injeção de cola para filtros de óleo e filtros de combustível (para melhorar a resistência à deformação).

Componentes principais:

Dispositivo de fixação do elemento filtrante:
Cabeçote cônico ativo (acionado por motor de passo), cabeçote cônico passivo (acionado por cilindro + válvula manual), suporte de cilindro do cabeçote móvel
Dispositivo de enrolamento:
Caixa de cola e pistola dispensadora de cola, parafuso e porca trapezoidais, cabeça de enrolamento, área de resfriamento
Sistema de controle:
Tela sensível ao toque (chinês/inglês), interruptor liga/desliga, interruptor de parada de emergência, interruptor de pedal
Sistema Auxiliar:
Triplete pneumático, válvula manual, interruptor de sensor

Princípio de funcionamento e processo de produção

Princípio de funcionamento:

O motor de passo faz o elemento do filtro girar, enquanto o parafuso trapezoidal faz com que a caixa de cola e a cabeça do enrolamento se movam horizontalmente. O fio é enrolado em espiral ao redor da superfície externa do elemento filtrante de acordo com o passo predefinido. Ao mesmo tempo, a caixa de cola aquece e derrete o adesivo hot melt, que é aplicado entre o fio e o elemento filtrante através da pistola dispensadora de cola. Após a conclusão do enrolamento, a distribuição de cola para automaticamente. O operador corta o fio e retira o produto acabado.

Processo de produção:

Carregando:
Instale uma extremidade do elemento filtrante na cabeça cônica ativa.
Fixação:
Mova a alavanca da válvula manual. O cilindro empurra a cabeça cônica passiva para fixar firmemente o elemento do filtro.
Configuração de parâmetros:
Defina o modo de enrolamento (espiral/circular), passo, voltas iniciais e finais, quantidade de produção, tempo de atraso na distribuição de cola e outros parâmetros através da tela sensível ao toque.
Iniciar operação:
Pressione o interruptor do pedal. A máquina inicia automaticamente o enrolamento do fio e a distribuição de cola ao mesmo tempo.
Conclusão:
Após a conclusão do enrolamento, a máquina para. Corte a extremidade do fio e segure o elemento do filtro.
Descarregando:
Opere a válvula manual para retrair a cabeça cônica passiva e remover o elemento filtrante acabado.

Recursos do produto

1. Cabeça cônica + fixação pneumática, sem danos ao elemento filtrante
As duas cabeças cônicas centralizam automaticamente o elemento filtrante. O cilindro fornece força de fixação estável, evitando que o elemento filtrante escorregue durante a operação sem danificar a tampa final.
2. Transmissão de parafuso trapezoidal, alta precisão de enrolamento
A caixa de cola e a cabeça de enrolamento são acionadas por um sistema trapezoidal de parafuso e porca, garantindo movimento suave, passo uniforme e densidade de enrolamento consistente.
3. Controle de rotação do motor de passo com configuração de parâmetros digitais
O ângulo de rotação do elemento filtrante é controlado com precisão. Parâmetros como giros iniciais, giros finais, passo e quantidade de produção podem ser inseridos diretamente pela tela sensível ao toque.
4. Suporta modos de enrolamento espiral e circular
Modo espiral: Usado para cobrir uniformemente todo o comprimento do elemento filtrante.
Modo circular: Utilizado para reforço local ou fixação final.
Atende a diferentes requisitos do processo de produção.
5. Controle independente de válvula de cola dupla, aplicação de adesivo flexível
A válvula de cola 1 e a válvula de cola 2 podem ser abertas de forma independente ou simultânea. A função de distribuição manual de cola permite fácil ajuste do volume de cola (que pode ser medido com um copo medidor).
6. Desligamento automático após atingir a quantidade de produção
Defina a quantidade de produção desejada com antecedência. A máquina para automaticamente após atingir a saída predefinida, tornando-a adequada para produção autônoma no turno da noite.
7. Estrutura compacta e pegada pequena
Dimensões da máquina: 1800×900×1700mm, adequada para layout de oficina flexível.
8. Interface touchscreen em chinês/inglês, fácil operação
Configuração de parâmetros, ajuste manual e operação automática são exibidos claramente. O armazenamento de receitas permite alternar com um clique entre diferentes especificações de produtos.

Parâmetros Técnicos

Precauções de instalação

Instale a máquina em um local plano e bem ventilado, longe de poeira de alta temperatura.
Mantenha uma distância de ≥1 metro das paredes esquerda, direita e traseira e ≥1,5 metros na frente.
Utilize empilhadeira com capacidade acima de 1 tonelada para transporte.
Fixe a máquina e nivele-a adequadamente.
Alimentação: 220V/50Hz com aterramento independente.
Pressão de alimentação de ar: 0,6 MPa.
Verifique os cabos, o botão de parada de emergência e a tampa protetora antes da operação.

Perguntas frequentes (perguntas e respostas)

Q1: Como as posições inicial e final do enrolamento podem ser controladas com precisão?
A: Ajuste a posição da chave do sensor. Primeiro prenda o elemento do filtro e, em seguida, mova a saída de cola para alinhar com a posição inicial no modo manual. Mova a chave do sensor esquerdo até que a luz indicadora acenda e conserte-a. A posição final é controlada automaticamente definindo as voltas finais na tela sensível ao toque.

Q2: O que devo fazer se o tom sinuoso for irregular?
R: Verifique se o parafuso trapezoidal e a porca estão gastos ou presos para garantir uma transmissão suave. Verifique também se os parâmetros do driver do motor de passo estão configurados de acordo com o manual de instruções.

Q3: O que devo fazer se não houver saída de cola ou se a cola não parar de forma limpa?
R: Possíveis razões:
① A caixa de cola não atingiu a temperatura predefinida → aguarde até que o aquecimento seja concluído.
② Falha da válvula solenóide da válvula de cola → reparar ou substituir.
③ Bloqueio do tubo de cola → limpe ou substitua.
④ O parafuso de ajuste da cola está apertado demais → gire no sentido anti-horário para aumentar a saída da cola.

Q4: Quais materiais de filtro e tipos de fio são adequados para esta máquina?
R: É adequado para enrolamento de círculo externo de elementos de filtro de papel, elementos de filtro de fibra composta e outros materiais. Os materiais do fio podem incluir fio de fibra de vidro, fio de poliéster, fio de algodão, etc. Combinado com adesivo hot melt, fornece forte desempenho de colagem.

Informações de compra

Este equipamento é uma máquina de enrolamento de fio de elemento filtrante e dispensadora de cola, adequada para produção em massa de reforço do círculo externo de filtro de óleo e combustível.
Testes de amostra gratuitos estão disponíveis (envie seus elementos de filtro e concluiremos os testes de enrolamento e devolveremos as amostras para inspeção).
Pedidos em grandes quantidades são elegíveis para descontos. Entre em contato com o setor de vendas para saber o prazo de entrega.
Soluções personalizadas estão disponíveis para comprimentos maiores (>1000mm), diâmetros maiores (>400mm) ou modos de enrolamento especiais.
Manuais em chinês + inglês, diagramas elétricos e listas de componentes pneumáticos são fornecidos com a máquina.
