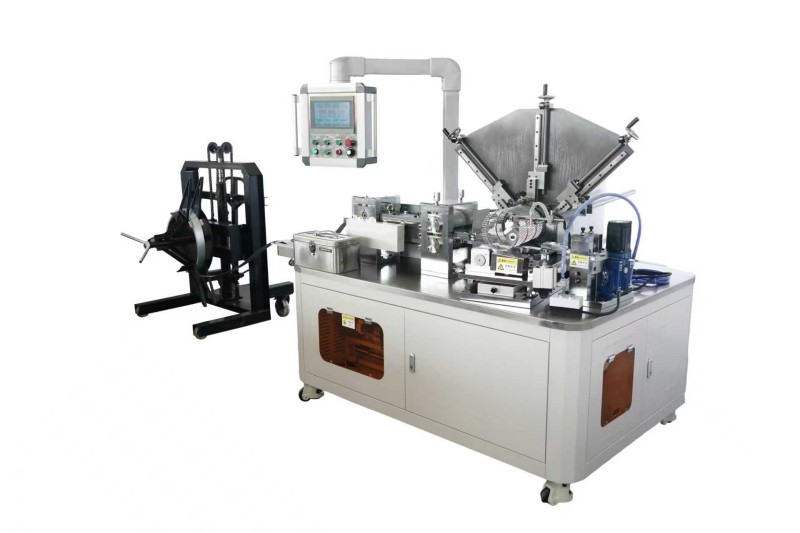

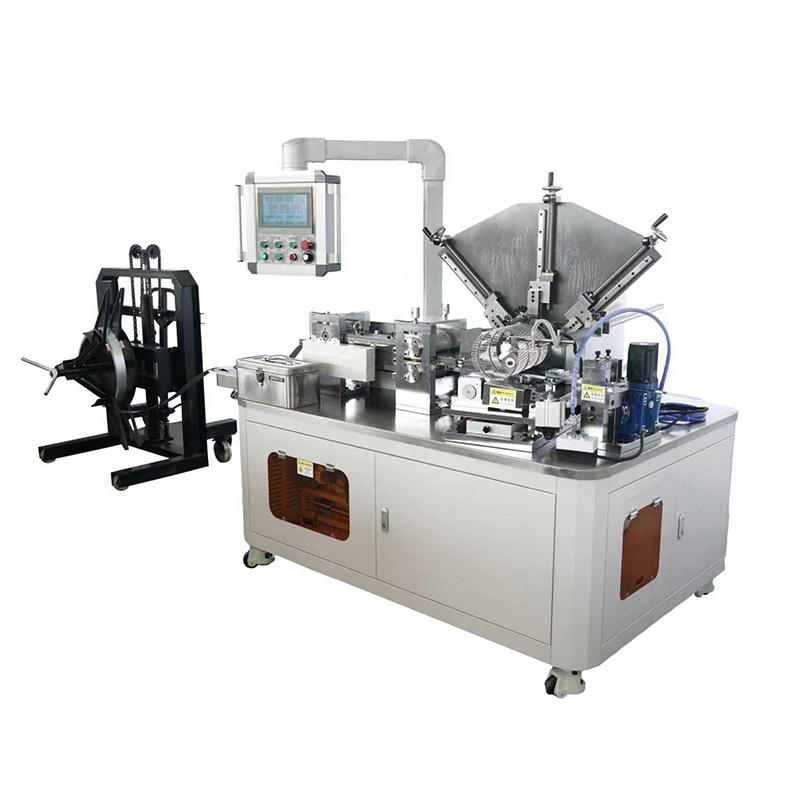

Máquina laminadora de malha de arame Hdaf totalmente automática

Pulan é um fabricante profissional de máquina laminadora de malha de arame Full-Auto Hdaf na China. Esta máquina suporta diâmetros de processamento de 130 ~ 500 mm, com largura de tira de aço de 54 mm, espessura de 0,4 ~ 0,6 mm e capacidade de produção de 15 ~ 30 m/min. A substituição do molde é rápida e conveniente. O diâmetro e o comprimento podem ser ajustados de acordo com os requisitos. A superfície externa da malha não requer processamento secundário, com menos desperdício e menores custos de produção.

O que é a máquina laminadora de malha de arame Full-Auto Hdaf?

A máquina laminadora de malha de arame Full-Auto Hdaf é uma máquina automática projetada para laminação em espiral e formação de malha externa de metal para grandes filtros de ar. O mecanismo de tração impulsiona a tira de aço continuamente para frente. Após o achatamento e a laminação da malha, a máquina corta automaticamente o material de acordo com o comprimento predefinido.
A máquina adota tela sensível ao toque + controle PLC e está equipada com 15 conjuntos de moldes (especificações de diâmetro 13 ~ 35 correspondendo a 130 ~ 500 mm). Diferentes especificações podem ser alteradas substituindo os moldes. Os parâmetros do ângulo e do cortador podem ser ajustados de acordo com a tabela de especificações. É adequado para a produção em massa eficiente de grandes malhas externas de filtros de ar.

Aplicação e Estrutura do Equipamento

Aplicativo

Laminação em espiral e formação de grande malha externa do filtro de ar (tira de aço).
Largura da tira de aço: 54mm
Espessura da tira de aço: 0,4 ~ 0,6 mm

Componentes principais:

Rack de carregamento: Fixa a bobina de tira de aço e ajusta o paralelismo da entrada de alimentação
Mecanismo de tração: Eixo de alimentação (alimentação jog/alimentação automática)
Mecanismo de achatamento: Nivela a tira de aço
Mecanismo de laminação de malha: Eixo principal, moldes (15 especificações de 13 a 35), rolos de costura, rolos de dobramento de borda
Mecanismo de corte: Cortador (acionado por cilindro), estrutura de régua de medição (ajuste de comprimento)
Sistema de controle: Tela sensível ao toque (modo manual/automático, posicionamento zero automático, exibição da velocidade atual, ajuste do cortador)
Auxiliar: Haste de suporte do molde, ranhura do modelo, batente da haste do cortador

Princípio de funcionamento e processo de produção

Princípio Básico:

A tira de aço é alimentada continuamente pelo eixo de tração e achatada por rolos de nivelamento antes de entrar no eixo principal de laminação de malha. O eixo principal gira e faz com que a tira de aço gire em torno do molde. Quando o comprimento predefinido é alcançado, o cortador corta automaticamente o material para completar um cilindro de malha.

Processo de produção:

Carregamento: A bobina de tira de aço é fixada no rack de carregamento. Ajuste a posição paralela da entrada de alimentação e corte a extremidade da tira de aço em um ângulo cônico de aproximadamente 30°.
Instalação do Molde: Selecione o molde correspondente de acordo com o diâmetro desejado, fixe-o com parafusos escareados e reforce-o através da haste de suporte do molde.
Configuração de parâmetros: Selecione o modo manual na tela sensível ao toque, pressione "posicionamento zero automático" para retornar o cortador à posição original; ajuste o ângulo da máquina e os parâmetros do cortador de acordo com a tabela de especificações.
Alimentação manual: Use a alimentação jog para alimentar lentamente a tira de aço no molde e guiar manualmente a tira para completar um ciclo de enrolamento.
Operação Automática: Mude para o modo automático e ajuste o botão de controle de velocidade (velocidade atual de aproximadamente 10 rpm). A tira de aço rola continuamente em forma de malha.
Corte: Depois que a junta da tira de aço girar um círculo, pare manualmente a máquina e pressione “corte manual” para remover o excesso de material. Então, no modo automático, a tira de aço será cortada automaticamente quando atingir o comprimento definido pela moldura da régua.
Saída: Remova o cilindro de malha acabado.

Recursos do produto

1. Alimentação contínua tipo pull, alta eficiência
O mecanismo de tração alimenta continuamente a tira de aço e completa o achatamento, laminação da malha e corte em um único processo. A capacidade de produção chega a 15~30m/min.
2. Ampla faixa de diâmetro (130 ~ 500 mm), troca rápida de molde
A máquina laminadora de malha de arame Full-Auto Hdaf está equipada com 15 conjuntos de moldes (especificações 13 ~ 35). Diferentes diâmetros podem ser trocados substituindo os moldes. Após a instalação, os moldes são reforçados por hastes de suporte, possibilitando trocas rápidas.
3. Comprimento ajustável e corte preciso
A moldura da régua de medição ajusta o comprimento de corte (o comprimento do cortador do eixo principal até a saída da malha é o comprimento necessário). Os parâmetros do cortador podem ser ajustados de acordo com a tabela de especificações para garantir arestas de corte suaves.
4. Tela sensível ao toque + controle PLC, fácil operação
Suporta comutação de modo manual/automático, posicionamento zero automático de um botão, exibição de velocidade em tempo real, controle manual do cortador e configuração conveniente de parâmetros.
5. Assistência à tabela de especificações, reduzindo o ajuste do teste
A máquina é fornecida com uma tabela de especificações de laminação de malha espiral de tiras de aço, listando os valores de ajuste de ângulo correspondentes e valores de ajuste de cortador para diferentes diâmetros, permitindo rápida configuração de parâmetros.
6. Superfície de malha externa lisa, sem necessidade de processamento secundário
Após a laminação da malha, a superfície externa da malha fica plana e lisa, não necessitando de retificação ou acabamento adicional, reduzindo os procedimentos de produção.
7. Menos desperdício, menor custo
O processo de laminação de malha em espiral proporciona alta utilização de material. A extremidade da tira de aço só precisa ser cortada em um ângulo cônico de 30°, reduzindo o desperdício de produção.
8. Estrutura compacta e fácil manutenção
Dimensões totais: 1650×1100×1600mm
Peso: 900kg
A manutenção regular requer apenas a lubrificação do eixo principal, engrenagens e correntes, além da limpeza de cavacos de ferro do cortador.

Parâmetros Técnicos

Precauções de instalação

Instale em um local plano, limpo e bem ventilado.
Manter uma distância ≥1 metro das paredes circundantes (de acordo com as normas gerais).
Utilize uma empilhadeira para transporte, conserte a máquina e ajuste o nível.
Fonte de alimentação: 380V/50Hz, deve ser aterrada de forma independente.
Pressão de alimentação de ar: 0,6 MPa.
Verifique os cabos, o botão de parada de emergência e a tampa protetora antes da operação.
Antes da primeira operação, gire manualmente a máquina para confirmar que não há emperramento.

Perguntas frequentes

Q1: O que devo fazer se o diâmetro do cilindro da malha for muito grande ou muito pequeno?
R: Se o diâmetro for muito grande, a folga entre os dois eixos de alimentação geralmente é muito pequena. Se o diâmetro for muito pequeno, a folga geralmente é muito grande. Ajuste primeiro a folga do eixo de alimentação; se o problema persistir, ajuste o aperto do rolo de costura.

Q2: O que causa a separação na costura do cilindro de malha?
R: O rolo de dobramento da borda pode estar muito solto, causando travamento insuficiente da borda. Ajuste a pressão do rolo dobrável da borda externa para garantir que a costura esteja firmemente conectada.

Q3: Como lidar com alimentação incorreta ou obstrução de material?
R: Primeiro verifique se a extremidade da tira de aço está cortada em um ângulo cônico de 30° e se a entrada de alimentação está paralela à tira de aço. Se ocorrer obstrução, remova a placa convexa de entrada para limpar o material, reinstale a placa e retome a operação.

Q4: Qual é a diferença entre a instalação do molde para diâmetros abaixo e acima de Φ200?
R: Ao produzir cilindros de malha abaixo do diâmetro de Φ200, o batente da haste do cortador precisa ser removido. Ao produzir diâmetros acima de Φ200, reinstale o batente. Caso contrário, poderá afetar o desempenho de corte ou laminação da malha.

Informações de compra

Esta máquina laminadora de malha de arame Hdaf Full-Auto é uma máquina laminadora totalmente automática do tipo tração, adequada para produção em massa de malha externa de filtro de ar grande com laminação espiral (tira de aço).
Testes de amostra grátis estão disponíveis (envie sua tira de aço, realizaremos testes de laminação e devolveremos amostras para inspeção).
Pedidos em grandes quantidades podem desfrutar de descontos. Entre em contato com o setor de vendas para saber o prazo de entrega.
Soluções personalizadas estão disponíveis para diferentes larguras ou espessuras de tiras de aço (os moldes e mecanismos de alimentação correspondentes precisam ser alterados).
Manuais em chinês + inglês, diagramas elétricos, tabelas de especificações e conjuntos completos de moldes (15 conjuntos de 13 a 35) são fornecidos com a máquina.
Como exportador profissional de equipamentos para laminação de malha, oferecemos preços diretos de fábrica, garantia de um ano e fornecimento de peças sobressalentes de longo prazo (cortadores, moldes, rolos de alimentação, vedações de cilindro, etc.). Bem-vindo para solicitar um orçamento ou visitar nossa fábrica.
