Máquina de enrolamento espiral de malha expandida Full-Auto Hdaf

Compre máquina de enrolamento espiral de malha expandida Full-Auto HDAF de qualidade da Pulan, um fabricante profissional na China. Com rápida substituição do molde, diâmetro e comprimento do tubo ajustáveis, uma superfície com acabamento liso que não requer processamento secundário e desperdício mínimo de material, ele oferece uma solução econômica para a fabricação de tubos de malha em grande escala.

Especificações Técnicas

Introdução à máquina

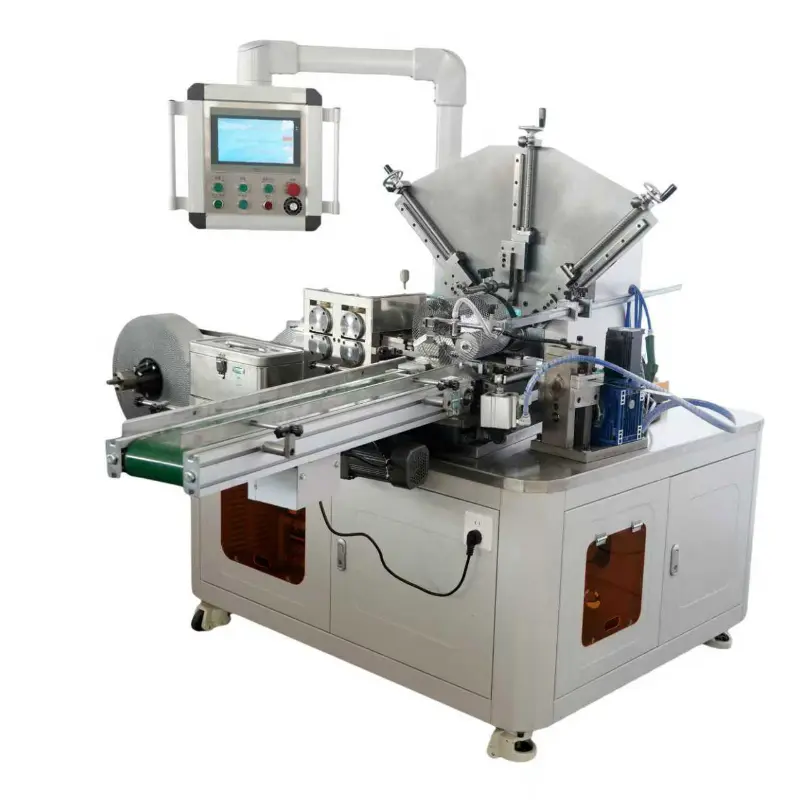

A máquina enroladora espiral de malha expandida Full-Auto HDAF é uma máquina formadora automática projetada para fabricar cilindros espirais a partir de malha metálica expandida usada em filtros de ar para serviços pesados. Ele incorpora um desbobinador, mecanismo de alimentação de malha, unidade de achatamento, fuso de formação de espiral, conjunto de corte e sistema de controle PLC com tela sensível ao toque em uma linha de produção compacta.

A malha expandida é alimentada continuamente na máquina, achatada antes de entrar na seção de formação, enrolada em espiral ao redor da matriz selecionada e cortada automaticamente quando o comprimento predefinido for alcançado. É amplamente utilizado para produzir malhas de proteção externas e tubos de suporte para filtros de caminhões pesados, filtros de equipamentos de construção e cartuchos de coleta de poeira industrial. A máquina processa tiras de aço de 109 mm de largura com uma faixa de espessura de 0,25 a 0,4 mm e suporta diâmetros acabados de Φ80 mm a Φ500 mm. Quinze conjuntos de matrizes intercambiáveis ​​(tamanhos 13 a 35) permitem que os operadores troquem rapidamente os diâmetros do produto seguindo as especificações de ferramentas correspondentes.

Aplicações e configuração da máquina

Aplicações Típicas

Configuração da máquina

Como funciona a máquina

A máquina alimenta continuamente a malha expandida através dos rolos de alimentação para a seção de achatamento, onde o material é endireitado antes de entrar no fuso rotativo. Guiada pela matriz de formação selecionada, a malha é enrolada em espiral em uma forma cilíndrica. Uma vez atingido o comprimento predefinido do tubo, o cortador pneumático completa automaticamente o processo de corte, permitindo que o cilindro de malha acabado seja removido antes do início do próximo ciclo de produção.

Etapas de produção

1. Preparação do material: Monte a bobina da tira de aço no desbobinador, alinhe a entrada de alimentação e corte a extremidade da tira até obter uma conicidade de aproximadamente 30°.
2. Instalação da ferramenta: Selecione a matriz de conformação apropriada de acordo com o diâmetro necessário e fixe-a usando dois parafusos escareados M4×10. Ajuste a haste de suporte da matriz para reforço.
3. Configuração da máquina: Selecione o modo manual na tela sensível ao toque, execute a reinicialização automática do cortador e defina o ângulo da máquina e os parâmetros do cortador de acordo com a tabela de especificações.
4. Alimentação inicial: Alimente a tira lentamente na matriz usando a função de avanço gradual enquanto guia manualmente a primeira volta em espiral.
5. Produção Automática: Mude para o modo automático e ajuste a velocidade de operação. A máquina forma continuamente cilindros de malha espiral.
6. Processo de corte: Durante a configuração inicial, remova o excesso de material manualmente após uma revolução, se necessário. Durante a produção normal, o cortador corta automaticamente a malha no comprimento predefinido.
7. Remoção do Produto Acabado: Remova o cilindro de malha completo e continue o próximo ciclo de produção.

Vantagens de desempenho

Diretrizes de instalação

1. Instale a máquina em um piso limpo, nivelado e bem ventilado, longe de calor excessivo e poeira.
2. Deixe pelo menos 1 metro de espaço livre ao redor da máquina.
3. Mova a máquina com uma empilhadeira, fixe-a firmemente e nivele-a antes da operação.
4. Conecte a máquina a uma fonte de alimentação dedicada de 380 V/50 Hz com aterramento adequado.
5. Forneça ar comprimido a 0,6 MPa.
6. Verifique o cabo de alimentação, o interruptor de parada de emergência e as proteções de segurança antes da inicialização.
7. Antes da operação inicial, gire manualmente a máquina para garantir que não haja interferência mecânica.
8. Remova o batente da haste do cortador ao produzir cilindros de malha abaixo de Φ200mm e reinstale-o para diâmetros acima de Φ200mm.

Perguntas frequentes

Q1: Por que o diâmetro do cilindro de malha acabado é maior ou menor do que o necessário?

R: Um diâmetro superdimensionado geralmente é causado por pressão insuficiente entre os rolos de alimentação, enquanto um diâmetro subdimensionado geralmente resulta de pressão excessiva. Ajuste primeiro a folga do rolo de alimentação e, em seguida, ajuste a roda de travamento, se necessário.

Q2: Por que a costura em espiral se separa após a formação?

R: A roda formadora de borda pode não estar aplicando pressão suficiente. Aumente a pressão para garantir que a costura esteja bem travada.

Q3: Como devem ser tratados os problemas de alimentação de material?

R: Verifique se a extremidade da tira foi cortada com um cone de aproximadamente 30° e se a entrada de alimentação está devidamente alinhada. Se o material ficar preso, remova a placa guia de entrada, elimine o bloqueio, reinstale a placa guia e reinicie a produção.

Q4: Existe alguma diferença na produção de cilindros abaixo ou acima de Φ200mm?

R: Sim. Remova o batente da haste do cortador para diâmetros abaixo de Φ200mm e reinstale-o ao produzir cilindros maiores que Φ200mm para garantir enrolamento e corte adequados.

Pedidos e suporte

A máquina enroladora em espiral de malha expandida Full-Auto HDAF é uma solução ideal para produção em larga escala de tubos de malha expandida para filtros de ar pesados ​​e sistemas de coleta de poeira.

Oferecemos testes de amostras grátis - basta nos enviar sua tira de aço e fabricaremos amostras de produtos para sua avaliação antes da compra. Máquinas personalizadas estão disponíveis para diferentes larguras de tiras ou espessuras de materiais, alterando as ferramentas correspondentes e alimentando os componentes.

Cada máquina é fornecida com manuais de operação em chinês e inglês, desenhos elétricos e tabelas de especificações de ferramentas. Pulan também oferece preços direto da fábrica, garantia de um ano e suporte de peças sobressalentes de longo prazo, incluindo cortadores, matrizes de conformação, rolos de alimentação e componentes de vedação pneumática. Entre em contato conosco para um orçamento ou agende uma visita à fábrica.
