Como um fabricante profissional e fornecedor de linha de produção de cura de mesa giratória Full-Auto Hdaf de 16 estações na China, a linha de produção de cura de mesa giratória Full-Auto Hdaf de 16 estações da Pulan Factory é um equipamento de secagem especializado para cura de adesivo em cartuchos de filtro de ar. Adota uma estrutura de mesa rotativa de 16 estações; depois que o cartucho do filtro é colocado, ele é automaticamente apertado por um cilindro e o disco giratório passa pela zona de aquecimento para completar o processo de secagem. A temperatura de secagem é ajustável desde a temperatura ambiente até 300°C, e o ventilador mantém uma temperatura constante para evitar superaquecimento localizado.

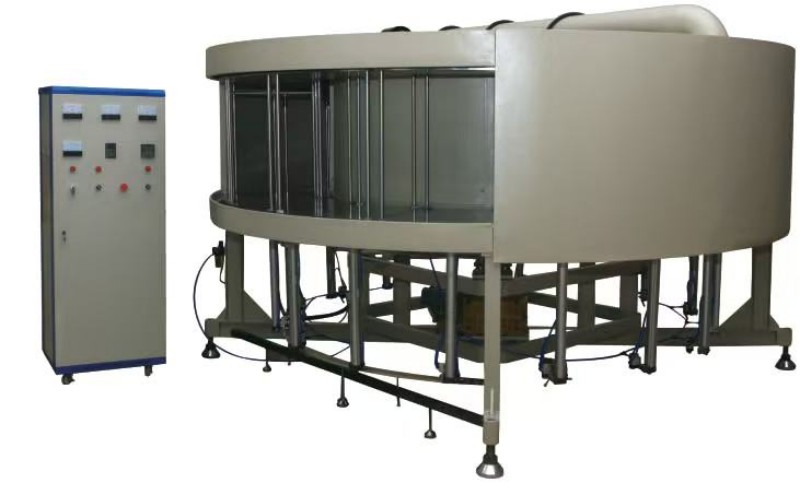

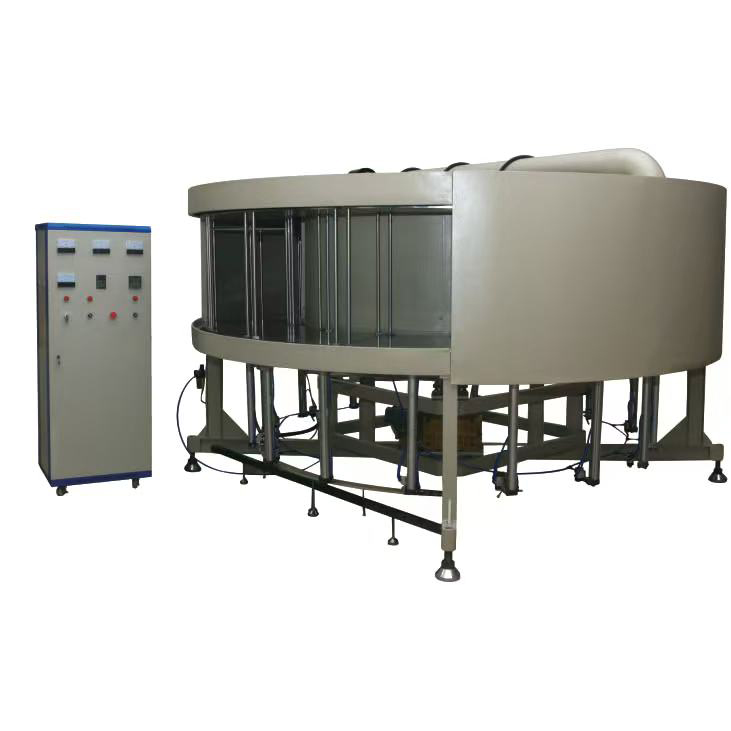

A linha de produção de cura de mesa giratória Full-Auto Hdaf de 16 estações é um equipamento rotativo automatizado para secagem de cartuchos de filtro de ar. Consiste em quatro partes: uma caixa de controle, um mecanismo de transmissão, um mecanismo de fixação do cartucho de filtro e um mecanismo de aquecimento. Durante a operação, o cartucho do filtro é colocado na placa móvel. Um interruptor de limite aciona um cilindro de fixação para fixar automaticamente o cartucho do filtro. A plataforma giratória move o cartucho do filtro para a zona de aquecimento para secagem. Após a secagem, o cilindro retrai-se automaticamente e o produto acabado é removido. As 16 estações operam de forma cíclica, possibilitando uma produção contínua.
Cura e secagem do adesivo após aplicação de cola nos cartuchos de filtro de ar (altura do cartucho de filtro ≤ 500mm, diâmetro ≤ 450mm).
- Mecanismo de plataforma giratória: 16 estações, acionamento redutor de precisão, operação suave
- Mecanismo de prensagem do cartucho filtrante: 16 cilindros de prensagem (SC40×500), válvula mecânica (MV-09), placa móvel
- Mecanismo de aquecimento: 30 tubos de aquecimento (1kW cada, potência total 30kW), ventilador de absorção de calor (0,75kW)
- Sistema de Controle: Controlador de temperatura, conversor de frequência (regulação de velocidade), interruptores independentes para alimentação principal/aquecimento/ventilador, parada de emergência
- Sistemas Auxiliares: Unidade dupla pneumática, trilho guia do interruptor de limite, tampa protetora
Os tubos de aquecimento aquecem até a temperatura predefinida, enquanto o ventilador de circulação distribui continuamente o ar quente dentro da câmara de secagem para manter a temperatura uniforme.
Depois que a linha de produção de cura de mesa giratória Full-Auto Hdaf de 16 estações é carregada, o cilindro pneumático fixa e fixa automaticamente o produto. A mesa rotativa conduz os elementos filtrantes através da zona de aquecimento. Após atingir o tempo de secagem predefinido, a mesa rotativa retorna à posição de carregamento, o cilindro é liberado automaticamente e o elemento filtrante seco acabado pode ser removido.
1. Pré-aquecimento
Defina a temperatura de secagem necessária, inicie o sistema de aquecimento e espere até que a câmara atinja a temperatura predefinida.
2. Carregando
Coloque o elemento filtrante a secar no centro da placa móvel.
3. Fixação
A mesa rotativa começa a girar. O interruptor de deslocamento é acionado através do trilho-guia e ativa a válvula mecânica. O cilindro de fixação empurra a placa móvel para fixar com segurança o elemento filtrante.
4. Secagem
A mesa rotativa continua girando, transportando os elementos filtrantes através da zona de aquecimento para secagem sob a temperatura predefinida.
5. Descarregamento
O elemento filtrante retorna à posição de carregamento com a mesa rotativa. O interruptor de deslocamento ativa a válvula mecânica novamente, o cilindro de fixação retrai e o elemento filtrante seco é removido.
6. Operação Contínua
Repita o processo de carregamento para o próximo elemento filtrante para obter produção contínua.
| Parâmetro | Especificação |
| Modelo | PLTK-16 |
| Capacidade de produção | 120 ~ 180 unidades/hora |
| Altura do Elemento Filtrante | ≤ 500 mm |
| Diâmetro do elemento filtrante | ≤ 450 mm |
| Potência total | 31,85 kW (motor principal 1,1 kW + ventilador de absorção de calor 0,75 kW + tubos de aquecimento 30 kW) |
| Pressão de fornecimento de ar | 0,6 MPa |
| Fonte de energia | 380V/50Hz |
| Dimensões principais da máquina (diâmetro × H) | Ø3660 × 1780 mm |
| Dimensões do gabinete de controle (C × L × A) | 600 × 575 × 1570 milímetros |
1. Estrutura rotativa de 16 estações, compacta e eficiente
O design rotativo economiza espaço de produção. Com 16 estações operando continuamente em um ciclo, a máquina atinge uma capacidade de produção de 120 a 180 peças/hora, atendendo aos requisitos de secagem de filtros de grande volume.
2. A fixação pneumática automática evita o movimento do filtro
Cada estação está equipada com um cilindro de fixação independente. O elemento filtrante permanece firmemente fixado durante a rotação, evitando movimentos ou quedas e garantindo uma secagem uniforme.
3. Circulação de ar quente em temperatura constante
O ventilador de circulação de calor força a circulação de ar quente dentro da câmara, mantendo uma distribuição uniforme da temperatura e evitando danos ao filtro causados por superaquecimento local.
4. Temperatura de secagem ajustável (ambiente–300°C)
O controlador digital de temperatura permite um ajuste preciso da temperatura, adequado aos requisitos de ajuste térmico de diferentes materiais de papel de filtro.
5. Velocidade operacional ajustável
A velocidade rotativa é controlada por um conversor de frequência. O tempo de secagem pode ser ajustado de acordo com diferentes tamanhos de filtro e requisitos de cura do adesivo para garantir desempenho de secagem suficiente.
6. Fácil carga e descarga
Os operadores podem carregar e retirar produtos na mesma posição sem movimentos desnecessários. A fixação e liberação automáticas reduzem a intensidade do trabalho.
7. Proteção de segurança completa
A máquina está equipada com:
Interruptor de parada de emergência
Capa protetora de segurança
Proteção de aterramento
Para segurança da manutenção, os componentes de aquecimento devem esfriar antes do reparo. Todos os elementos filtrantes devem ser removidos antes do desligamento para evitar riscos de incêndio causados por calor residual.
8. Fácil manutenção
A manutenção diária inclui:
Limpeza de superfícies de equipamentos
Lubrificação de correntes de transmissão e peças móveis de cilindros
Inspeção mensal:
Fixadores
Vedações de cilindro
Operação da válvula mecânica
Instale a máquina em um piso plano, limpo e bem ventilado, longe de materiais inflamáveis.
Mantenha uma distância de ≥1 metro das paredes esquerda, direita e traseira e ≥1,5 metros na frente.
Utilize empilhadeira com capacidade acima de 1 tonelada para transporte.
Fixe a máquina e ajuste o nível corretamente.
Conecte a fonte de alimentação 380V/50Hz com aterramento independente. O cabo de alimentação deve corresponder aos requisitos de energia do equipamento (≥32kW).
Pressão de ar necessária: 0,6 MPa.
Verifique os cabos, o interruptor de parada de emergência e a tampa protetora antes da operação.
Q1: O que devo fazer se o cilindro de fixação não funcionar ou não puder retornar?
R: Verifique:
Se o suprimento de ar está conectado (pressão 0,6 MPa)
Se a válvula mecânica está danificada
Se o cilindro tem vazamento de ar
Se a altura do trilho-guia do interruptor de deslocamento for muito baixa, o cilindro poderá não retornar suavemente. Ajuste a altura do trilho-guia corretamente.
Q2: Por que o elemento do filtro queima ou deforma após a secagem?
R: Possíveis razões:
Má circulação de ar quente causada por falha do ventilador
Temperatura de secagem definida muito alta
Verifique o funcionamento do ventilador, reduza a temperatura ou aumente a velocidade de rotação, se necessário.
Q3: Por que a mesa rotativa funciona de maneira irregular ou emite ruído anormal?
R: Verifique:
Nível de lubrificação do redutor de precisão
Tensão da corrente de transmissão e condição de desgaste
Fixadores soltos
A lubrificação regular é recomendada todos os meses.
Q4: O que deve ser feito após cada turno de trabalho?
R: Todos os elementos filtrantes devem ser removidos da mesa rotativa e a fonte de alimentação deve ser desligada.
Deixar elementos filtrantes dentro da câmara de secagem pode causar combustão devido ao calor residual de longo prazo.
Este equipamento é uma linha de secagem de filtro de ar rotativo de 16 estações totalmente automática, projetada para secagem contínua de grandes volumes após injeção adesiva de elementos de filtro de ar.
Testes de amostra grátis estão disponíveis. Os clientes podem enviar elementos filtrantes com injeção de adesivo para testes de secagem.
Pedidos em grandes quantidades são elegíveis para descontos. Entre em contato com o setor de vendas para saber o prazo de entrega.
Estão disponíveis soluções personalizadas, incluindo diferentes números de estações (como PLTK-12 / PLTK-24), tamanhos de filtros maiores ou faixas de temperatura especiais.
Manuais em inglês e chinês, diagramas elétricos e listas de componentes pneumáticos são fornecidos com a máquina.
