Máquina de colagem horizontal Hdaf

Compre uma máquina de colagem horizontal Hdaf de alta qualidade da Pulan, um fabricante profissional e fornecedor direto da fábrica na China. Este equipamento suporta espaçamento de cola e caminhos de distribuição personalizáveis, acomodando vários processos, como linhas retas, círculos e espirais. Amostras e garantias estão disponíveis, o preço é competitivo (direto da fábrica) e a certificação CE é uma opção. É uma escolha confiável para suas necessidades de aquisição.

O que é a máquina de colagem horizontal Hdaf?

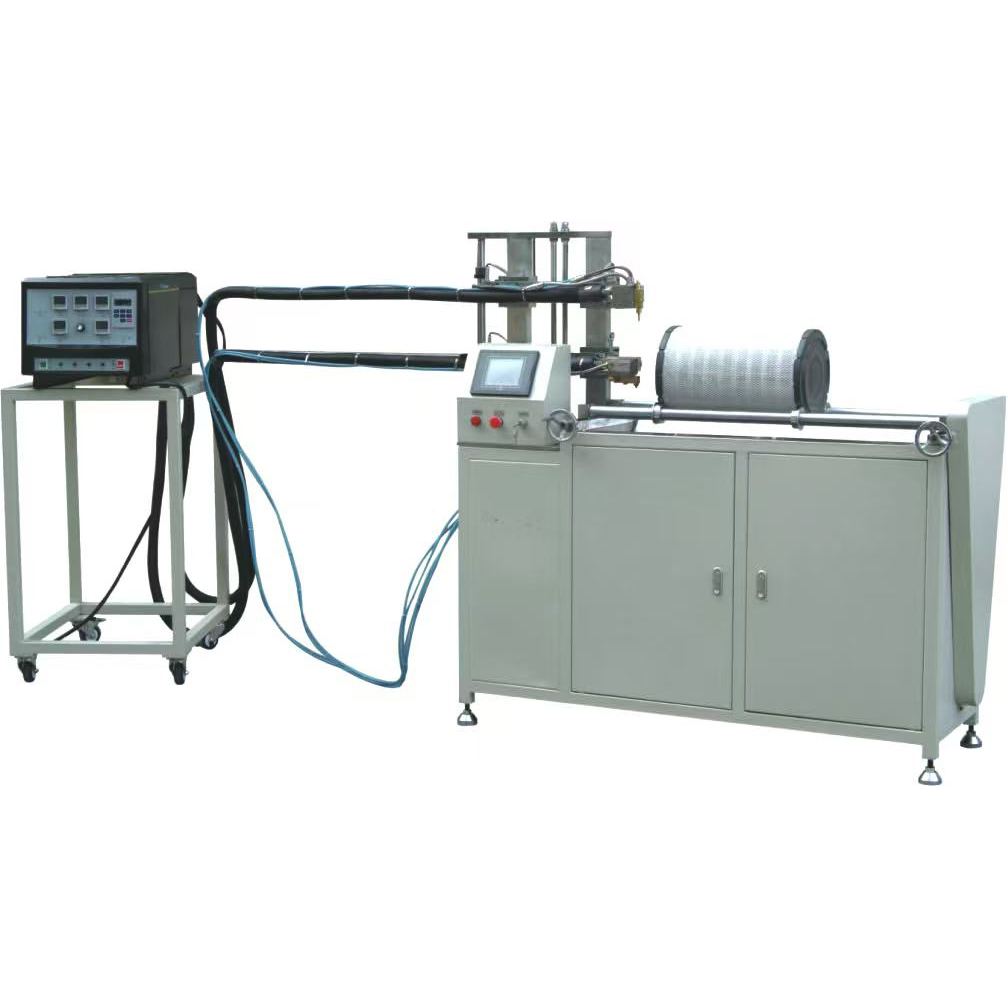

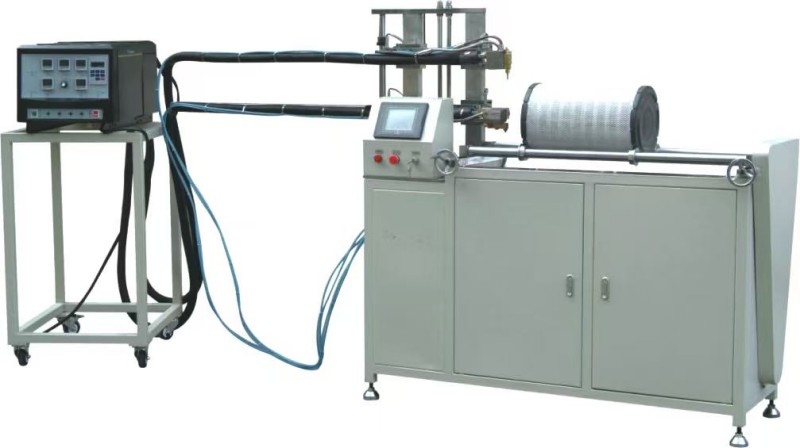

A máquina de colagem horizontal Hdaf é um sistema automatizado projetado para aplicação de adesivo hot-melt em grandes elementos filtrantes de ar cilíndricos e cônicos. Consiste em cinco componentes principais: um mecanismo de acionamento para as pistolas de distribuição superior e inferior, um mecanismo de suporte da peça, um mecanismo de acionamento da peça, um console de controle com tela sensível ao toque e uma unidade de adesivo termofusível. A máquina utiliza um sistema de cremalheira e pinhão para mover as pistolas de distribuição e uma transmissão por corrente para girar a peça de trabalho, permitindo três padrões de distribuição – linear, circular e espiral – para facilitar a produção eficiente de grandes elementos de filtro de ar.

Tabela de Especificações Técnicas

Recursos do produto

1. Três modos de vazamento: padrões lineares, circulares e espirais podem ser alternados livremente para atender a diversos requisitos do produto.
2. Controle independente dos círculos internos e externos: Permite o vazamento simultâneo ou separado dos círculos internos e externos, garantindo flexibilidade e eficiência.
3. Tela sensível ao toque e controle PLC: Operação intuitiva e simples; suporta interfaces em chinês e inglês com configurações de parâmetros convenientes.
4. Ampla gama de compatibilidade de peças de trabalho: Acomoda comprimentos de peças de até 950 mm e diâmetros de 100 mm ou mais.
5. Estrutura horizontal para operação estável: Eixos de suporte e rolos ajustáveis ​​garantem o posicionamento preciso da peça de trabalho.
6. Alta eficiência de produção: Produção de 3–5 peças por minuto, atendendo às necessidades de produção em massa.
7. Seguro e confiável: Equipado com recursos de segurança, como interruptor de parada de emergência, proteções e proteção de aterramento.

Princípios Básicos e Processo de Produção

Um mecanismo de cremalheira e pinhão faz com que a pistola de cola se mova para frente e para trás para distribuição linear; uma transmissão por corrente gira o suporte da peça para distribuição circular; e o movimento simultâneo de ambos a uma taxa de velocidade específica permite a distribuição em espiral.

Processo de produção detalhado:

1. Ajuste o suporte da peça de trabalho: Ajuste o espaçamento entre os dois eixos de transmissão com base no diâmetro do elemento filtrante e ajuste o espaçamento entre os rolos de suporte com base em seu comprimento.
2. Carregar a peça de trabalho: Coloque o elemento filtrante nos rolos de suporte.
3. Selecione o modo de distribuição: Use a tela sensível ao toque para selecionar o modo linear, circular ou espiral.
4. Dispensação Linear: A pistola de cola se move enquanto a peça permanece estacionária para dispensar um cordão reto de adesivo; uma vez concluído, a peça de trabalho é girada para dispensar o próximo cordão.
5. Dispensação Circular: A peça gira uma volta completa enquanto a pistola de cola permanece estacionária para completar um cordão circular; a pistola de cola muda de posição para dispensar o próximo círculo.
6. Dispensação em espiral: A pistola de cola e a peça de trabalho se movem sincronizadamente em uma proporção definida para dispensar continuamente um cordão espiral de adesivo.
7. Descarga: Após a conclusão da distribuição, retire o produto acabado.

O que deve ser considerado durante a instalação?

1. Seleção do Local: Coloque a Coladora Horizontal Hdaf em um espaço de trabalho adequado ou na linha de montagem do elemento filtrante; certifique-se de que o piso esteja nivelado, limpo e bem ventilado e evite áreas com altas temperaturas ou poeira excessiva.
2. Layout e Posicionamento: Marque a linha central de instalação do equipamento com base no local designado.
3. Desembalagem e Manuseio: Remova a embalagem e o filme à prova de poeira e, em seguida, use uma empilhadeira para mover a máquina para sua posição fixa.
4. Requisitos de espaço livre: Mantenha uma distância de pelo menos 1 metro das paredes nos lados esquerdo, direito e traseiro, e pelo menos 1,5 metros na frente.
5. Ancoragem e nivelamento: Fixe a máquina com chumbadores ou almofadas de borracha antiderrapantes e nivele a máquina.
6. Conexão de alimentação: 220V/50Hz; é obrigatória uma conexão de aterramento de proteção, com o fio terra conectado ao chumbador da máquina.
7. Conexão de fornecimento de ar: A pressão de fornecimento de ar deve ser de 0,6 MPa; conecte-se somente quando esse requisito for atendido.

Perguntas frequentes

Q1: Para quais produtos a máquina de colagem horizontal Hdaf é adequada?
R: É adequado para aplicação de adesivo termofusível em grandes elementos filtrantes de ar cilíndricos e cônicos, como aqueles para filtros de ar e veículos pesados.

Q2: Quais padrões de distribuição o equipamento suporta?
R: Suporta três padrões de distribuição: linear, circular e espiral; pode dispensar nos círculos internos e externos simultaneamente ou independentemente.

Q3: Pode acomodar elementos filtrantes de diferentes comprimentos e diâmetros?
R: Sim. Manipula peças com comprimentos ≤950mm e diâmetros ≥100mm; os ajustes são feitos alterando o espaçamento entre os eixos de transmissão e os rolos de suporte.

Q4: A velocidade de distribuição é ajustável?
R: Sim. Parâmetros como velocidade de movimento da pistola de cola, velocidade de rotação da peça e atraso na distribuição da espiral podem ser ajustados através da tela sensível ao toque.

Q5: Qual é a eficiência de produção do equipamento?
R: A capacidade de produção é de 3 a 5 peças por minuto.

Q6: A operação é complexa?
R: Não, não é complexo. Possui uma interface touchscreen com modos manual e automático, e as configurações dos parâmetros são intuitivas.

Q7: Quais recursos de segurança ele possui?
R: É equipado com interruptor de parada de emergência, intertravamento de segurança e proteção de aterramento; os protocolos de segurança proíbem estritamente a abertura da proteção enquanto a máquina está em funcionamento.

Q8: O que devo fazer se a pistola de cola não estiver distribuindo cola?
R: Possíveis causas: não há adesivo hot-melt na máquina, o fornecimento de ar para a pistola de cola está desligado ou há mau funcionamento da máquina. Solução de problemas: adicione adesivo, ligue o suprimento de ar ou inspecione/repare/substitua a máquina.

Q9: Como é realizada a manutenção diária?
R: Mantenha a máquina limpa diariamente e remova qualquer adesivo hot-melt aderido; lubrifique regularmente as correntes de transmissão e as juntas móveis; inspecione fixadores e componentes de acionamento mensalmente.

Q10: A personalização está disponível?
R: Sim, oferecemos suporte para personalização e pedidos em grandes quantidades.。
