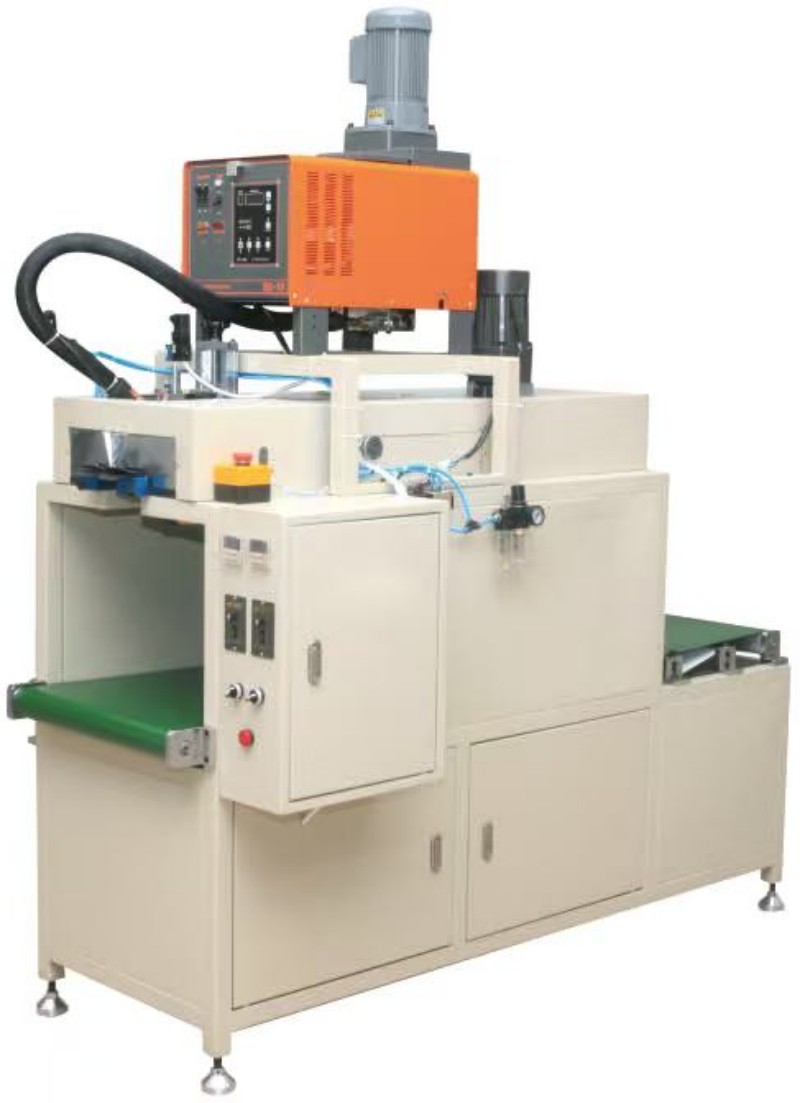

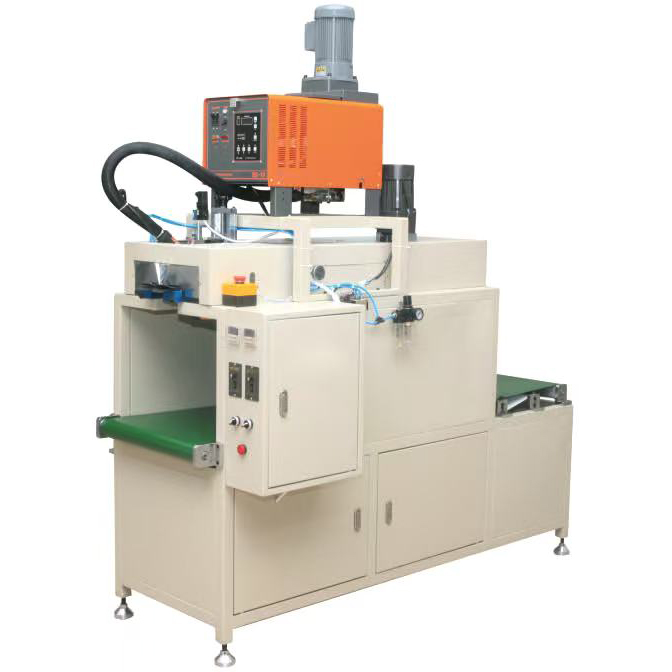

A máquina de colagem de papel de filtro hot melt Full-Auto da Pulan Factory é um equipamento especializado para colagem de adesivo hot melt de filtros automotivos (filtro de óleo, filtro de combustível e filtro de ar) e conectores de elemento de filtro hidráulico, com comprimento máximo de colagem de 1000 mm.
Uma máquina de colagem de papel de filtro hot melt totalmente automática é um dispositivo automatizado para colagem de adesivo hot melt de tampas de extremidade em cartuchos de filtro longos (até 1000 mm). Consiste em um mecanismo de cabeça dispensadora, um mecanismo de transporte (correias duplas síncronas + correia plana), uma máquina de adesivo hot melt e um sistema de monitoramento infravermelho. Durante a operação, o cartucho do filtro é inserido na entrada, detectado pelo sensor infravermelho e liberado pelo cilindro de posicionamento. O cartucho do filtro entra na estação de distribuição, a cabeça de distribuição distribui automaticamente o adesivo e as correias síncronas pressurizam e transportam-no para trás. O produto acabado cai na esteira plana para saída. É adequado para produção em alto volume de colagem de cartucho de filtro longo.
A máquina de colagem de papel de filtro de derretimento a quente Full-Auto é adequada para colagem de adesivo de derretimento a quente de juntas para:
Filtros de óleo automotivo
Filtros de combustível
Filtros de ar
Elementos filtrantes hidráulicos
Comprimento aplicável do elemento de filtro: ≤1000mm
1. Sistema de cabeça dispensadora de cola
Elevação ajustável e movimento horizontal
Ajuste fino do volume adesivo
Adequado para diferentes tamanhos de elementos filtrantes
2. Sistema de transporte
Duas correias síncronas para prensagem e transporte
Saída do transportador de correia plana
Motor principal: 200W
Motor transportador: 200W
3. Sistema adesivo hot melt
Potência de aquecimento: 4kW
Potência do motor: 0,12kW
4. Sistema de monitoramento infravermelho
Sensor infravermelho do cilindro de posicionamento de entrada
Sensor infravermelho da cabeça dispensadora de cola
5. Placas guia superior e inferior + blocos guia
4 placas guia com blocos guia
Evite que os elementos filtrantes caiam
Garanta uma alimentação estável e precisa
6. Sistema de controle
Controle de velocidade independente para motor principal e motor transportador
Balcão de produção
Interruptor de parada de emergência
e derretido em alta temperatura, então distribuído com precisão na junta do elemento filtrante através do bico de cola.
As correias síncronas aplicam pressão para fixar e unir a junta enquanto transportam simultaneamente o produto acabado para trás. O elemento filtrante ligado é finalmente descarregado através do transportador de correia plana.
1. Preparação de Carregamento
Coloque a máquina de colagem de papel de filtro hot melt Full-Auto com a junta voltada para cima no espaço entre as placas guia esquerda e direita. Alinhe o centro da abertura com o bloco guia. O próximo elemento filtrante pode ser colocado entre as placas guia superior e inferior para evitar quedas.
2. Alimentação manual
Empurre o elemento do filtro ligeiramente para frente até que o sensor infravermelho do cilindro de posicionamento detecte o produto.
3. Liberação Automática
O cilindro de posicionamento retrai e permite que o elemento filtrante entre na estação de distribuição de cola.
4. Dispensação de adesivo
Quando o sensor infravermelho de distribuição de cola detecta a posição correta, a válvula solenóide abre e a cabeça de distribuição aplica o adesivo.
5. Prensagem e Transporte
As correias síncronas movem o elemento filtrante para fora da estação de colagem enquanto pressionam e fixam a junta colada.
6. Transporte Intermitente
As correias síncronas transportam elementos filtrantes de forma intermitente. Após o acúmulo de uma certa quantidade, os produtos caem na correia transportadora plana.
7. Saída do produto acabado
A correia transportadora plana transfere os elementos filtrantes acabados para fora da máquina.
1. Capacidade de ligação de elemento filtrante longo (≤1000mm)
A máquina de colagem de papel com filtro hot melt Full-Auto suporta um comprimento máximo de colagem de 1000 mm, tornando-a adequada para aplicações de filtro de grande porte, como filtros de caminhões pesados e elementos filtrantes de máquinas de construção.
2. Monitoramento infravermelho duplo para ligação precisa
O sensor infravermelho de posicionamento e o sensor infravermelho de distribuição de cola garantem uma operação precisa somente quando o elemento filtrante está posicionado corretamente, evitando vazamento de cola e colagem incompleta.
3. Prensagem e transporte síncrono integrado de correia
As correias duplas síncronas executam funções de prensagem e transporte, reduzindo o manuseio manual e melhorando a eficiência da produção.
4. Controle de volume de cola ajustável
Cada cabeça dispensadora de cola está equipada com um parafuso de ajuste independente:
Rotação no sentido horário: reduza a saída de adesivo
Rotação no sentido anti-horário: aumenta a produção de adesivo
Adequado para diferentes especificações de filtro.
5. Posição ajustável da cabeça dispensadora de cola
A altura e a posição horizontal da cabeça de cola podem ser ajustadas rapidamente através de volantes e parafusos de ajuste.
6. Fácil ajuste síncrono da tensão da correia
Volantes independentes em ambos os lados permitem um ajuste rápido da tensão da correia, garantindo uma força de pressão uniforme e uma qualidade de colagem confiável.
7. Placas guia evitam a queda do filtro
As quatro placas guia e blocos guia na entrada garantem uma alimentação suave e evitam que os elementos filtrantes inclinem ou caiam.
8. Velocidade de produção ajustável
Tanto o motor principal quanto o motor do transportador estão equipados com controladores de velocidade independentes.
10–30 peças/min ajustável
| Parâmetro | Especificação |
| Modelo | PLRZ-1000N |
| Capacidade de produção | 10 – 30 peças/min (ajustável) |
| Comprimento máximo de passagem do elemento filtrante | 1000 milímetros |
| Potência do motor principal | 200W |
| Potência do motor do transportador | 200W |
| Potência do motor adesivo hot melt | 0,12 kW |
| Potência de aquecimento do adesivo hot melt | 4 kW |
| Potência total | Aprox. 4,5 kW |
| Pressão de fornecimento de ar | 0,6 MPa |
| Fonte de energia | 220V / 50Hz (personalizável) |
| Dimensões totais (C × L × A) | 1865 × 806 × 2037 milímetros |
Instale a máquina em um piso plano, limpo e bem ventilado, longe de ambientes com poeira de alta temperatura.
Mantenha mais de 1 metro de distância em ambos os lados e mais de 1,5 metros na frente e atrás.
Utilize empilhadeira com capacidade acima de 1 tonelada para transporte.
Fixe a máquina e ajuste o nível corretamente.
Conecte a fonte de alimentação 220V/50Hz com aterramento independente.
Pressão de ar necessária: 0,6 MPa.
Verifique os cabos, os botões de parada de emergência e as portas da tampa de segurança antes da operação.
Q1: Por que a ligação do filtro não é forte o suficiente?
R: Os motivos comuns incluem:
Volume de cola insuficiente → Aumente a produção de adesivo.
Velocidade do transportador muito rápida → Reduza a velocidade do motor principal.
Correia síncrona muito frouxa → Ajuste a tensão da correia.
Q2: A máquina pode unir elementos de filtro com mais de 1000 mm?
R: O modelo padrão suporta um comprimento máximo de 1000 mm. Corpos de máquinas estendidos personalizados e transportadores mais longos estão disponíveis para requisitos especiais.
Q3: O que devo fazer se o elemento do filtro ficar preso ou cair?
R: Verifique se as placas guia de entrada estão deformadas, se o bloco guia está devidamente alinhado e se a tensão da correia síncrona está correta. Ajuste de acordo com o manual de operação.
Q4: Quanto tempo o sistema adesivo hot melt precisa para pré-aquecer?
R: Geralmente leva cerca de 15–20 minutos para atingir a temperatura predefinida (normalmente 150–180°C dependendo do tipo de adesivo). Recomenda-se o aquecimento antes de cada turno de produção.
Máquina de colagem de filtro adesivo hot melt totalmente automática para produção em massa de elementos filtrantes longos (≤1000mm).
Testes de amostra grátis disponíveis. Os clientes podem enviar amostras de filtros para testes de ligação.
Pedidos em grandes quantidades são elegíveis para descontos. Entre em contato com o setor de vendas para saber o prazo de entrega.
Soluções personalizadas disponíveis, incluindo maior comprimento de colagem, diferentes requisitos de tensão e cabeçotes dispensadores de cola especiais (redondos, quadrados, etc.).
Manuais em inglês e chinês, diagramas elétricos e listas de componentes pneumáticos são fornecidos com a máquina.
Como exportador profissional de equipamentos de colagem de cartuchos de filtro, prometemos preços diretos de fábrica, garantia de um ano e fornecimento de longo prazo de peças consumíveis (correias síncronas, cabeçotes de distribuição, elementos de aquecimento, interruptores infravermelhos, etc.). Bem-vindo para solicitar um orçamento ou visitar nossa fábrica.
