Linha de produção de plissamento de papel de filtro de ar de painel totalmente automático

A linha de produção de pregas de papel para filtro de ar de painel Full-Auto da Pulan é projetada para pregas contínuas e colagem a quente de meios filtrantes usados ​​em filtros de ar de painel PU automotivos. A linha de produção combina alimentação de papel, umidificação a vapor, pregueamento, aplicação de adesivo, contagem automática e transporte de produto em um único sistema integrado, eliminando a necessidade de múltiplas máquinas independentes. Ele acomoda larguras de meios filtrantes de 90 a 350 mm, alturas de pregas de 16 a 70 mm e opera a uma velocidade de produção ajustável de 5 a 30 m/min. Rolos de gravação de precisão garantem pregas uniformes com faces finais lisas e consistentes.

O que é uma linha de produção de plissamento de papel com filtro de ar de painel totalmente automático?

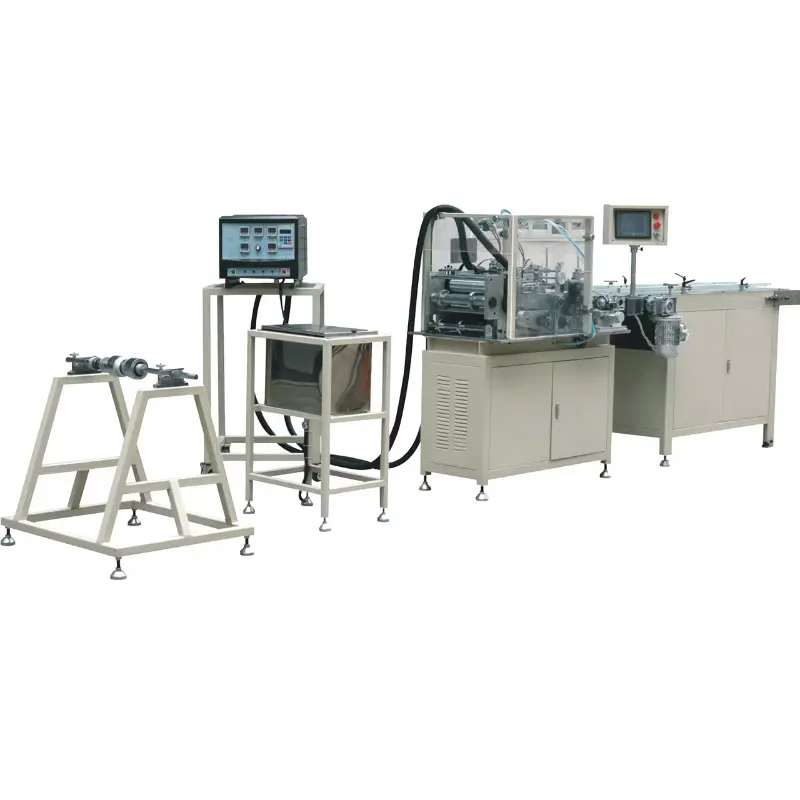

A linha de produção de plissagem de papel para filtro de ar de painel Full-Auto é um sistema de fabricação totalmente automático desenvolvido para a produção de meios filtrantes plissados ​​para filtros de ar PU automotivos. Consiste em um suporte para desenrolar papel, unidade de umidificação a vapor, máquina de pregas, sistema de colagem a quente, contador automático, transportador de descarga e sistema de controle PLC.

Durante a produção, o meio filtrante passa primeiro pela unidade de vapor para melhorar a flexibilidade antes de entrar nos rolos de gravação, onde as linhas de vinco são formadas com precisão. O adesivo hot melt é então aplicado através de bicos de cola de precisão, após o que a mídia é dobrada pelos rolos de pregas. Finalmente, o papel filtro plissado é seco, estabilizado com fluxo de ar e transportado para a próxima etapa de produção. Todo o processo garante uma geometria estável das pregas e uma qualidade consistente do produto durante a produção em massa contínua.

Vantagens do produto

Configuração e aplicativos do sistema

Aplicações Típicas

Componentes Principais

Processo de Produção

A linha de produção realiza pregas e aplicação de adesivo em uma operação contínua. Após a umidificação, o meio filtrante passa pelos rolos de gravação para criar linhas de vinco uniformes. O adesivo hot melt é então aplicado antes da mídia entrar nos rolos de pregas, onde o formato final da prega é formado. O fluxo de ar do ventilador de secagem ajuda a estabilizar as pregas antes que o material acabado seja descarregado pelo transportador.

Procedimento Operacional

1. Carregamento de material: Instale o rolo de meio filtrante no eixo de desenrolamento e fixe-o com os cones de centralização.
2. Alimentação de papel: Guie o meio filtrante através da unidade de umidificação a vapor e para dentro da seção do rolo.
3. Gravação: Os rolos superior e inferior criam linhas de vinco precisas enquanto a velocidade de produção é controlada pelo inversor de frequência.
4. Aplicação de cola: O meio filtrante passa pelos bicos de cola para aplicação de adesivo hot melt.
5. Pregas: Os rolos coletores dobram a mídia no perfil de pregas necessário.
6. Secagem e modelagem: O fluxo de ar ajuda a cura do adesivo, mantendo a geometria uniforme das pregas.
7. Saída do produto acabado: O transportador entrega o meio filtrante completo para o próximo processo de produção.

Especificações Técnicas

Diretrizes de instalação

1. Instale a linha de produção em um piso plano, limpo e bem ventilado, longe de calor e poeira excessivos.
2. Mantenha uma distância mínima de 1 metro em ambos os lados e 1,5 metros na frente e atrás.
3. Mantenha um espaçamento de 0,8–1,2 metros entre cada seção da máquina, mantendo a mesma linha central.
4. Transporte cada unidade com uma empilhadeira com capacidade mínima de 1 tonelada, depois nivele e fixe o equipamento.
5. Conecte a máquina a uma fonte de alimentação dedicada de 380 V/50 Hz com aterramento adequado.
6. Fornece um suprimento de ar comprimido estável de 0,6 MPa.
7. Antes da partida, inspecione os cabos de alimentação, o interruptor de parada de emergência e as portas de proteção.

Perguntas frequentes

Q1: Por que a posição de gravação muda durante a operação?

R: O desalinhamento geralmente é causado pelo fato de os rolos de gravação superior e inferior não estarem paralelos. Se o papel se deslocar para a esquerda, gire o parafuso de ajuste direito no sentido horário (ou o parafuso esquerdo no sentido anti-horário) para abaixar o lado direito do rolo superior. Inverta o ajuste se o papel se deslocar para a direita.

Q2: O que causa a formação irregular de pregas?

R: Primeiro, verifique se os rolos de gravação estão produzindo linhas de vinco uniformes. Se o relevo estiver correto, ajuste a folga entre os rolos de pregas superior e inferior usando o volante de ajuste ou a porca de ajuste até que a folga fique uniforme.

Q3: Por que as pregas se separam após a colagem?

R: Isso geralmente é causado por aplicação insuficiente de adesivo ou fluxo de ar excessivo que cura o adesivo muito rapidamente. Aumente o volume da cola ou reduza o fluxo de ar do ventilador de acordo.

P4: O que devo fazer se o papel não for alimentado corretamente ou se a máquina não parar automaticamente?

R: Verifique se o sensor fotoelétrico está bloqueado ou danificado. Substitua o sensor ou sua placa de controle, se necessário. Se o problema persistir, inspecione o sistema de transmissão quanto a falhas mecânicas.

Serviço e pedidos

A linha de produção de plissagem de papel para filtro de ar de painel Full-Auto foi projetada para produção contínua e em alto volume de meios de filtro de ar de painel PU automotivo. A Pulan oferece testes de amostra gratuitos – os clientes podem enviar meios filtrantes para produção experimental antes de fazer um pedido.

Configurações personalizadas estão disponíveis para mídias mais largas, requisitos especiais de altura de pregas ou métodos de aquecimento alternativos. Cada linha de produção é fornecida com manuais de operação em chinês e inglês, esquemas elétricos e documentação de componentes pneumáticos.

Como um fabricante experiente de equipamentos de produção de filtros de ar, a Pulan oferece preços direto da fábrica, garantia de um ano e suporte de peças sobressalentes de longo prazo, incluindo rolos de gravação, bicos de cola, elementos de aquecimento e correias transportadoras. Entre em contato conosco para obter informações sobre preços ou para agendar uma visita à fábrica.
