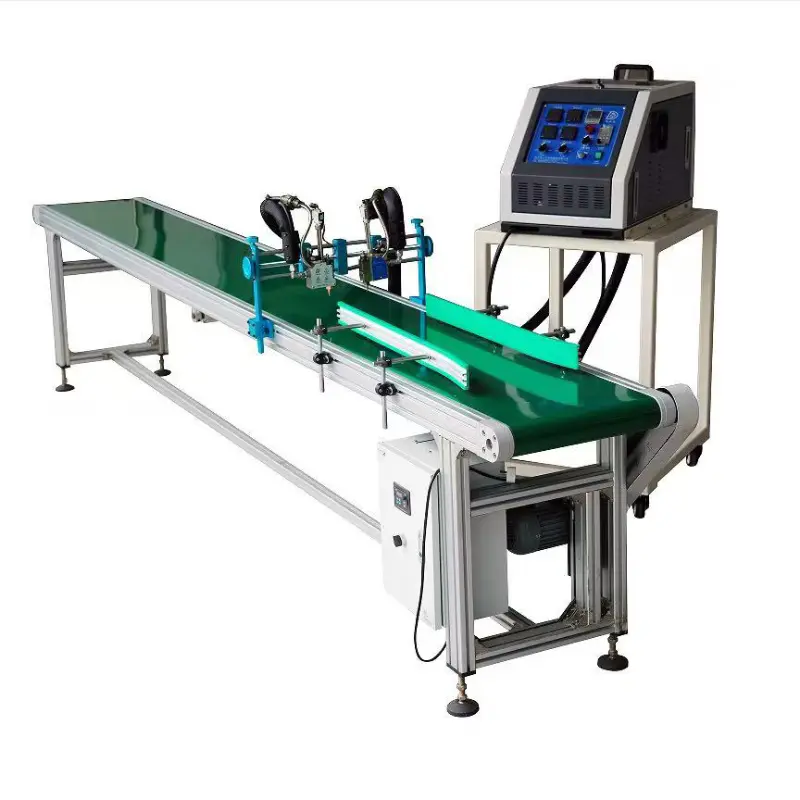

Máquina de colagem de filtro de ar de painel

Com capacidade de produção de 6 peças por minuto e compatibilidade com peças de até 350 mm de largura, a máquina coladora de filtro de ar de painel da fábrica Pulan é adequada para produção contínua de filtros de ar de painel.

O que é uma máquina coladora de filtro de ar de painel?

A máquina coladora de filtro de ar de painel fabricada na China é um sistema automatizado de distribuição de adesivo hot melt desenvolvido para elementos retangulares de filtro de ar. Integra mecanismos de bico de cola esquerdo e direito, um mecanismo de transporte de filtro (correia plana com tiras de posicionamento) e uma máquina de cola quente.

Durante a operação, o sensor detecta quando o elemento filtrante se aproxima da área do bico de cola e ativa automaticamente a distribuição do adesivo. À medida que o filtro se move pela posição de colagem, duas cabeças de colagem independentes aplicam linhas adesivas paralelas simultaneamente. Depois que o filtro passa pela área do bico, o sistema para automaticamente de dispensar cola.

O processo preciso de aplicação do adesivo ajuda a evitar o contato excessivo entre as pregas do papel de filtro causado pela pressão externa, reduzindo a resistência ao fluxo de ar e mantendo o desempenho do filtro.

Aplicações e configuração da máquina

Aplicativos

Componentes Principais

Princípio Operacional e Processo de Produção

O elemento filtrante avança na correia transportadora. Quando o sensor detecta a entrada do filtro na área de colagem, ele ativa o sistema dispensador de cola. As duas cabeças de cola operam simultaneamente para aplicar duas linhas adesivas paralelas na superfície do filtro. Depois que o filtro passa pelas cabeças de cola, a distribuição é interrompida automaticamente.

Etapas de produção

1. Preparação: Ligue a máquina de cola quente e aqueça-a até a temperatura predefinida até que o adesivo esteja totalmente derretido.
2. Ajuste: Ajuste as tiras guia da mesa frontal e as tiras de posicionamento da esteira de acordo com a largura do filtro. Ajuste a altura do bico de cola de acordo com a espessura do filtro e defina a distância entre duas cabeças de cola de acordo com o espaçamento necessário entre linhas de cola.
3. Carregamento: Coloque o elemento filtrante na mesa de trabalho frontal e empurre-o suavemente sobre a esteira transportadora.
4. Transporte: A esteira move o filtro para frente e o sensor detecta a posição correta para ativar a colagem.
5. Aplicação do adesivo: Duas cabeças de cola distribuem simultaneamente duas linhas de cola paralelas à medida que o filtro passa por baixo.
6. Parada de cola: O sensor aciona o corte automático da cola depois que o filtro sai da área de colagem.
7. Saída: O transportador transfere o elemento filtrante acabado para fora da máquina.

Principais vantagens

1. Cabeças de colagem duplas para aplicação em duas linhas
Duas cabeças de cola independentes funcionam simultaneamente, completando duas linhas adesivas numa só passagem e melhorando a eficiência da produção.
2. Dispensação precisa de adesivo controlada por sensor
O sistema inicia e interrompe automaticamente a distribuição de cola de acordo com a posição do filtro, reduzindo o desperdício de adesivo e garantindo uma aplicação precisa.
3. Modos de operação automática e manual
Ambos os modos de operação estão disponíveis para atender a diferentes requisitos de produção e condições de processo.
4. Melhor estabilidade de desempenho do filtro
As tiras de cola aplicadas fornecem suporte adicional, evitando que as pregas do filtro se fechem sob pressão, reduzindo a resistência ao fluxo de ar e prolongando a vida útil do filtro.
5. Posição ajustável do bocal de cola
As cabeças de cola esquerda e direita podem ser ajustadas independentemente no espaçamento horizontal e na altura vertical para acomodar diferentes tamanhos de filtro e posições de linha de cola.
6. Sistema de cola quente de grande capacidade
O tanque de cola de 10 kg reduz o reabastecimento frequente de adesivo. O sistema de aquecimento de 4 kW fornece aquecimento rápido e controle de temperatura estável para produção contínua.
7. Estrutura Compacta e Fácil Integração
Com um tamanho de máquina principal de 2400×585×1250mm, o equipamento pode ser instalado como uma estação de trabalho independente ou integrado a uma linha de produção de filtros.
8. Requisitos simples de manutenção
A manutenção de rotina inclui principalmente a remoção de adesivo residual, lubrificação de correntes de transmissão e drenagem e lubrificação regular de componentes pneumáticos.

Especificações Técnicas

Requisitos de instalação

1. Instale a máquina em um piso plano, limpo e bem ventilado, longe de altas temperaturas e poeira.
2. Mantenha uma distância de pelo menos 1 metro à frente e atrás e 1,5 metros em ambos os lados.
3. Utilize uma empilhadeira com capacidade superior a 1 tonelada para transporte.
4. Proteja a máquina e ajuste o nível antes da operação.
5. Conecte a uma fonte de alimentação dedicada de 380 V/50 Hz com aterramento adequado.
6. Fornece ar comprimido a 0,6 MPa.
7. Verifique os cabos, o botão de parada de emergência e a proteção de segurança antes da inicialização.

Perguntas frequentes

Q1: Por que o bico de cola não distribui o adesivo?

R: As possíveis causas incluem:

① Não há adesivo dentro da unidade de cola quente ou temperatura insuficiente → Adicione adesivo e espere até que a temperatura predefinida seja atingida.

② O fornecimento de ar para a pistola de cola não está conectado → Verifique o circuito pneumático.

③ Mau funcionamento da máquina de colar → Inspecione ou substitua a unidade.

Q2: O que devo fazer se as duas linhas de cola não forem simétricas?

A: Ajuste as cabeças de cola esquerda e direita separadamente usando os volantes de ajuste. Gire a roda de ajuste esquerda no sentido horário para mover o bico esquerdo para a direita e no sentido anti-horário para movê-lo para a esquerda. Ajuste o bico direito da mesma forma até que ambas as linhas de cola fiquem simétricas.

Q3: Por que ocorre raspagem do adesivo quando o filtro passa pelo bico de cola?

R: A altura do bico de cola pode não corresponder à altura do filtro. Afrouxe os parafusos de fixação da barra deslizante e ajuste a altura do bico usando o volante de ajuste de elevação. Aperte os parafusos após o ajuste.

Q4: A máquina pode lidar com filtros com larguras diferentes?

R: Sim. Ajuste o espaçamento das tiras guia da mesa frontal e das tiras de posicionamento da esteira de acordo com a largura do filtro. A máquina suporta peças com larguras de até 350 mm.

Informações sobre pedidos

A máquina coladora de filtro de ar de painel foi projetada para aplicação de linha de cola dupla de alto volume em elementos retangulares de filtro de ar.

Pulan oferece testes de amostra gratuitos – os clientes podem enviar elementos de filtro para colagem experimental e avaliação antes da compra.

Soluções personalizadas estão disponíveis para diferentes quantidades de linhas de cola, como o modelo de colagem de três linhas PLFJ-3 ou larguras especiais de peças.

Cada máquina é fornecida com manuais de operação em chinês e inglês, desenhos elétricos e listas de componentes pneumáticos. Como fabricante profissional de equipamentos de distribuição de adesivo, a Pulan oferece preços direto da fábrica, garantia de um ano e suporte de peças sobressalentes de longo prazo, incluindo bicos de cola, tubos de aquecimento, correias transportadoras e interruptores de sensores.

Entre em contato conosco para um orçamento ou agende uma visita à fábrica.
