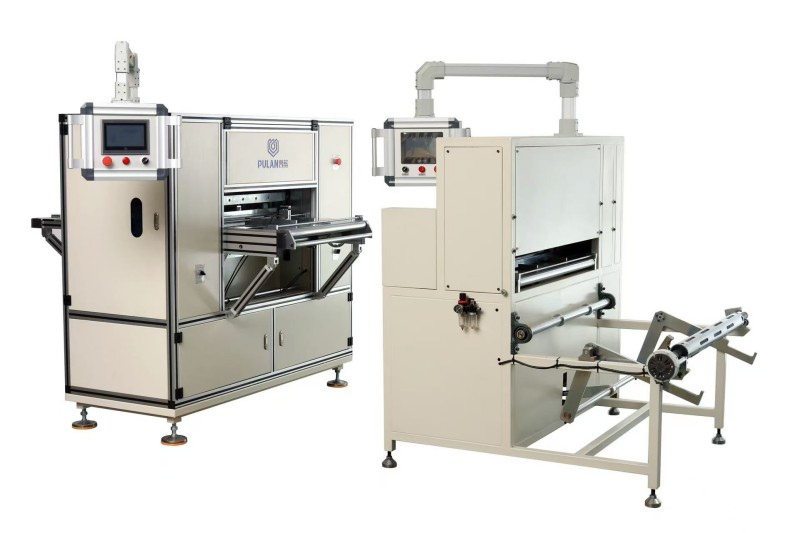

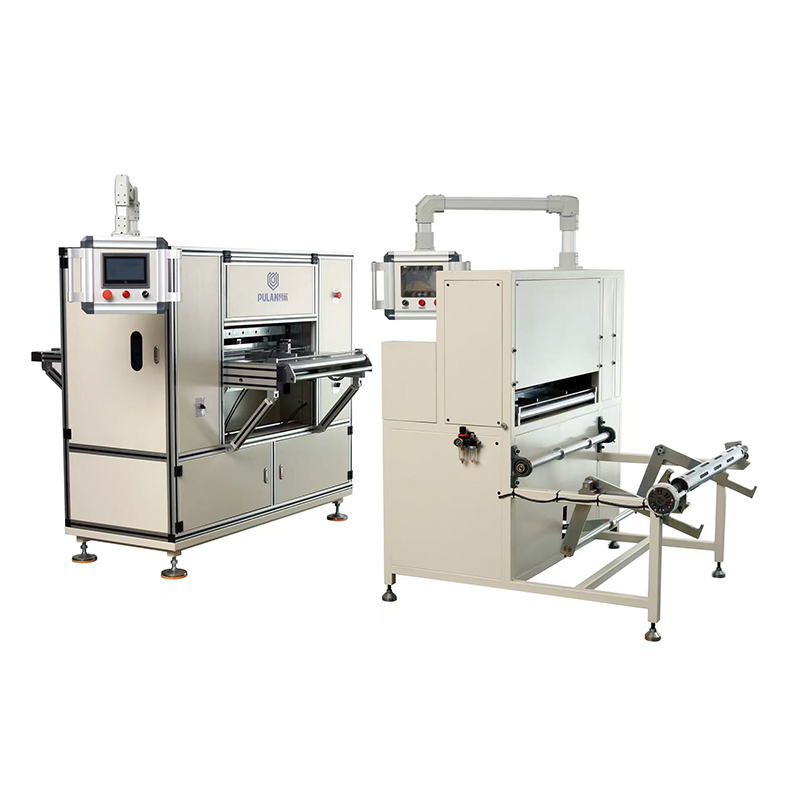

A máquina de pregas de papel com faca CNC de alta velocidade Full-Auto da Pulan é uma máquina de pregas tipo faca especialmente projetada para elementos de filtro de papel usados em aplicações de filtração e purificação. A máquina consiste em uma unidade de pré-corte e uma unidade de pregueamento. Com a tecnologia de servo acionamento, a altura da dobra pode ser ajustada continuamente de 4 a 100 mm. O ângulo da faca dobrável pode ser ajustado de forma flexível para suportar padrões de pregas em forma de M, W e irregulares. É equipado com lâminas de corte importadas, sistema de modelagem por aquecimento e função de contagem de pontos.
A máquina de pregas de papel com faca CNC de alta velocidade totalmente automática é uma máquina de pregas automática que usa facas dobráveis superiores e inferiores para se mover e se sobrepor alternadamente, onde a altura de sobreposição da faca determina a altura da dobra. A máquina consiste em uma unidade de pré-corte (lâminas de corte importadas + alimentação de papel com frequência variável) e uma unidade de pregueamento (dobragem de faca servo + modelagem por aquecimento + contagem de pontos).
É amplamente utilizado para produção em alto volume de elementos filtrantes de papel para filtros automotivos, filtros de ar e filtros de purificação, fornecendo dimensões precisas de pregas e qualidade de pregas estável.
Processamento de pregas de elementos filtrantes de papel para filtros e equipamentos de purificação de ar.
Unidade de pré-corte: Rack de alimentação, lâminas de corte importadas, sistema de alimentação de papel de frequência variável, ajuste de pressão de corte pneumático
Unidade de plissagem: Mecanismo de faca dobrável servo-acionado, placas de aquecimento superior e inferior (ambiente ~ 220 ℃), dispositivo de contagem de pontos, sistema de controle com tela de toque
Sistema auxiliar: Componentes pneumáticos, sistema de parada de emergência, intertravamento de proteção de segurança
O servo motor aciona as facas dobráveis superiores e inferiores para se moverem alternadamente. A altura de sobreposição entre as duas facas determina a altura da dobra. Depois que o meio filtrante é pré-cortado na largura necessária, ele entra na unidade de pregas para dobrar, seguido de prensagem térmica e modelagem através das placas de aquecimento. Ao mesmo tempo, o sistema de marcação de pontos marca automaticamente de acordo com a quantidade predefinida de pregas.
Alimentação de materiais:
Instale o meio filtrante em rolo na grade de alimentação.
Pré-corte:
Ajuste o trilho-guia, a folga do rolo de alimentação de papel, o espaçamento das lâminas de corte e a pressão de corte de acordo com os requisitos de produção.
Gravação (opcional):
A unidade da impressora cria linhas de dobra no meio filtrante, onde o passo de gravação é igual à altura da dobra.
Plissado:
Defina a altura da dobra e o modo de prega (M/W/padrão irregular) através da tela de toque. As facas dobráveis servo ajustam e dobram automaticamente o meio filtrante.
Contagem de pontos:
O sistema marca automaticamente o número predefinido de pregas para posterior corte e separação.
Modelagem de aquecimento:
As placas de aquecimento superior e inferior aplicam calor e pressão para estabilizar o meio filtrante dobrado.
Saída:
O elemento filtrante pregueado acabado é descarregado da plataforma traseira.
1. Pregas tipo faca com ajuste contínuo da altura da dobra
A altura da dobra pode ser ajustada livremente de 4 a 100 mm. O sistema servo ajusta automaticamente a posição de dobramento sem substituir peças mecânicas.
2. Suporta padrões de pregas irregulares
A máquina pode produzir padrões de altura de dobra tipo M, tipo W e vários padrões de altura de dobra irregular por meio de configurações de tela de toque.
3. Ajuste flexível do ângulo da faca dobrável
O ângulo da faca dobrável pode ser ajustado de acordo com diferentes características do meio filtrante, reduzindo danos materiais durante o processamento.
4. Lâminas de corte importadas
Facas de corte de alta qualidade garantem bordas de corte suaves e sem rebarbas. A largura mínima de corte pode chegar a 45 mm.
5. Sistema de modelagem de aquecimento (ambiente ~ 220 ℃)
As placas de aquecimento estabilizam a estrutura da prega após dobrar, evitando rebote e deformação.
6. Função automática de contagem de pontos
O sistema marca de acordo com a quantidade de pregas predefinida, facilitando o corte e a separação posteriores.
7. Capacidade de processamento de grande altura de dobra
Quando a altura da dobra excede 35 mm, os rolos deslizantes do came precisam ser substituídos para aumentar a curva de troca da faca e garantir uma dobra estável.
8. Tela sensível ao toque com interface em chinês e inglês
O sistema de controle suporta seleção de modo M/W/irregular, configuração de parâmetros e armazenamento de receitas.
| Parâmetro | Especificação |
| Modelo | PL-AUTO55-800F (4ª geração) |
| Velocidade de alimentação do papel | 0,5 ~ 12 m/min (ajustável) |
| Largura máxima de passagem do papel de filtro | 800 milímetros |
| Largura mínima de corte do papel de filtro | 45mm |
| Largura máxima dobrável | 1050 milímetros |
| Faixa de altura de dobra | 4 ~ 100 mm (ajustável continuamente) |
| Velocidade de dobramento | 0 ~ 190 dobras/min (ajustável) |
| Potência total do motor | 7 kW |
| Potência de aquecimento | 8 kW |
| Faixa de controle de temperatura | Ambiente ~ 220°C |
| Pressão de fornecimento de ar | 0,6 MPa |
| Fonte de energia | 380V/50Hz |
| Dimensões da máquina dobrável (C × L × A) | 2.000 × 1.800 × 1.800 milímetros |
| Dimensões da unidade de pré-corte | 1400 × 1350 × 1037 milímetros |
Instale a máquina de pregas de papel com faca CNC de alta velocidade totalmente automática em uma superfície plana com mais de 1 m de folga em ambos os lados e mais de 1,5 m de folga na frente e atrás.
Mantenha uma distância de 0,8~1,2m entre a unidade de pré-corte e a máquina de preguear, alinhadas na mesma linha central.
Utilize empilhadeira acima de 1 tonelada para transporte.
Conecte à fonte de alimentação 380V/50Hz com aterramento independente.
Pressão de alimentação de ar: 0,6 MPa.
Verifique os cabos, o botão de parada de emergência e a porta de proteção antes da operação (a máquina não pode dar partida quando a porta está aberta).
Q1: Que formatos especiais de pregas esta máquina pode produzir?
R: Ele suporta tipo M, tipo W e vários padrões de altura de dobra irregular, que podem ser selecionados por meio do sistema de controle da tela de toque.
Q2: Quais ajustes são necessários quando a altura da dobra excede 35 mm?
A: Substitua o rolo B na placa deslizante do came (duas peças de cada lado, quatro peças no total) para aumentar a curva de troca da faca e reduzir a velocidade de dobramento para evitar a quebra do papel.
Q3: Como ajustar superfícies irregulares das extremidades das pregas?
R: As extremidades irregulares são geralmente causadas por facas dobráveis superiores e inferiores não paralelas. Se a superfície final se deslocar para a esquerda, diminua a folga esquerda da faca; se ele se deslocar para a direita, diminua a folga da faca direita.
Q4: Como a profundidade e o passo da gravação são ajustados?
A: Ajuste a profundidade de gravação girando os volantes de ajuste fino em ambos os lados da faca de gravação superior. O passo de gravação é definido através dos parâmetros do motor de passo da tela de toque, onde o passo de gravação é igual à altura da dobra.
Q5: O que deve ser feito se ocorrer ruído anormal durante a operação?
R: Geralmente é causado por folga insuficiente entre as facas e as placas de aquecimento, fazendo com que o meio filtrante seja comprimido dentro da máquina. Pare a máquina imediatamente e aumente a folga para evitar danos à faca.
Q6: Por que o meio filtrante deve ser removido após cada turno de trabalho?
R: A remoção do meio filtrante restante evita que resíduos de umidade após o aquecimento afetem a passagem do material e as placas de aquecimento.
Fornecimento direto da fábrica, soluções personalizadas disponíveis (altura de dobra especial, pregas irregulares, etc.)
Teste de amostra grátis disponível (envie papel de filtro para produção experimental)
Manuais em inglês e chinês, diagramas elétricos e listas de componentes pneumáticos incluídos
Fornecimento de longo prazo de peças de reposição (lâminas de corte, facas dobráveis, tubos de aquecimento, etc.)
Como exportador profissional de máquina de plissagem de papel com faca CNC de alta velocidade totalmente automática, a Pulan fornece preços diretos da fábrica, garantia de um ano e suporte técnico de longo prazo. Contate-nos para cotação ou visita à fábrica.
