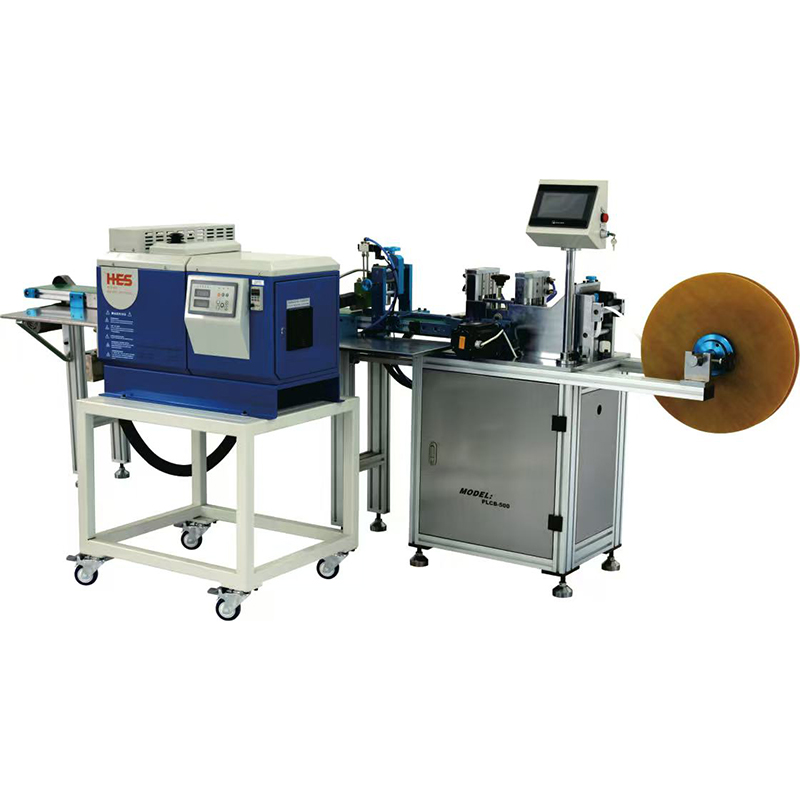

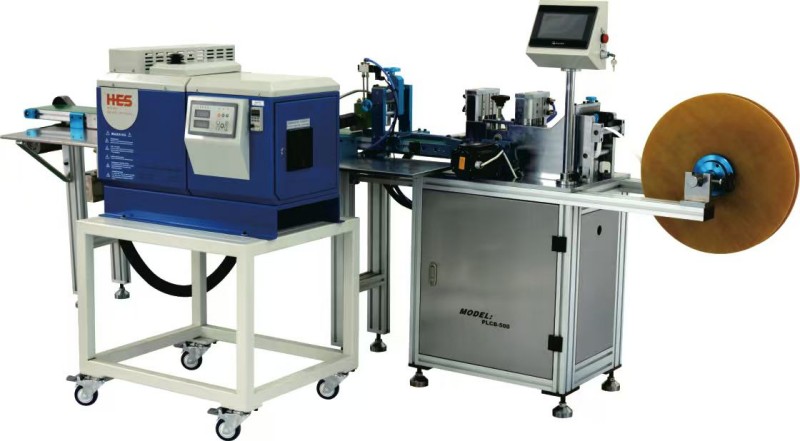

Máquina semiautomática de colagem de filtro de ar de cabine

Como fabricante profissional na China, Pulan gostaria de fornecer a você uma máquina coladora de filtro de ar de cabine semiautomática de alta qualidade, que suporta pedal e modos de operação automáticos. Parâmetros como comprimento da cola e velocidade de trabalho podem ser ajustados através da tela sensível ao toque. Após a colagem, é menos provável que o elemento filtrante se deforme sob alta pressão de ar. As pregas mantêm folgas adequadas, resultando em menor resistência e maior eficiência de filtração. Como fabricante profissional de máquina de colagem lateral, fornecemos fornecimento direto da fábrica e serviços de personalização. Bem-vindo ao fazer pedidos em grandes quantidades.

O que é máquina coladora de filtro de ar de cabine semiautomática?

Uma linha de produção de pregas de papel com faca Full-Auto 600 Cnc é um sistema automatizado de pregas de meios filtrantes projetado para a produção de filtros e elementos de purificação de ar. A linha consiste em uma unidade de pré-corte, unidade de plissado e sistema de impressão opcional. Através da operação servo-controlada e da tecnologia de conformação térmica, a máquina corta com precisão, dobra continuamente e ajusta a quente a mídia em rolo em estruturas plissadas uniformes. Ele permite alturas de pregas ajustáveis, dimensões precisas, contagem automática e produção contínua para fabricação eficiente de elementos filtrantes.

Princípio de funcionamento e processo de produção

A máquina coladora de filtro de ar de cabine semiautomática é uma máquina de revestimento adesivo semiautomática projetada para colar tecido não tecido em forma de tira em ambos os lados dos elementos do filtro de ar de cabine.
Consiste em três partes principais: sistema de cabeçote dispensador de cola, sistema de transporte (rolos transportadores + correia plana) e máquina de adesivo hot melt.
Durante a operação, o tecido não tecido é impulsionado pelos rolos transportadores. Quando o sensor detecta a aproximação do tecido não tecido, o cabeçote dispensador de cola começa automaticamente a aplicar o adesivo e para após a passagem do tecido. O operador então remove o tecido não tecido colado e o fixa manualmente nas bordas laterais do elemento filtrante.
Esta máquina evita efetivamente o contato excessivo entre as pregas do filtro sob alta pressão de ar, reduzindo a resistência do ar e melhorando a resistência à deformação e o desempenho geral do elemento filtrante.

Aplicações e Estrutura de Equipamentos

Aplicativo:

Aplicação e colagem de tecido não tecido em forma de tira em ambos os lados dos elementos do filtro de ar para evitar deformação, manter o espaçamento das pregas e garantir a eficiência da filtragem.

Componentes principais:

Sistema de cabeça dispensadora de cola:
Bocal de cola (movimento para esquerda/direita e ajuste de altura), sensor, válvula solenóide
Sistema de transporte:
Mesa de trabalho frontal (com barra guia), rolos transportadores superiores e inferiores, correia plana, motor transportador
Máquina de adesivo termofusível:
Capacidade de 10 kg, potência de aquecimento de 4 kW, controle de temperatura ajustável
Sistema de controle:
Tela sensível ao toque (chinês e inglês), interruptor de pedal, controlador de velocidade, interruptor liga/desliga, botão de parada de emergência

Princípio de funcionamento e processo de produção

Princípio de funcionamento:

O tecido não tecido é transportado por rolos transportadores e passa por baixo do cabeçote dispensador de cola. Quando o sensor detecta o tecido, ele aciona a distribuição automática de cola. Depois que o tecido passa, a cola para automaticamente.
O tecido não tecido colado é então removido manualmente e alinhado em ambas as bordas laterais do elemento filtrante. A tira colada ajuda a manter o espaçamento das pregas sob condições de alta pressão, reduzindo a resistência e melhorando o desempenho da filtração.

Processo de produção:

1. Preparação
Ligue a máquina de adesivo hot melt e pré-aqueça até a temperatura definida (aproximadamente 15 ~ 20 minutos) até que a cola esteja totalmente derretida.
2. Ajuste
Ajuste o espaçamento da barra guia na mesa de trabalho frontal de acordo com a largura do tecido não tecido (um pouco mais largo que a largura do tecido). Ajuste a folga dos rolos transportadores superior e inferior para garantir uma alimentação suave e sem desvios.
3. Carregando
Coloque o rolo de tecido não tecido na grade de alimentação e passe o tecido pelos rolos transportadores até a esteira plana.
4. Seleção de modo
Selecione o modo pedal (ciclo único) ou modo automático (operação contínua) através da tela sensível ao toque. Defina parâmetros como comprimento da cola e comprimento do material.
5. Operação
Pressione o pedal (ou inicie a operação automática). O tecido não tecido avança e o sensor controla a distribuição e parada automática da cola.
6. União
Remova o tecido não tecido colado e fixe-o manualmente em ambos os lados do elemento filtrante.
7. Repita a produção
Insira a próxima seção de tecido não tecido e repita o ciclo de produção.

Recursos do produto

1. Design semiautomático, operação flexível
Suporta o modo pedal (ciclo único) e o modo automático (ciclo contínuo). Os operadores podem alternar os modos de acordo com os requisitos de produção, tornando-o adequado para produção em lotes pequenos e médios ou linhas de produção com assistência manual.
2. Distribuição de cola controlada por sensor, reduzindo desperdícios
A máquina dispensa cola automaticamente quando o tecido não tecido se aproxima do bico de cola e para após passar, garantindo uma posição de colagem precisa e economizando adesivo hot melt.
3. Prevenindo a redução do desempenho do filtro
A tira não tecida colada fornece suporte para o elemento filtrante, evitando que as pregas do papel de filtro se fechem sob pressão. Isso ajuda a reduzir a resistência e prolongar a vida útil do filtro.
4. Posição ajustável do bocal de cola
O bocal de cola pode se mover para a esquerda e para a direita através de um volante e também pode ser ajustado verticalmente, permitindo a adaptação a diferentes larguras de tecido não tecido e especificações de filtro.
5. Interface homem-máquina com tela de toque
A tela sensível ao toque permite fácil configuração do comprimento da cola, comprimento do material, modo de operação, frequência do motor de passo, equivalente de pulso e outros parâmetros. Suporta até três comprimentos diferentes de impressão/colagem.
6. Sistema adesivo hot melt de grande capacidade (10kg)
O grande tanque de adesivo reduz a frequência de reabastecimento de cola. O sistema de aquecimento de 4 kW fornece aquecimento rápido e controle de temperatura estável para produção contínua.
7. Estrutura compacta, economia de espaço
O tamanho principal da máquina é 3000×620×1285mm, adequado para integração em linhas de produção de filtros ou uso como estação de trabalho independente.
8. Fácil manutenção
A manutenção diária requer apenas a remoção de cola residual e a lubrificação da corrente de transmissão. A unidade tripla pneumática deve ser drenada e lubrificada regularmente.

Parâmetros Técnicos

Precauções de instalação

Instale a máquina sobre um piso plano, limpo e bem ventilado, evitando ambientes com poeira e altas temperaturas.
Mantenha uma distância ≥1 metro das paredes do lado direito e traseiro e ≥1,5 metros do lado esquerdo e frontal.
Utilize empilhadeira com capacidade acima de 1 tonelada para transporte.
Fixe a máquina e calibre o nível horizontal.
Fonte de alimentação: 380V/50Hz com aterramento independente.
Pressão de alimentação de ar: 0,6 MPa.
Verifique os cabos, botões de parada de emergência e portas de proteção de segurança antes da operação.

Perguntas frequentes

Q1: Como posso evitar desvios de tecido não tecido durante a alimentação?
UM:
① Ajuste o espaçamento da barra guia da mesa de trabalho frontal (um pouco maior que a largura do tecido) e mantenha-a perpendicular aos rolos transportadores.
② Ajuste a folga dos rolos transportadores superior e inferior para garantir uma folga uniforme em ambos os lados, permitindo uma alimentação suave sem escorregar.

Q2: Por que a pistola de cola não dispensa adesivo?
R: Possíveis razões:
① Não há cola dentro da máquina de adesivo hot melt ou a temperatura não foi atingida → Adicione a cola e espere até que o pré-aquecimento seja concluído.
② Alimentação de ar da pistola de cola não aberta → Verifique o circuito de ar.
③ Falha na máquina de adesivo hot melt → Repare ou substitua componentes.

Q3: A máquina pode unir elementos filtrantes com comprimentos diferentes?
R: Sim. O comprimento máximo da peça é ≤500 mm. Diferentes especificações podem ser tratadas definindo os parâmetros de comprimento da cola e comprimento do material através da tela sensível ao toque.

Q4: Como posso evitar que a cola quente grude na máquina durante o ajuste?
R: Durante o teste de cola, sempre coloque papel de filtro residual sob a saída do bico de cola para evitar que o adesivo pingue na correia transportadora ou na mesa de trabalho.

Informações de compra

Este equipamento é uma máquina coladora de filtro de ar de cabine semiautomática, adequada para produção de lotes pequenos e médios ou produção manual assistida de tiras de colagem de tecido não tecido para elementos de filtro de ar.
Testes de amostra grátis estão disponíveis (envie seu tecido não tecido e elementos de filtro, realizaremos uma ligação experimental e enviaremos amostras de volta para inspeção).
Pedidos em grandes quantidades são elegíveis para descontos. Entre em contato com nossa equipe de vendas para saber o prazo de entrega.
Soluções personalizadas estão disponíveis para peças mais longas (>500 mm) ou larguras de tiras especiais.
A máquina é fornecida com manuais em chinês + inglês, diagramas elétricos e listas de componentes pneumáticos.
